Selección de objetos intelectuales

En el sistema CAM puede seleccionar rápidamente las características de diseño y sus patrones mediante un simple doble clic en una entidad modelo 3D.

• Haga doble clic en un borde 3d automáticamente selecciona todos los bordes tangentes.

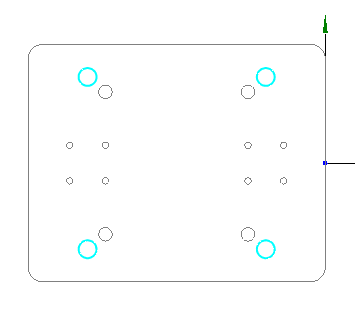

• Haga doble clic en un círculo selecciona todos los círculos con el mismo diámetro.

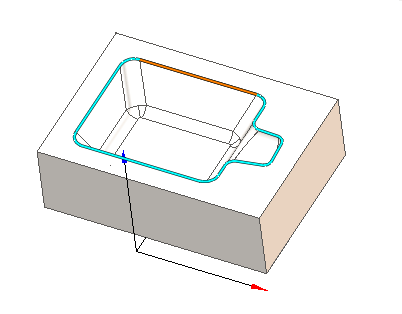

• Haga doble clic en un segmento de un contorno selecciona automáticamente todos los segmentos del contorno.

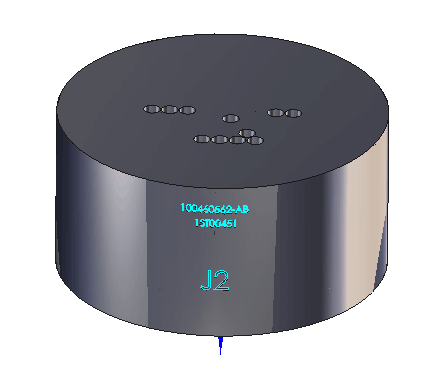

• Doble clic en una cara o agujero cilíndrico interno selecciona automáticamente todos los cilindros interiores con el mismo diámetro.

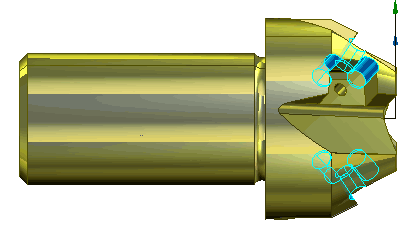

• El doble clic en una cara cilíndrica externa selecciona automáticamente todas las caras cilíndricas con el mismo diámetro y el mismo eje.

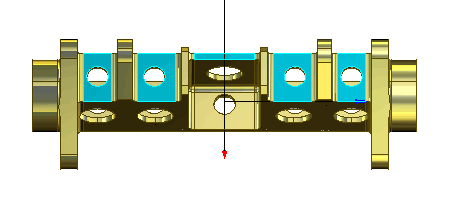

• Haga doble clic en una cara plana selecciona automáticamente todas las caras coplanares.

Véase también:

Estructura del modelo geométrico
