Estructura del modelo geométrico
Un modelo geométrico en el sistema CAM se representa como un árbol de carpetas. Diferentes objetos geométricos se agrupan en las carpetas. Un trabajo con la estructura del modelo geométrico es similar al trabajo con la estructura de archivos que se utiliza en el sistema operativo Windows.
Nota: De acuerdo con la mayoría de los sistemas de archivos, todos los objetos dentro de un grupo deben tener nombres diferentes. No se permite la presencia de varios objetos con el mismo nombre.

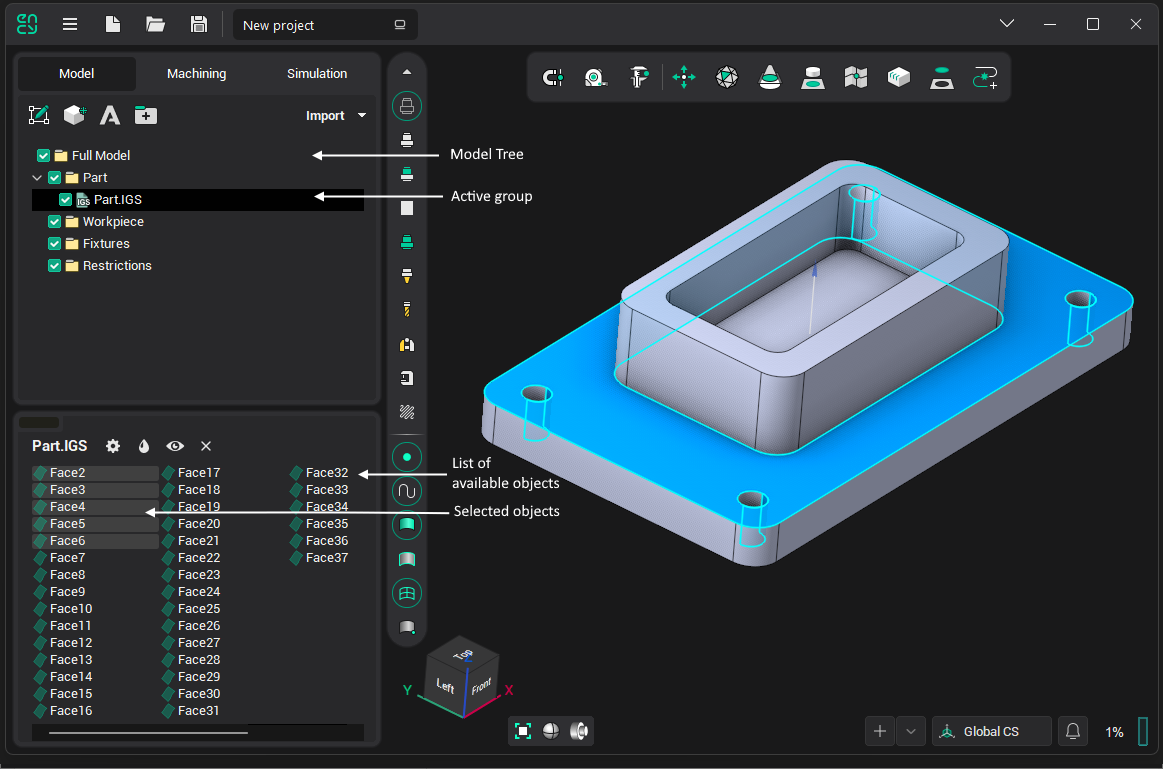

La mayoría de las funciones para la edición del modelo se encuentran en la ventana de estructura geométrica del modelo. Al crear un nuevo proyecto, las carpetas principales del modelo geométrico se generan automáticamente. < Full Model > se contiene dentro de estas carpetas predefinidas: < Part >, < Workpiece >, < Fixtures >.
La carpeta < Part > es la parte producida para la secuencia de mecanizado completa por defecto. Por lo tanto, se recomienda importar y transferir al grupo de modelos esos objetos geométricos, que definen la parte producida final.
El modelo de pieza de forma libre debe colocarse en la carpeta < Workpiece > . Si se utilizan piezas de forma simple (caja, etc.), esta carpeta debe quedar vacía.
La carpeta < Fixtures > está diseñada para modelos de abrazaderas, soportes, vicios y otros accesorios y equipos de mecanizado.
