Importar objetos de archivos 5DC

< 5DC > formato permite cargar un splines como un conjunto de puntos (xyzijk). Los Características principales:

se mantiene sólo el formato de texto UTF-8 codificado
permite contener múltiples splines: como separador, utilice el símbolo ";" (semicolon) en una nueva línea. Después del símbolo, puede especificar el nombre de la curva.
número mínimo de puntos de espoleta (líneas) no debe ser inferior a 2
la primera línea del archivo en lugar de puntos puede contener ajustes

Si la primera línea del archivo no contiene ninguna configuración, entonces para cada línea incluyendo la primera:

los números de coordenadas están separados por un espacio
punto se proporciona como 6 números: "X Y Z NX NY NZ", cuando (X, Y, Z) - coordenadas de un punto , (NX,NY,NZ) - vector normal

Si la primera línea del archivo contiene la configuración, entonces para cada línea excepto la primera:

el número de coordenadas está separado por el separador especificado en la línea de configuración
el punto se representa como números múltiples, de acuerdo con el formato especificado en la línea de configuración

Si la línea de configuración está definida, debe contener tres parámetros obligatorios y puede contener seis parámetros opcionales. Los parámetros deben estar separados por un espacio.

Parámetros obligatorios:

Formato de número de puntos:

	Formato	Descripción	Número de puntos en una línea
1	tffNormalVector	Coordenadas del punto y normales	6
2	tffQuaternion	Coordenadas del punto y cuaternión X Y Z W	7
3	tffEulerXYZ	Coordenadas del punto y ángulos de Euler Rx Ry Rz con rotaciones alrededor de los ejes móviles	6
4	tffEulerXZY	Coordenadas del punto y ángulos de Euler Rx Rz Ry con rotaciones alrededor de los ejes móviles	6
5	tffEulerYXZ	Coordenadas del punto y ángulos de Euler Ry Rx Rz con rotaciones alrededor de los ejes móviles	6
6	tffEulerYZX	Coordenadas del punto y ángulos de Euler Ry Rz Rx con rotaciones alrededor de los ejes móviles	6
7	tffEulerZXY	Coordenadas del punto y ángulos de Euler Rz Rx Ry con rotaciones alrededor de los ejes móviles	6
8	tffEulerZYX	Coordenadas del punto y ángulos de Euler Rz Ry Rx con rotaciones alrededor de los ejes móviles	6
9	tffEulerXYX	Coordenadas del punto y ángulos de Euler Rx Ry Rx con rotaciones alrededor de los ejes móviles	6
10	tffEulerXZX	Coordenadas del punto y ángulos de Euler Rx Rz Rx con rotaciones alrededor de los ejes móviles	6
11	tffEulerYXY	Coordenadas del punto y ángulos de Euler Ry Rx Ry con rotaciones alrededor de los ejes móviles	6
12	tffEulerYZY	Coordenadas del punto y ángulos de Euler Ry Rz Ry con rotaciones alrededor de los ejes móviles	6
13	tffEulerZXZ	Coordenadas del punto y ángulos de Euler Rz Rx Rz con rotaciones alrededor de los ejes móviles	6
14	tffEulerZYZ	Coordenadas del punto y ángulos de Euler Rz Ry Rz con rotaciones alrededor de los ejes móviles	6
15	tffFixedABC	Coordenadas del punto y ángulos de Euler Rx Ry Rz sin rotaciones alrededor de los ejes móviles	6
16	tffFixedXZY	Coordenadas del punto y ángulos de Euler Rx Rz Ry sin rotaciones alrededor de los ejes móviles	6
17	tffFixedYXZ	Coordenadas del punto y ángulos de Euler Ry Rx Rz sin rotaciones alrededor de los ejes móviles	6
18	tffFixedYZX	Coordenadas del punto y ángulos de Euler Ry Rz Rx sin rotaciones alrededor de los ejes móviles	6
19	tffFixedZXY	Coordenadas del punto y ángulos de Euler Rz Rx Ry sin rotaciones alrededor de los ejes móviles	6
20	tffFixedZYX	Coordenadas del punto y ángulos de Euler Rz Ry Rx sin rotaciones alrededor de los ejes móviles	6
21	tffFixedXYX	Coordenadas del punto y ángulos de Euler Rx Ry Rx sin rotaciones alrededor de los ejes móviles	6
22	tffFixedXZX	Coordenadas del punto y ángulos de Euler Rx Rz Rx sin rotaciones alrededor de los ejes móviles	6
23	tffFixedYXY	Coordenadas del punto y ángulos de Euler Ry Rx Ry sin rotaciones alrededor de los ejes móviles	6
24	tffFixedYZY	Coordenadas del punto y ángulos de Euler Ry Rz Ry sin rotaciones alrededor de los ejes móviles	6
25	tffFixedZXZ	Coordenadas del punto y ángulos de Euler Rz Rx Rz sin rotaciones alrededor de los ejes móviles	6
26	tffFixedZYZ	Coordenadas del punto y ángulos de Euler Rz Ry Rz sin rotaciones alrededor de los ejes móviles	6
27	tffTwoAngAB	Coordenadas del punto y dos ángeles AB	5
28	tffTwoAngAC	Coordenadas del punto y dos ángeles AC	5
29	tffTwoAngBA	Coordenadas del punto y dos ángeles BA	5
30	tffTwoAngBC	Coordenadas del punto y dos ángeles BC	5
31	tffAxisAngleRad	Coordenadas del punto y eje-ángulo en radianes	6
32	tffAxisAngleDeg	Coordenadas del punto y eje-ángulo en grados	6

Los ángulos se especifican en grados: Verdadero (grados)/Falso (radianos), relevante para los formatos de los párrafos 3-30.
Separador-Siempre un personaje.

Parámetros opcionales (transformación adicional):

Transformación a lo largo del eje X. X=N, donde N es valor de desplazamiento
Transformación a lo largo del eje Y. Y=N, donde N es valor de desplazamiento
Transformación a lo largo del eje Z. Z=N, donde N es valor de desplazamiento
Rotación a un ángulo A. A=N, donde N - valor del ángulo de rotación
Rotación a un ángulo B. B=N, donde N - valor del ángulo de rotación
Rotación a un ángulo C. C=N, donde N - valor del ángulo de rotación

Ejemplo de archivo que no contiene la línea de configuración:

formato5DC.5cc

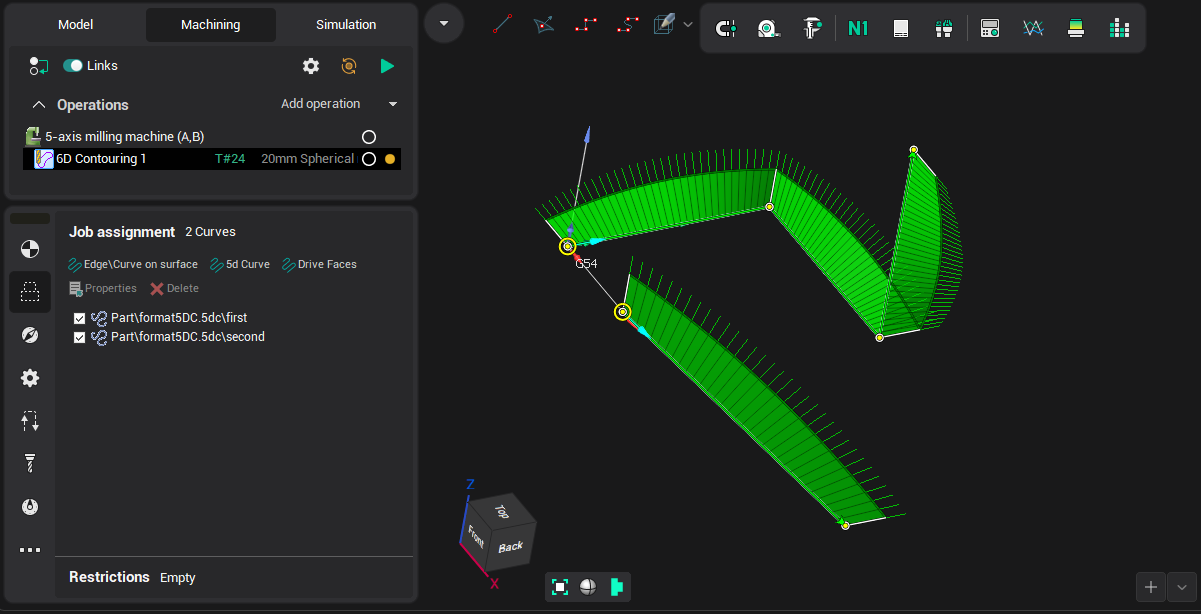

El resultado de añadir una curva en Asignación de puestos de trabajo por el botón en Contorno 5D la operación se muestra en la siguiente imagen:

images/download/attachments/128531817/image2019-10-16_15-45-27.png

Ejemplo de archivo, con la línea de configuración:

formato5DC_2.5cc


         tffEulerXYZ

         true

         ,

         A

         =

         0.0

         0

         B

         =

         0.0

         0

         C

         =

         0.0

         0

         0.0

         00

         ,

         0.0

         00

         ,

         0.0

         00

         ,

         0.0

         00

         ,

         -90.0

         00

         ,

         0.0

         00

         0.0

         00

         ,

         50.0

         00

         ,

         0.0

         00

         ,

         0.0

         00

         ,

         0.0

         00

         ,

         90.0

         00

         50.0

         00

         ,

         50.0

         00

         ,

         0.0

         00

         ,

         -90.0

         00

         ,

         0

         ,

         0.0

         00

         50.0

         00

         ,

         50.0

         00

         ,

         50.0

         00

         ,

         -90.0

         00

         ,

         0

         ,

         0.0

         00

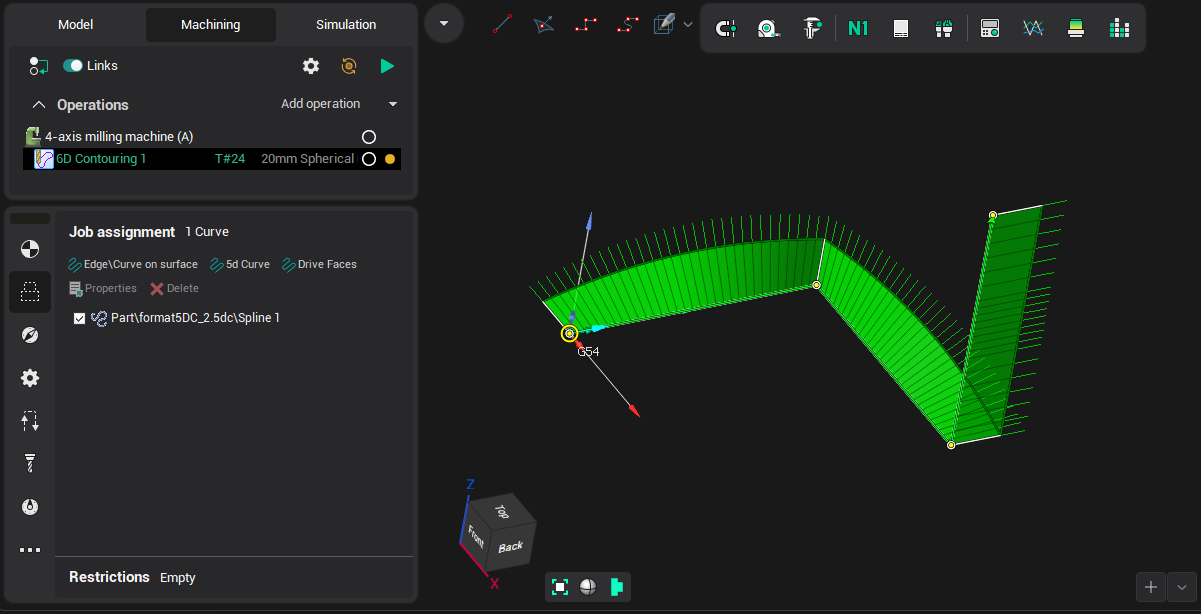

El resultado de la adición de tal curva en Asignación de puestos de trabajo por el botón en Contorno 5D la operación se muestra en la siguiente imagen:

images/download/attachments/128531817/format5DC_2_eng.png
