Chaflán
Área de aplicación:
La operación genera un camino de herramientas para la eliminación del chaflán mediante fresador cilíndricos, cónicos y esféricos. Se utiliza más comúnmente como paso final para formar los chafles y filetes especificados en el modelo 3D, para afilar los bordes afilados, o para eliminar las rebabas a lo largo de los bordes de la parte.
Configuración:
Los Configuración se utiliza para configurar los parámetros primarios del proyecto. Esto puede implicar el posicionamiento de la pieza en el equipo, el sistema de coordenadas de la pieza, y más. Ver más
Asignación de trabajo:
Añadir brusco borde. Esta característica permite la creación de un camino de eliminación de chamfer basado en los bordes del modelo 3D. Al seleccionar una superficie en lugar de bordes, instantáneamente añade todos los bordes afilados de la superficie en el Asignación de puestos de trabajo.
Añadir cara. Esta característica permite el procesamiento de chafles existentes en un modelo 3D seleccionando superficies diseñadas como chafles.
Reconocer. Esta característica permite el reconocimiento automático y la adición de bisagras en el Asignación de puestos de trabajo. El sistema clasifica los elementos reconocidos en cuatro tipos: bordes afilados, chafles CAD, filetes, y chafles de agujero.
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Estrategia:
Estrategia.
Este es el conjunto de parámetros que definen las características geométricas del proceso de mecanizado.

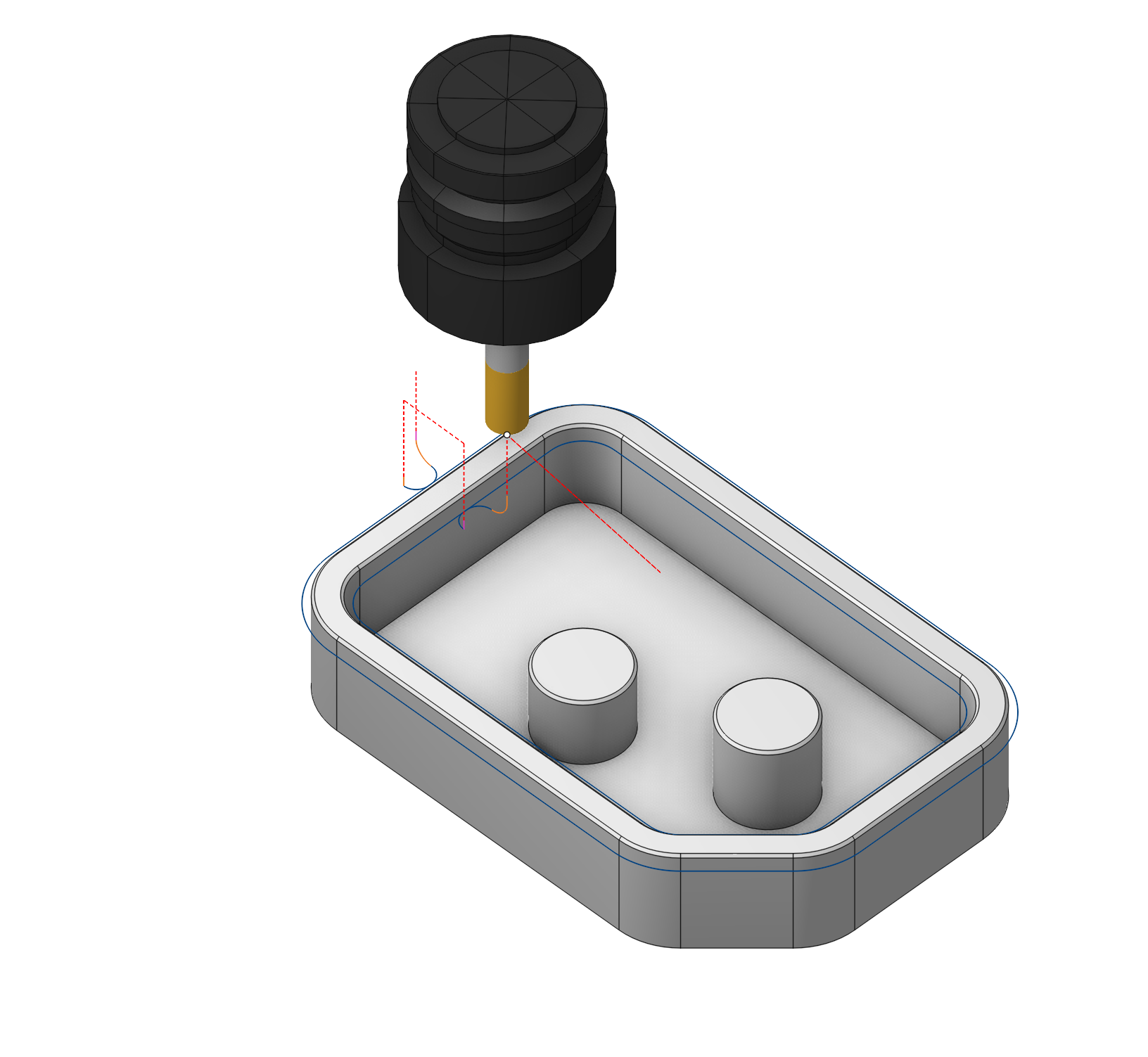

Profundidad del chaflán. Especifica la profundidad de romo para bordes afilados. Si se está procesando un “CAD Chamfer”, la herramienta sigue la superficie del chamfer.
Incline herramienta. Esta característica permite inclinar la herramienta para eliminar el chaflán con el borde lateral de la herramienta.
Inverso herramienta eje dirección. Este parámetro permite la inversión de la dirección vectorial del eje de la herramienta. También se puede alcanzar este objetivo alterando el lado a través de la flecha de dirección en la ventana gráfica, por lo que la dirección del eje de la herramienta se desplaza para cada curva por su cuenta.
Punto de contacto de la herramienta. Este es el punto de la herramienta que debe interactuar principalmente con los elementos geométricos especificados en la operación Asignación de puestos de trabajo. El punto de contacto está determinado por la distancia desde la punta de la herramienta. El usuario también puede ajustarlo interactivamente en la ventana gráfica.
Superposición. Esta característica permite la extensión de toolpath en bisagras cerradas para evitar rebabas en la unión.

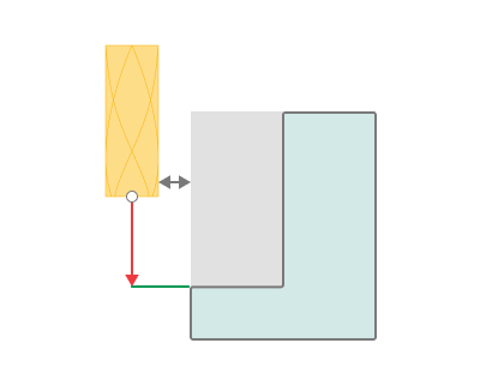

Distancia segura. Especifica la distancia menos aceptable entre la sección no cortante de la herramienta y la pieza de trabajo para evitar el contacto no deseado con los elementos de la pieza de trabajo. Importa en las operaciones de biselado dentro de huecos, bolsillos y áreas similares.
Tipo de fresado.
Se le asignará en casi todas las operaciones, excepto en las operaciones de mecanizado de curvas. Esto permite al usuario controlar el tipo de fresado requerido (subir o convencional) durante el proceso de cálculo del camino de herramientas. Operación de desbaste de la línea de agua. Ver más
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más
