Conector de pieza de trabajo. Lista de los puntos de fijación de piezas en la máquina (mesa fija, mesa rotativa, mandril izquierdo, etc.) La disposición de los sistemas de fijación y su posicionamiento se determina durante la construcción de la cinemática de la máquina.

Configuración de la pieza de trabajo. Determina la posición de la pieza sobre el equipo. Ver más

Configuración de la base. Lo mismo que Configuración de la pieza de trabajo pero para robots.

WCS. El sistema de coordenadas de pieza de trabajo (WCS, G54 – G59) define el programa NC "cero" en la pieza de trabajo. Ver más

Base. Lo mismo que WCS pero para robots.

Gestión de puntos de centro de herramientas. Incluye el modo de rotación continua del sistema de coordenadas de la pieza de trabajo junto con la propia pieza de trabajo. Se utiliza para el mecanizado continuo de 5 ejes (siempre que el controlador CNC soporte tal modo).

Local CS. Permite generar una trayectoria dentro de un sistema de coordenadas adicionalmente offset y rota con respecto al sistema de coordenadas de la pieza de trabajo. Por ejemplo, un programa para el mecanizado de un bolsillo inclinado con respecto al sistema de coordenadas de la pieza de trabajo será mucho más simple si se deriva en un sistema de coordenadas local alineado con la inclinación del bolsillo. Este método se utiliza para el mecanizado posicional de 5 ejes (3+2). Al seleccionar el valor 'Auto', la dirección del eje Z en el sistema de coordenadas local se establece automáticamente a lo largo del eje de rotación de la herramienta, que se define por parámetros en el grupo de orientación de herramientas. Ver más

Conector de herramientas. Determina el nodo intercambiable para instalar la herramienta.

Sólido. El método de simulación sólido representa el modelo de la pieza como un sólido poligonal. Ver más

Voxel. Un modelo Voxel es una representación de objetos como una matriz tridimensional de elementos volumétricos (cúbicos). Aplicable para operaciones de 3 ejes.

Voxel 5D. Un modelo Voxel es una representación de objetos como una matriz tridimensional de elementos volumétricos (cúbicos). Aplicable tanto a operaciones de 3 ejes como a operaciones que impliquen un mayor número de ejes.

Modelo de resolución. La resolución del modelo en el modelado voxel indica lo detallado que es el modelo. La resolución más alta ofrece detalles más finos, mientras que la resolución más baja prioriza el procesamiento más rápido o tamaños de archivo más pequeños a expensas de algún detalle.

Baja. La baja resolución proporciona baja precisión del modelo a altas velocidades de simulación

Estándar. Medio resolución proporciona m edio precisión del modelo en m edio velocidades de simulación

Hight. La alta resolución proporciona una alta precisión del modelo a bajas velocidades de simulación

Tolerancia a la detección de gouges. Marca los marcos a lo largo de la trayectoria con una marca de exclamación donde la herramienta corta la pieza más allá del umbral especificado

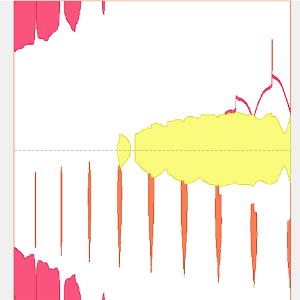

El mapeo es aplicable a los robots( Ver más ) y máquinas de 5 ejes ( Ver más ).

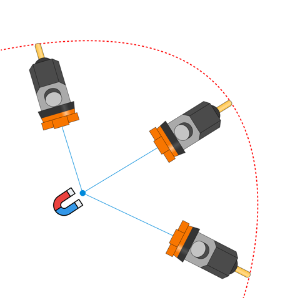

Directo al punto.

En este modo se especifica un punto 3d que atrae el punto de intersección de los ejes 5o y 6o a la distancia mínima durante el mecanizado.

Punto.

Punto base del robot. En este modo, el punto se posicionará en el punto hogar/base del robot

Robot codo punto. En este modo, el punto se posicionará en el codo del robot.

Personalizado. En este modo, la ubicación del punto se determinará de acuerdo con las instrucciones del usuario.

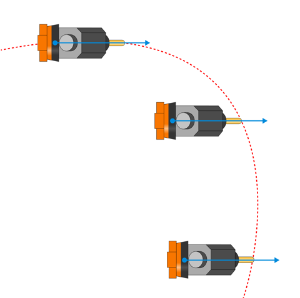

Vector fijo.

En este modo se define la dirección deseada de la brida del robot (6o eje) en el sistema de coordenadas de la base del robot.

Vector. Vector para el sexto eje del robot.

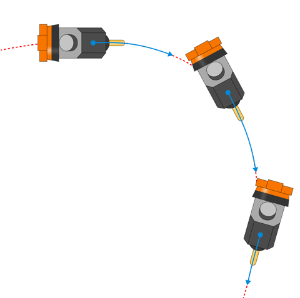

Ruta de la herramienta

En este modo un eje de TCP está alineado con la dirección de ruta de la herramienta.

Desviación angular. Define un ángulo adicional para el sexto eje a lo largo de la herramienta.

Aproximación tangente
