Parámetros de las caras de accionamiento
Área de aplicación:

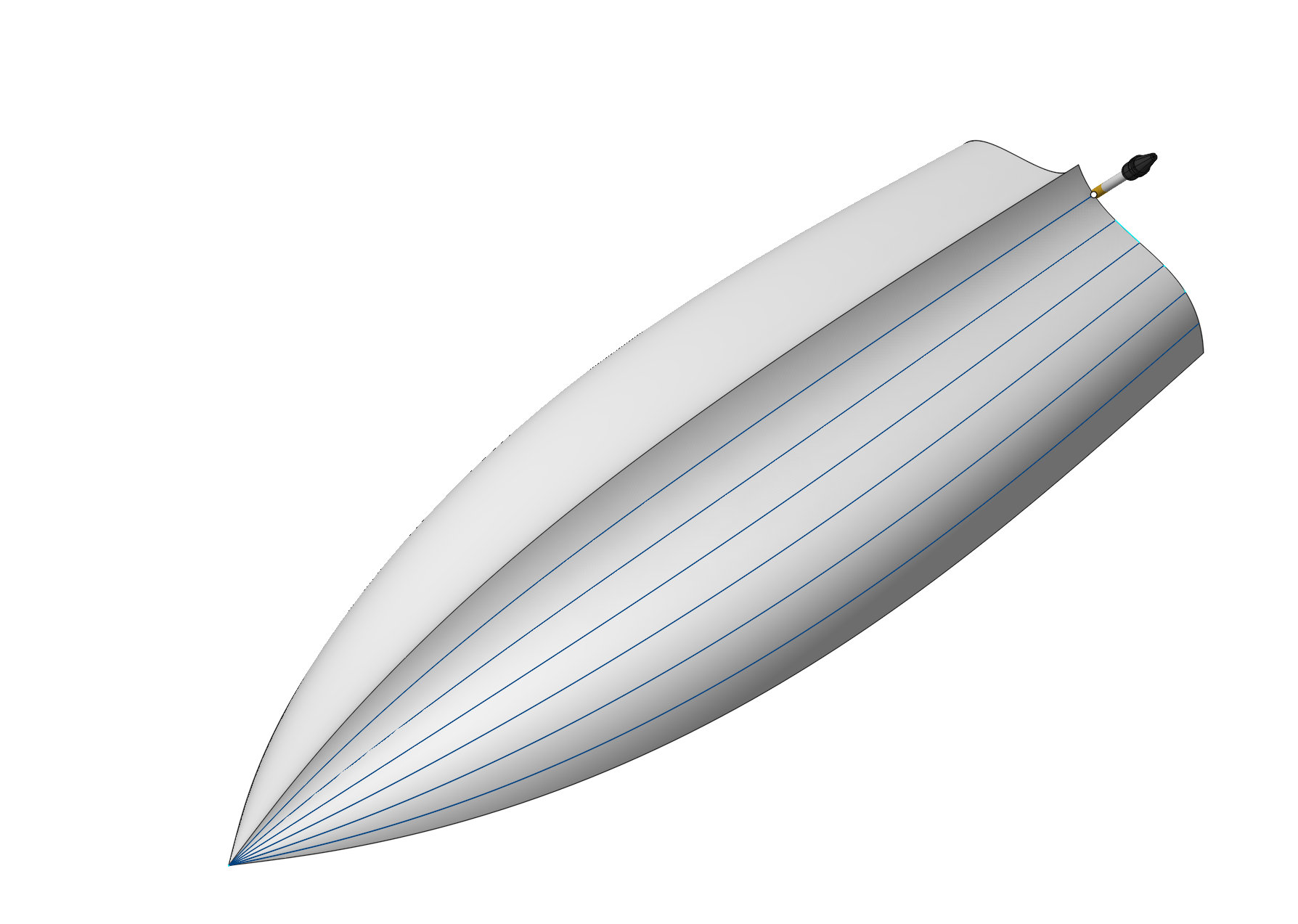

Puedes u se Caras de conducción para crear pases de trabajo a lo largo de líneas isoparamétricas. Las curvas isoparamétricas de las superficies dependen de su forma de creación. Con frecuencia reflejan la topología de la superficie y por lo tanto es muy útil para el mecanizado como pasa el trabajo. Diferentes filetes se pueden mecanizar de esta manera muy bien. Incluir superficies en el Asignación de puestos de trabajo de la Contorno 6D operación si planea utilizar sus líneas isoparamétricas . Para hacerlo, es necesario seleccionar las superficies deseadas y hacer clic en el botón de caras de la unidad. Si algunas caras con la parametrización análoga se seleccionan y se añaden a la lista con un clic en el botón de caras de la unidad entonces se mecanizarán juntos.
Propiedades del elemento:
Información básica:
Nombre. Especifique un nombre para la apariencia del elemento en el Asignación de puestos de trabajo lista.
Población. Esta característica permite desplazar tanto los pases brutos como los de acabado de la superficie mecanizada por el valor especificado. Si el valor es positivo, la herramienta seguirá un camino fuera del material de la pieza a la distancia especificada . Si el valor es negativo, la herramienta cortará el material de la pieza a la profundidad especificada.
Conde seleccionado. El número de elementos seleccionados.
Parámetros de la cara de accionamiento:
Alternate Streamline. Esta característica cambia la dirección de los pasos a los ortogonales.
Alterno lado delantero. Esta característica cambia el lado mecanizado de la superficie a la parte posterior
Método del paso. Puede seleccionar un método para establecer distancias entre las curvas isoparamétricas.
Número. Introducir en el campo de texto el número de líneas isoparamétricas dentro del Cara de conductor.
Distancia. Introducir en el campo de texto la distancia entre las líneas isoparamétricas.
Scallop. Introducir en el campo de texto el valor deseado de la vieira.
Distribución en curva. Esta opción controla la forma en que el sistema CAM produce curvas isoparamétricas en el Cara de conductor:
Desde el principio. La primera curva se coloca en el borde izquierdo de la superficie y otras curvas están dispuestas a la derecha de la primera.
Desde el final. La primera curva se coloca en el borde derecho de la superficie y otras curvas están dispuestas a la izquierda de la primera.
Desde el centro. La primera curva se coloca en el centro de la superficie, otras curvas están dispuestas a la izquierda y a la derecha de la misma.
Auto. El método de colocación de curvas se define por el sistema CAM basado en el método de mecanizado y la orientación del eje de la herramienta.
Cosas del artículo.
Es la lista de los elementos constructivos del modelo en el tema.
Suprímase. Puede borrar el elimento constructivo seleccionado del elemento.
Limpiar. Puede borrar todos los elementos constructivos del artículo.
