En la ventana gráfica, puede ajustar los vectores que determinan la orientación de la herramienta en puntos a lo largo de la curva seleccionada . Esto se puede hacer de las siguientes maneras:

• haciendo clic en el punto de la curva y manteniendo el botón izquierdo del ratón, se puede mover el vector a lo largo del contorno.

• si hace lo mismo con la tecla Ctrl pulsada, el vector copiado se moverá, el principal permanecerá en su lugar.

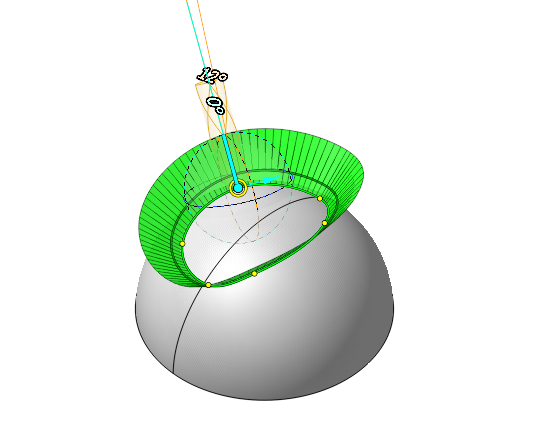

• haciendo clic en el vector, se puede editar la dirección a través de la esfera interactiva, tiene dos círculos a lo largo y a través de la superficie original (o cambiar el valor de dos ángulos).

• manteniendo Shift, el botón izquierdo del ratón tiene la capacidad de inclinar el vector estrictamente hasta el punto en la superficie de la pieza.

• eliminar el vector por el botón Del en el teclado.

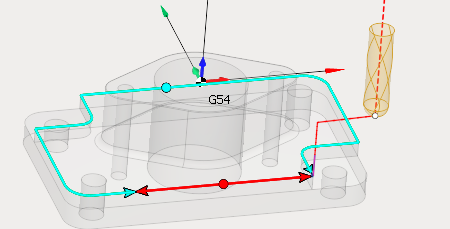

Al arrastrar el punto circular, puede modificar el comienzo de la ruta de herramientas. Al hacer clic en la flecha azul permite un cambio de la dirección de la ruta de la herramienta a lo largo de la curva.

Cuando hace clic en una curva, aparece una ventana emergente que le permite especificar los siguientes parámetros:

Adelante. Configurar la dirección del eje de la herramienta y la longitud de engage . Tras la activación de esta característica, una flecha amarilla y un segmento de línea procedentes de un punto amarillo se hacen visibles. longitud de activación Al girar la flecha amarilla, el usuario puede modificar la orientación de la herramienta cuando Acérquese.

Salgamos. Configurar la dirección del eje de la herramienta y la longitud de retraer . Al activar esta función, se hace visible una flecha amarilla y un segmento de línea proveniente de un punto amarillo. Arrastrando este segmento se ajusta tanto la longitud como la dirección. Al girar la flecha amarilla, el usuario puede modificar la orientación de la herramienta al retutrn.

Compensado. Ajustes para la compensación de puntos de contacto cambiando la dirección del vector desde a lo largo del eje de la herramienta a lo largo de la normal a la superficie de la herramienta en la punto de contacto.

Modo de Interpolación Normal. Define la regla para la variación de dirección vectorial entre puntos.

Relativa a Curve. El cambio vectorial se basa en la contabilidad de la tangente de la curva.

Lineal. La modificación vectorial sigue una regla lineal.

Suavizado. Modifica el vector usando un principio esférico.

Distancia normal de mezcla. La distancia entre dos puntos a lo largo del camino de herramientas donde el ángulo del eje de la herramienta permanece constante.

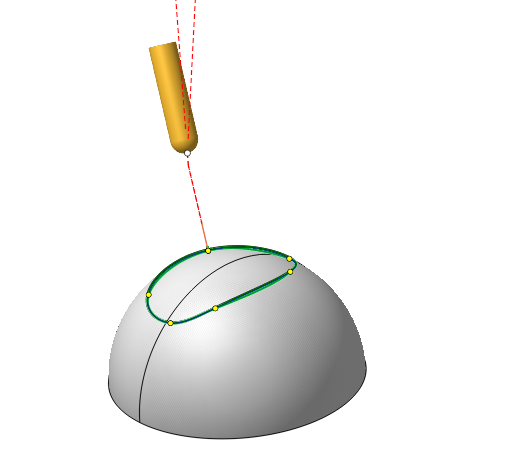

Establecer vectores de herramientas automáticamente. Esta característica aparece al operar Curva 5D , Sistema CAM intentará configurar automáticamente los vectores normal a la superficie .

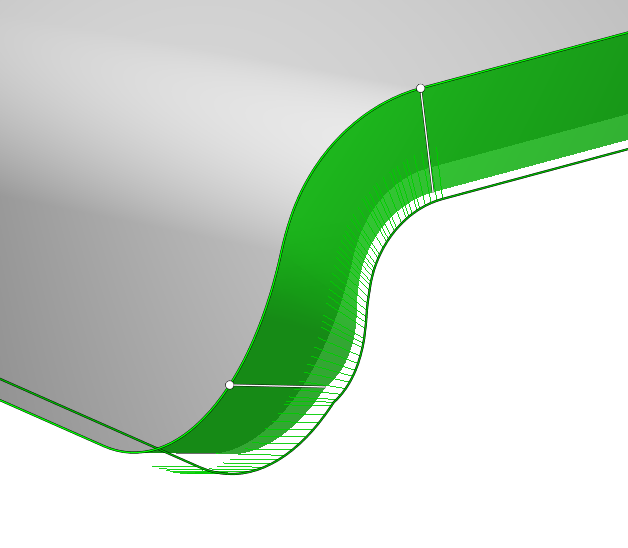

Usa vectores personalizados. Esta característica aparece al operar Borde/Curva en superficie. Por defecto, el sistema posiciones vectores para seguir la superficie designada . Para activar la edición de vectores en la ventana gráfica, seleccione la curva y haga clic en el botón Usar vectores personalizados botón.

Alternar el lado delantero. Esta característica aparece al operar Borde/Curva en superficie. Un borde podría relacionarse con dos superficies diferentes. Pulsando este botón se puede cambiar entre una de las dos superficies.

Convertir en Spline. Si la curva no es un spline, pulsando el botón correspondiente puede transformar la curva en un spline.

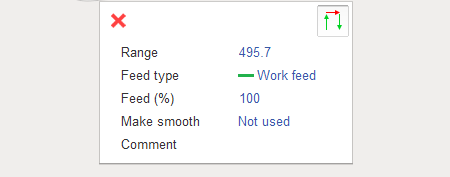

Modo de control de alimentación. Esta característica permite la creación de un segmento de contorno con valores de alimentación específicos. Para utilizar esta función, pulse el botón correspondiente y luego haga clic en el segmento de curva donde desea configurar el modo de alimentación deseado. En la ventana emergente, seleccione el Añadir nueva fuente comando. Puede mover el segmento de procesamiento a cualquier ubicación de la curva arrastrando el punto. Expanda este segmento a lo largo de la curva arrastrando las flechas. Al hacer doble clic en el segmento de procesamiento vuelve a aparecer una ventana emergente donde puede introducir los parámetros de control de alimentación necesarios:

Alcance. Especifique la longitud del segmento de contorno cuando se produzca un ajuste del valor de los piensos.

Tipo de alimentación. Determinar el tipo de movimiento - Pienso de trabajo o Alimentación rápida.

Alimentación (%). Puede configurar el valor de entrada en el contorno editable como un porcentaje de la Tipo de alimento valor determinado en la ventana Velocidades ficha .

Suaviza. Facilitar cambios suaves en la velocidad de alimentación.

No se usa. No realice alisado de la velocidad de alimentación.

Por (%) de rango. Modificar la alimentación a más de una distancia la mitad de la Pasos longitud, calculada como porcentaje de la Intervalo, para lograr el objetivo de Alimentación (%) valor en el Gama punto medio .

Por el paso de la alimentación. Modificar el paso de la alimentación utilizando la Paso valor para alcanzar el valor especificado Alimentación (%) en la Gama punto medio .

Presionando el Eliminar botón que se puede eliminar el segmento que se está modificando actualmente en la configuración del modo de alimentación. Pulse el botón Modo de control de alimentación una vez más para salir del modo para editar la configuración de la fuente.

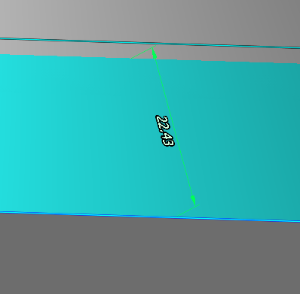

Cuando se hace clic en la curva, aparece una dimensión que permite vector Altura ajuste. Esto sólo afecta a la conveniencia de trabajar con ellos.
