Niveles superior e inferior
La tarea común durante el mecanizado de piezas prismáticas y fresador es definir los parámetros <Top> y <Bottom level> de una operación basada en la posición geométrica de la función mecanizada. La forma más sencilla de realizar esta tarea es utilizar los elementos correspondientes de la <Job Assignment>.
Como geometría de origen para el <Top> y <Bottom Level>, los elementos del <Job Assignment> se pueden utilizar en cualquier entidad del Modelo 3d, incluyendo grupos. Los valores reales de los niveles se calculan desde la caja de límites de la entidad de geometría. Además, puede establecer un stock positivo o negativo en el diálogo de propiedades del elemento.
En la siguiente imagen se puede ver una parte turn-milling. Vamos a mecanizar la ranura abierta frontal.
Utilizando zonas de trabajo abiertas, construimos la zona de mecanizado en el plano XY. Como se puede ver en la imagen de abajo, tenemos que limitar el camino de herramientas por Z. Tanto los niveles superior como inferior tienen que ser ajustados.

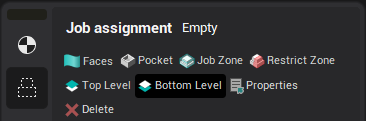

Para realizar esta tarea añadiremos la cara lateral de la ranura como el elemento <Bottom Level> en la <Job Assignment>.
El camino de herramientas generado se verá como se muestra a continuación.

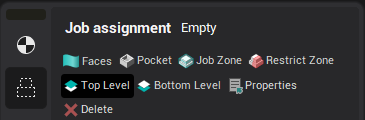

Para limitar toolpath desde arriba añadimos el diámetro exterior de la ranura como el elemento <Top Level> en la <Job Assignment>.
El camino de herramientas resultante es bastante bueno:
