Clasificación de agujeros

La ventana de clasificación de agujeros le permite seleccionar uno de los tipos de clasificación utilizando algunos parámetros para ordenar la lista de agujeros.

El sistema tiene cuatro patrones de clasificación de agujeros: <Rectangular>, <Circular (Rings)>, <Circular (sectores)>, <Óptima>.

Los patrón <Rectangular> permite ordenar los agujeros a lo largo de las filas XY. Este tipo de clasificación tiene los siguientes parámetros:

• — posición de partida de las líneas de cálculo

• — ángulo de rotación de las filas

• — distancia entre líneas

• — dirección para calcular las trayectorias de perforación (Valores disponibles: < De arriba hacia abajo >, < De abajo hacia arriba >)

• — orden de desplazamiento entre filas (valores disponibles: <Una manera>, <ZigZag>, <Óptima>)

• — cambio de orden en la dirección opuesta

Si <Punto de inicio> se desmarca entonces el sistema seleccionará el primer hoyo de trayectorias de perforación.

Los patrón <Circular (Rings)> permite ordenar los agujeros a lo largo de los anillos ubicados desde el centro especificado. T su tipo de clasificación tiene los siguientes parámetros:

• — centro de los anillos de cálculo

• — ángulo para establecer la posición de arranque

• — distancia entre el centro y el primer anillo

• — distancia entre anillos

• — dirección para calcular trayectorias de perforación (Valores disponibles: < En el sentido de las agujas del reloj >, < En sentido contrario a las agujas del reloj >)

• — dirección para calcular trayectorias de perforación (Valores disponibles: < Del exterior al interior >, < De adentro hacia afuera >)

• — orden de movimiento entre anillos (valores disponibles: <Una manera>, <ZigZag>, <Óptima>)

Los patrón <Circular (sectores)> permite ordenar los agujeros usando sectores de un círculo. T su tipo de clasificación tiene los siguientes parámetros:

• — centro de los sectores de cálculo

• — ángulo para establecer la posición de arranque

• — distancia entre sectores (Hay dos modos de entrada: <Contar> y < Títulos >)

• — dirección para calcular trayectorias de perforación (Valores disponibles: < En el sentido de las agujas del reloj >, < En sentido contrario a las agujas del reloj >)

• — dirección para calcular trayectorias de perforación (Valores disponibles: < Del exterior al interior >, < De adentro hacia afuera >)

• — orden de desplazamiento entre sectores (valores disponibles: <Una manera>, <ZigZag>, <Óptima>)

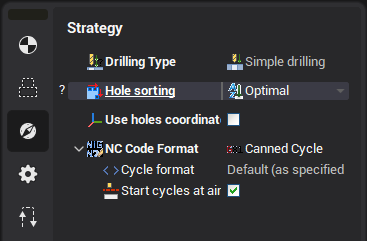

Los patrón <Optimal> es similar a < Óptima > en < Estrategia > excepto para configuraciones configurables.

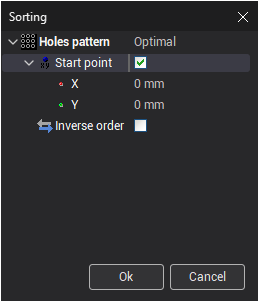

Este tipo de clasificación tiene los siguientes parámetros:

• — agujero inicial para el cálculo óptimo trayectorias de perforación

• — cambio trayectorias de perforación en la dirección opuesta

Si < Punto de inicio > se desmarca entonces el sistema seleccionará el primer hoyo de trayectorias de perforación.
