Ciclo de aturdimiento

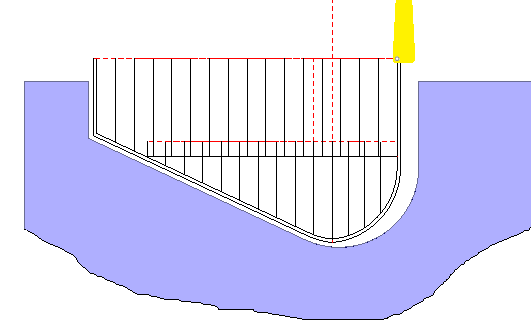

El avanzado elemento de ranurado genera el complejo camino de herramientas para cualquier tipo de ranuras de torno. Permite mecanizar las ranuras externas radiales, internas radiales, faciales o inclinadas.

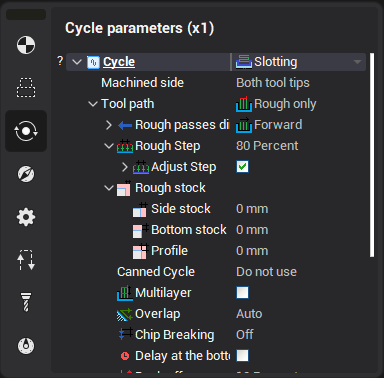

Los parámetros del ciclo se pueden definir en la ventana de propiedades.

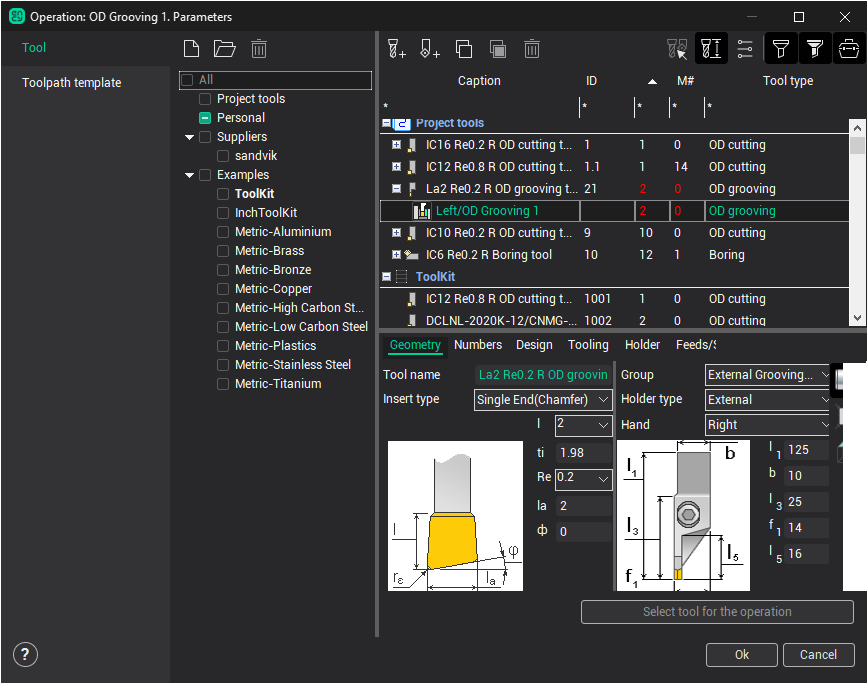

El ciclo de ranura define el punto inferior del contorno de ranura y máquinas los dos lados de la ranura por las diferentes puntas de la herramienta. cada lado se mecaniza desde el punto final del perfil hasta el punto inferior. Las puntas de la herramienta se definen en el diálogo de herramientas que se muestra a continuación.

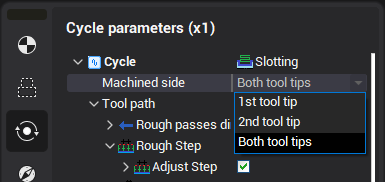

El parámetro lateral mecanizado permite mecanizar sólo un lado de la ranura. Si se selecciona la primera punta de la herramienta, se mecanizará el único lado que es tocado por la primera punta de la herramienta.

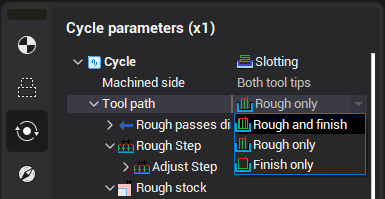

El ciclo avanzado de grooving genera brusco y pasa el final. El parámetro path de la herramienta define lo que se debe generar.

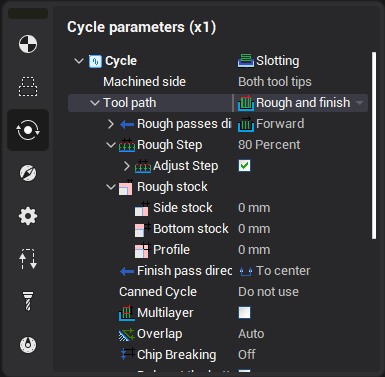

Si solo se selecciona Finalizar, sólo se generará el pase final y el diálogo mostrará sólo los parámetros de la ruta de finalización. Si sólo se selecciona Rough, entonces se generará la ruta aproximada y el parámetro para el pase bruto sólo se mostrará en el diálogo. Si se selecciona Rough y final, se mostrarán todos los parámetros.

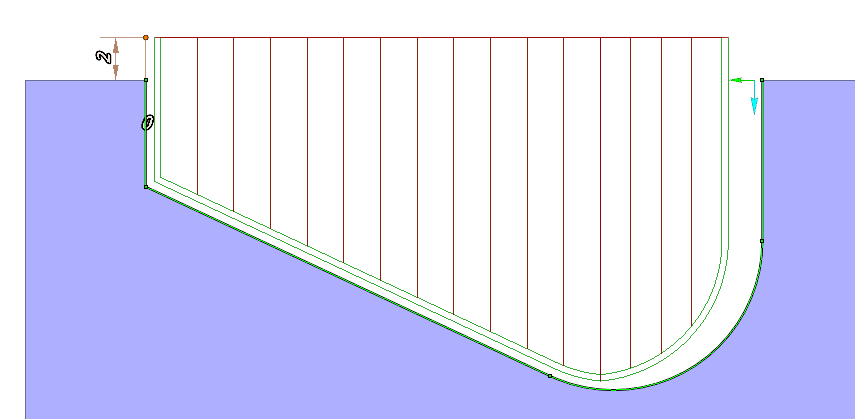

El parámetro distancia segura define la distancia desde la parte superior de la ranura hasta el nivel de los movimientos rápidos. Para editar la distancia segura es posible arrastrar el punto en la ventana gráfica o introducir el valor en el diálogo.
Parámetros de la trayectoria de meta

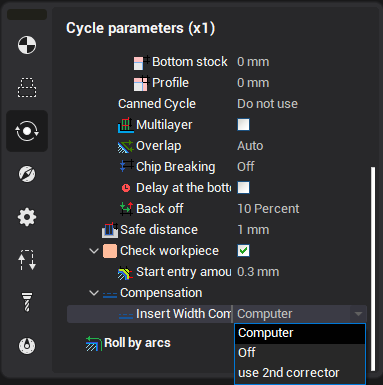

Insertar compensación de ancho define los correctores que utilizan.
El modo ordenador genera la ruta de la herramienta sólo para el primer corrector.
Modo desactivado no se realiza.
Utilice el segundo modo corrector genera la ruta de la herramienta para los primeros y segundos correctores.

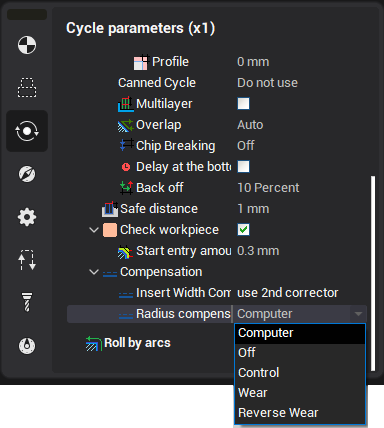

Indemnizaciones por radio se describe el parámetro aquí.
Parámetros de la trayectoria áspera
El paso áspero define la distancia entre las pasadas en bruto. Se puede definir en los porcentajes del ancho de la herramienta o en las unidades de la longitud. Si se define la opción Paso de ajuste, entonces el sistema CAM cambia automáticamente el paso para la fuerza igual en cada inmersión. La desviación del paso Max define la desviación máxima del paso ajustado del paso definido. Este valor se puede definir en las unidades de longitud o en los porcentajes del ancho de la herramienta.
La opción de ciclo enlatado permite usar o no los ciclos enlatados en la ruta de la herramienta.
El stock bruto define el stock adicional para los pases en bruto.
La opción multicapa es necesaria para generar los pases en bruto en algunas capas. Es posible definir el recuento de capas o la profundidad de la capa.
Si la opción Overlap está activada, la ruta de herramientas adicional se genera desde el final del corte en bruto hasta el final del corte en bruto anterior. In Auto modo, el Superposición cuando la opción está activada Multicapa la opción está activada. .Overlap opción sería inactiva si toolpath utiliza los ciclos enlatados.
La opción de rotura de chips se puede activar en el primer corte en bruto o en cada corte en bruto. Es posible definir el número de roturas o el paso para la rotura de chips. La distancia de retorno para la rotura de chips se puede definir en las unidades de longitud o en el % del paso de inmersión.
Si la opción Retardo en la parte inferior está activada, el comando Retardo se genera al final del corte en bruto. El tiempo de retardo se puede definir en segundos o en las vueltas de la pieza.
La distancia de retroceso se puede definir en las unidades de longitud o los porcentajes del paso de corte en bruto.
Los Comprobar la pieza de trabajo la característica puede reducir significativamente el tiempo de mecanizado. Esa porción de los movimientos en la fuente de trabajo, que está fuera de la pieza de trabajo, es reemplazada por movimientos rápidos. El parámetro "Importe inicial de la entrada" determina la distancia de la pieza de trabajo a la que debe cambiarse la alimentación.
