5D Roughing waterline
Área de aplicación:

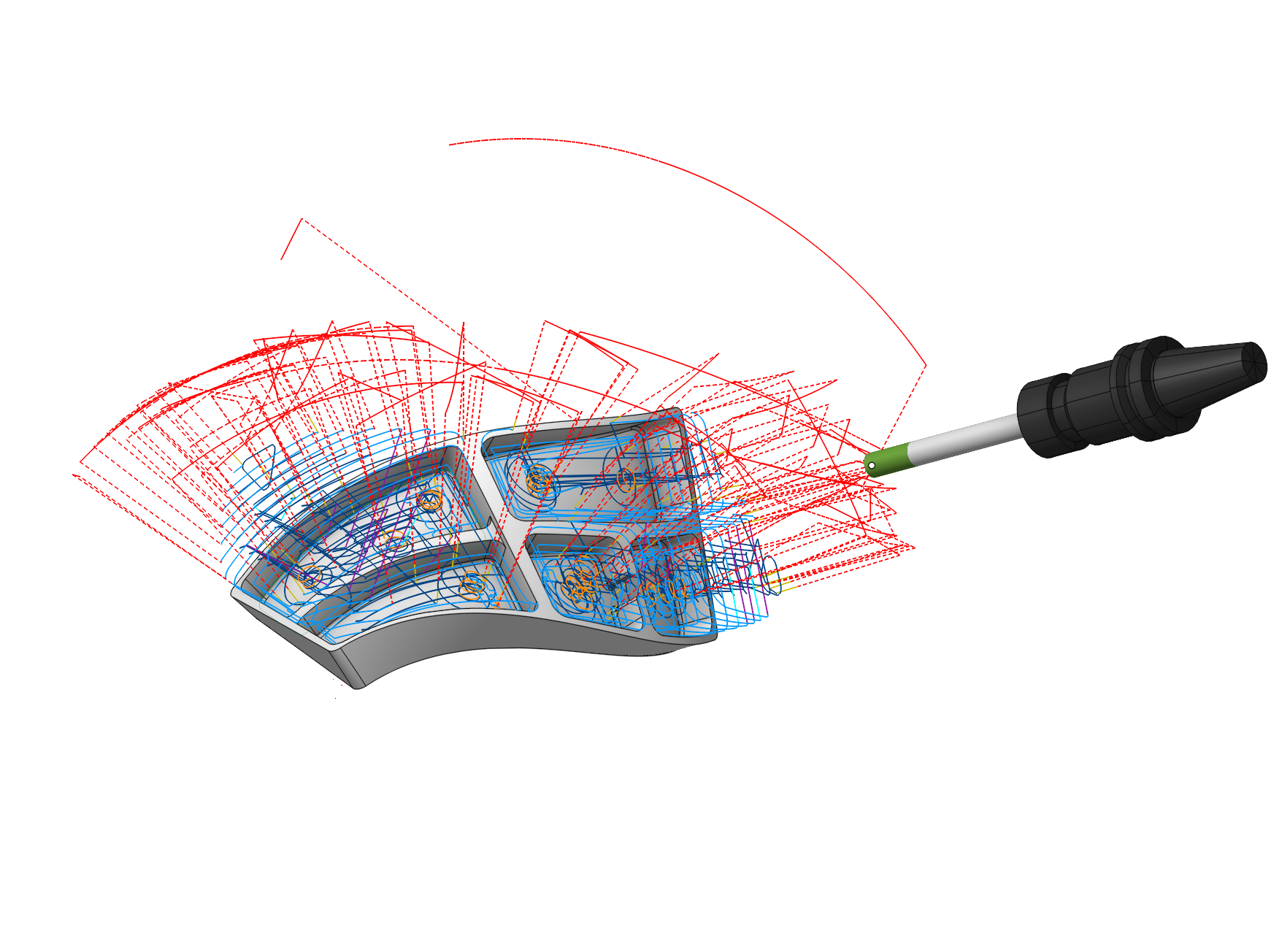

Procesamiento especializado para bolsillos con fondo curvo, basado en el Funcionamiento de la línea de agua.
Asignación de trabajo:
Superficies de suelo. Superficie de control. Típicamente definida por el fondo del bolsillo.
Curva de la Zona de Trabajo. Las zonas de trabajo se utilizan para definir las áreas de piezas que deben ser mecanizadas mediante operaciones de fresado de desbaste y acabado. En esta operación, sólo un cerrado zona de trabajo aplicable. Ver más
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Estrategia:
Estrategia.
Este parámetro permite al usuario lograr un camino de herramientas que parece adaptable o equidistante al realizar operaciones de embolsado. Operación de desbaste de la línea de agua. Ver más
Niveles de mecanizado.
Define el rango a lo largo del eje de la herramienta para el mecanizado.

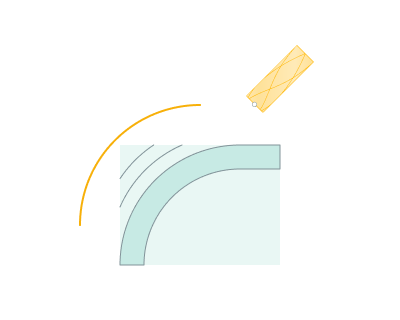

Auto nivel superior. Si el indicador está configurado, el nivel superior se calcula automáticamente en función del espacio en blanco.
5D.png)
Algunos grupos de parámetros funcionan de manera similar a la Operación de desbaste de la línea de agua. Ver más
El lado de la cara.
Determina la dirección de mecanizado desde la superficie inferior del bolsillo.
Al frente. La herramienta sólo puede procesar desde el lado con la dirección positiva del vector normal de la superficie.
.png)

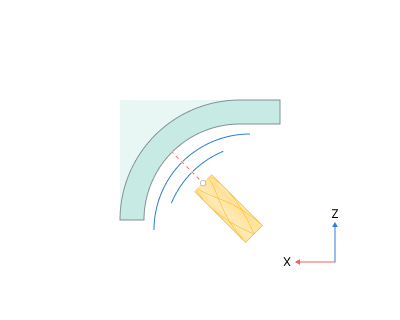

Atrás. La herramienta sólo puede realizar el procesamiento desde el lado opuesto al vector normal de la superficie.
.png)

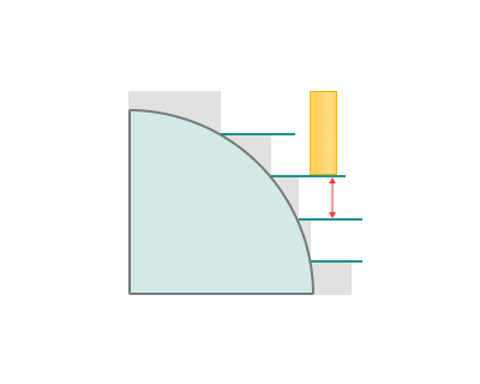

Paso de profundidad.
Material eliminado en un paso a lo largo del eje de la herramienta entre el Arriba y Abajo niveles.
Tipo de fresado.
Se le asignará en casi todas las operaciones, excepto en las operaciones de mecanizado de curvas. Esto permite al usuario controlar el tipo de fresado requerido (subir o convencional) durante el proceso de cálculo del camino de herramientas. Operación de desbaste de la línea de agua. Ver más
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más
