Operación Morph
Área de aplicación:

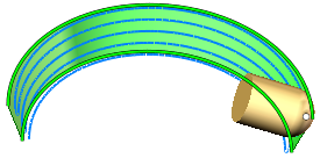

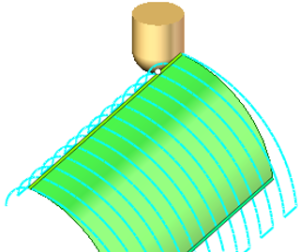

El sistema genera pases toolpath como líneas espaciadas a una distancia especificada, cada una conformada por una transición suave de la primera curva definida a la segunda
Asignación de trabajo:
Superficies de mecanizado. El sistema utiliza la Machining Superficies para restringir el área de mecanizado. Morph genera pases sólo donde una herramienta tiene contacto con esas superficies. Morph genera pases no entre dos curvas que estableces en la asignación de trabajo, sino entre dos Machining Curvas de contacto de superficies que son más cercanas a esas dos curvas que usted especifica como la Primero y el Segunda curva.
Primera curva. Lo es. a partir de la línea de entre las dos líneas entre las que el sistema genera los caminos de herramientas.
Segunda curva. Lo es. la línea de meta de entre las dos líneas entre las que el sistema genera los caminos de herramientas.

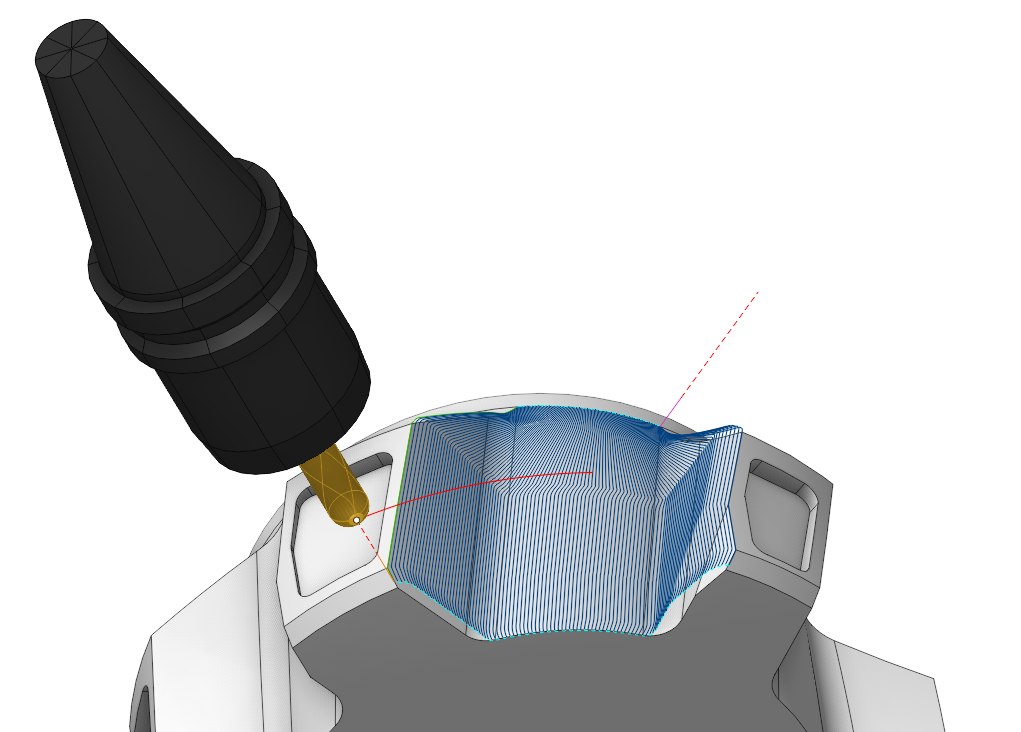

Las líneas de sincronización se utilizan para mejorar la calidad de la transformación en casos difíciles, especialmente al mecanizado de contornos cerrados. A Sincronizar línea especifica dos puntos correspondientes de la Primero y el Segundo Curva. Puede utilizar cualquier tipo de curvas como Sincronización Líneas: bordes, curvas 3D, curvas de geometría 2D. No tienen que empezar y terminar precisamente en el Primero y Segunda curva. Puede dibujar líneas de sincronización en la pestaña geometría 2D.
Geometría extendida. Especifique las superficies tangencialmente a las que puede extender el camino de herramientas, y las líneas a través de las cuales puede alargar el camino de herramientas.
Curva inclinada.
Esto es t
curva que el vector del eje de la herramienta apunta al establecer
Conversión de 5 ejes
especificación
A través de Curve.
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Estrategia:
Estrategia:
Estos parámetros permiten al usuario lograr un camino de herramientas requerido:
Dirección del camino de herramientas:

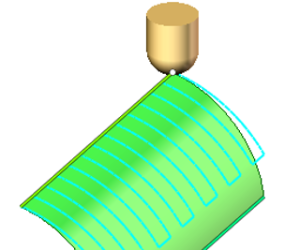

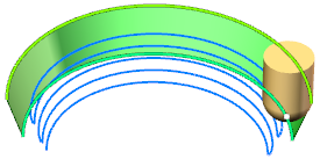

A lo largo. El sistema genera la herramienta pasa paralela a la Primero y el Segunda curva. Este camino de herramientas se calcula sobre la base de A través toolpath. Así que si no se ve bien siempre se puede cambiar a A través para encontrar posibles razones.

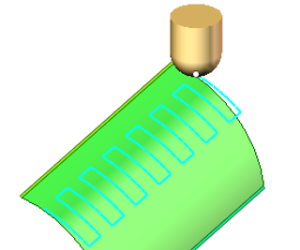

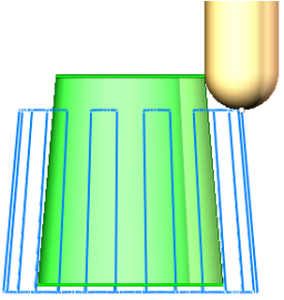

A través. El sistema genera pases de herramienta mediante la conexión de los puntos correspondientes en la Primero y el Segunda curva.

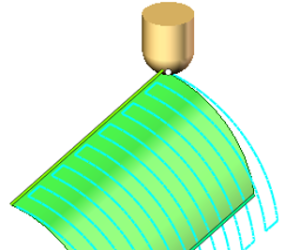

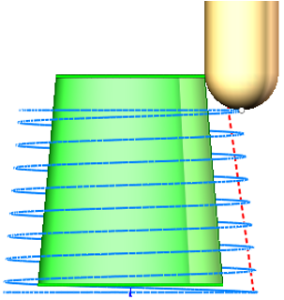

Espiral. El camino de herramientas resultante es una espiral suave que se transforma entre el Primero y el Segunda curva. Este camino de herramientas se calcula sobre la base de A través toolpath. Así que si no se ve bien siempre se puede cambiar a A través para encontrar posibles razones.

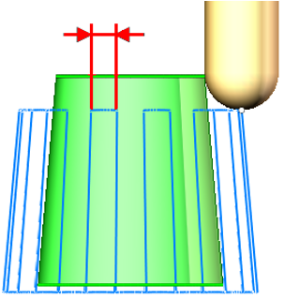

Paso. La anchura máxima permitida de corte . Debido a la naturaleza del camino de herramientas, el paso a paso varía de un punto a otro, pero nunca superará este valor. Ver más. .
Contención de herramientas. Esta característica define los métodos para desarrollar curvas toolpath, teniendo en cuenta la interacción de la herramienta con el Superficies de mecanizado.
Contacto. El sistema genera pases de herramientas donde la herramienta tiene contacto con Machinig Surfaces, entre dos curvas de contacto (curvas de puntos de Superficies de mecanizado y contacto con la herramienta) que están más cerca de esas dos curvas que usted especifica como la Primero y el Segunda curva. Utilice esta opción si la Primero y Segundas curvas son los bordes de los límites de Superficies de mecanizado.

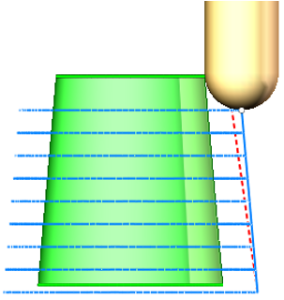

Centro. El camino de herramientas se forma entre las líneas de movimiento del centro de la herramienta en el Primero y Segunda curva dentro de la Superficie de mecanizado área, asegurando que no se produce gouging con la orientación actual de la herramienta.
Adentro. El sistema cambia t el área de mecanizado de los bordes hacia el interior de la Primero y Segunda curva por el radio de la herramienta.
Fuera . El sistema cambia t el área de mecanizado de los bordes hacia el exterior de la Primero y Segunda curva por el radio de la herramienta.
Tipo de fresado:
Esta característica permite a los usuarios seleccionar la dirección de fresado necesaria (subir o convencional) durante el proceso de cálculo del camino de herramientas. Ver más.
Los parámetros de la Tipo de fresado son lo mismo. como en el Recorte de la línea de agua operación. Ver más.
Clasificación:
Controla la organización del camino de herramientas durante el mecanizado de superficies
Punto de inicio. Activar la bandera permite la entrada de coordenadas que marcan el punto de partida de las pasadas de trabajo en el mecanizado de superficie.
Orientación del eje de la herramienta:
Controla la orientación del eje de la herramienta durante el proceso de mecanizado.
Fijo. La orientación de la herramienta se fija en todo el camino de herramientas y se determina por la posición inicial de los ejes rotativos de la máquina, que se establece en el Configuración ficha en el inspector.

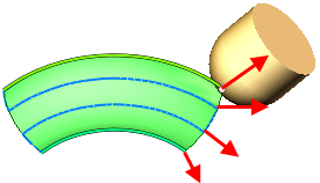

Normal a Curvas. La herramienta se coloca de forma normal a la superficie que se forma mediante la conexión de los puntos correspondientes de la Primero y el Segundo curvas de impulsión. Además, Ángulos inclinados se puede aplicar para desviar la herramienta de esta dirección.
Normal a las superficies. La herramienta se coloca de forma normal a la Superficies de mecanizado. El rendimiento de la función depende del tipo y la precisión de los elementos en el modelo 3D de la pieza . Úselo bajo su propio riesgo.

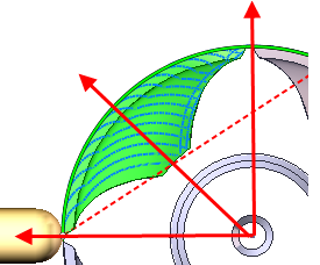

Por el Eje Rotatorio. La orientación del eje principal de la herramienta se calcula restando el punto central de la herramienta de la proyección de este punto en el eje rotativo. Ángulo lateral entre el eje de la herramienta y el eje rotativo puede calcularse automáticamente o especificarse directamente.

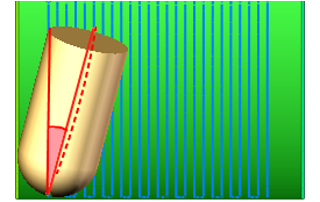

Ángulo de inclinación 1. Es el ángulo por el cual la herramienta se inclina de la normal hacia la Segunda curva cerca de la Primera curva.
Ángulo de inclinación 2. Es el ángulo por el cual la herramienta se inclina de la normal hacia la Primera curva cerca de la Segunda curva.
Alterno lado delantero. Marque esta casilla si el sistema CAM intenta por error mecanizar superficies desde el lado opuesto al deseado o si no hay ningún camino de herramientas.
Eje Rotatorio. La configuración de la bandera bloquea uno de los componentes del vector de orientación de la herramienta, manteniendo una constante Ángulo lateral entre el eje de la herramienta y la perpendicular al eje especificado (o el eje en sí mismo si el Orientación de la herramienta se establece como Perpendicular to Toolpath) . Los parámetros de Eje rotativo son los mismos que en el 5D Operación de superficie . Ver más.

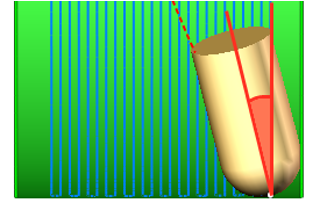

Ángulo lateral. Especifica el valor del ángulo de inclinación del eje de la herramienta en relación con el eje designado como el Eje Rotatorio. Los parámetros de Ángulo lateral son los mismos que en el 5D Operación de superficie . Ver más.
Conversión de 5 ejes:
Puede controlar la posición de la herramienta al ejecutar operaciones en una máquina de cinco ejes. Ver más.
Los parámetros de la posición de la herramienta son los mismos que en el 5D Operación de superficie. Ver más.
Límite de ángulos de rotación:
Cuando se establece la bandera y la Conversión de 5 ejes opción está activada, especifica los valores límite de la posición angular de la herramienta en relación con los ejes. Los parámetros de Límite de ángulos de rotación son los mismos que en el Operación 5D Surfacing. Ver más.
Recorte:
Permite el salto de superficies no destinados al mecanizado . Los parámetros de Recorte son los mismos que en el Operación de rozamiento de la línea de agua. Ver más.
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más
