Área de aplicación:

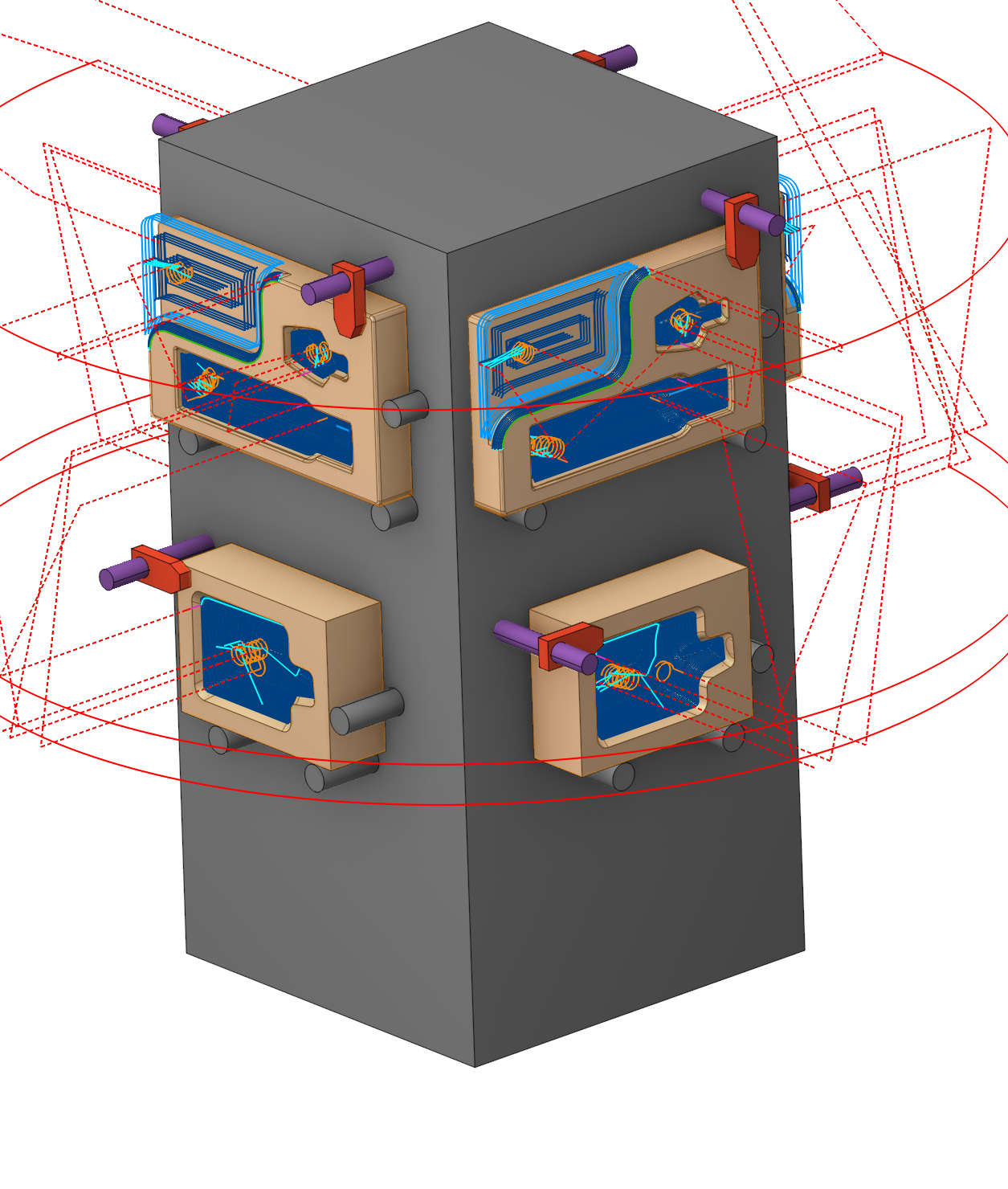

Copia de parte es el tipo especial de parte simple. Está diseñado para preparar el proyecto con las varias partes idénticas. Por lo general se puede hacer con los siguientes pasos:

• Crear el prototipo parte. Añadir operaciones, que son necesarias para el mecanizado.

• Crear copia de la parte. Si el proyecto contiene más de una parte entonces la copia de la parte seleccionada actual se utilizará como prototipo.

• Asignar la Configuración de la pieza de trabajo y pieza de trabajo CS para la copia.

Copia de parte es un grupo de operaciones, que se sincroniza con el grupo prototipo (parte). No es posible añadir o eliminar la operación dentro de la copia. Si se crea/elimina una operación en la parte prototipo, entonces la copia de esta operación se creará/eliminará en todas las copias de parte. La copia de parte contiene dentro de las copias de operación especial. La copia de operación no calcula el camino de herramientas en sí. Sólo aplica el camino de herramientas de la operación prototipo al lugar de la copia de parte. Así que si se reinicia la operación prototipo, se reiniciarán todas las copias de esta operación. Se debe volver a calcular las copias manualmente.

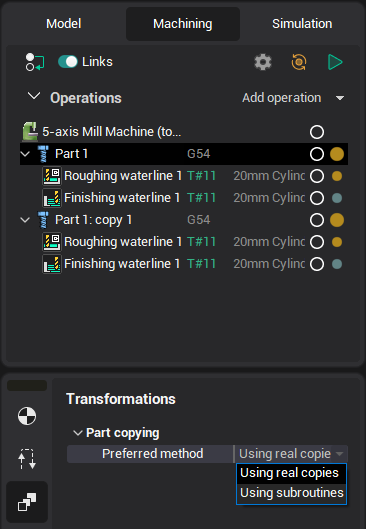

Existe la posibilidad de producir el mecanizado de copias como llama la subrutina. La forma de salida se define en los parámetros de la parte prototipo. Antes de utilizar las subrutinas asegúrese de que su postprocesador lo soporta.

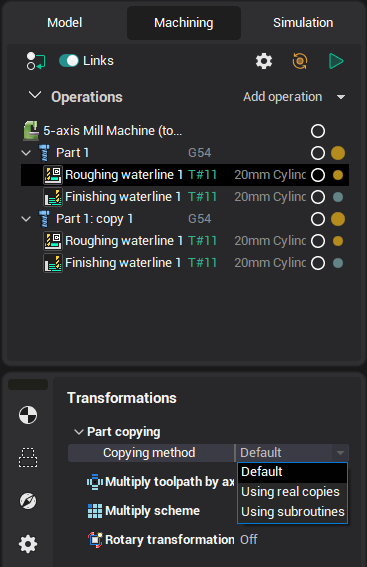

Puede establecer parámetros de copia individuales para cada operación en el grupo.

Configuración:

Los Configuración se utiliza para configurar los parámetros primarios del proyecto. Esto puede implicar el posicionamiento de la pieza en el equipo, el sistema de coordenadas de la pieza, y más. Ver más

Transformaciones:

El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más
