Programación de tornos suizos
Requisitos de la máquina
El torno de tipo suizo está diseñado para el mecanizado completamente automático completo de las piezas de fresado por torneado. Tiene dos husillos y dos o más canales. El sistema CAM no soporta los tornos suizos con 3 o más canales. Los tornos suizos más populares (Hanwha, NEXTTURN, Citizen Cincom) tienen la estructura común. Tienen 2 husillos de canal, principal y contador, grupos de herramientas para trabajar con husillo principal o con contador. Esta estructura se describe en el ..ENCY\Supplements\SwissTemplate.xml que debe ser ancestro para todos los esquemas de tornos suizos del usuario. Ejemplo de máquina HANWA 32 basado en SwissTemplate.xml también se incluye en la lista de máquinas del paquete estándar.
Plantilla suiza para el proyecto de torno
El flujo de trabajo de creación del proyecto tiene 2 etapas: planificación de operaciones consecutivas y sincronización de canales.
La plantilla de proceso de operación consecutiva se muestra a continuación:
Parte 1 (husillo principal)
Alimentación de barras
Operaciones a máquina en el husillo principal
Parcialmente
Takeover (sincronizado con parte-off)
Parte 2 (husillo de contador)
Operaciones a máquina en el contra husillo
El siguiente video muestra cómo crear el simple proyecto de torno suizo.
Reordenación y sincronización de canales
La lista de operaciones debe ser reordenada antes de la división en los canales. modo de secuenciación. La reordenación se realiza automáticamente para tornos suizos y no necesita ninguna acción manual del usuario.

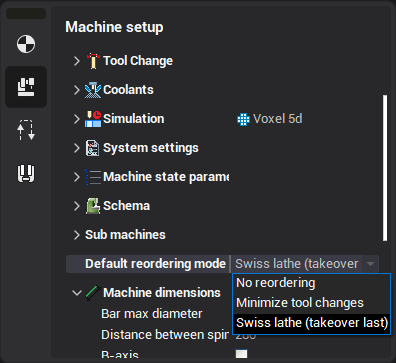

El modo de reordenado de operaciones por defecto se asigna en la plantilla suiza. Si se activa el modo de reordenado de tornos suizos, las operaciones de la segunda parte se colocan al principio de la lista reordenada.
Véase también:
Mecanizado de tareas múltiples
