Giro del eje U
Acerca de las máquinas herramientas con eje U
La función de torneado del eje U está diseñada para mecanizar las piezas grandes desequilibradas. En estas máquinas herramienta se coloca la pieza ESTACIONARIA y se gira la herramienta. El eje U se utiliza para cambiar el radio de mecanizado.
Requisitos del esquema de la máquina
El ejemplo del esquema con eje U se incluye en el paquete estándar (nombre de la máquina "LR521"). Tiene la sección especial <TrevisanSubMachine> en la lista de submáquinas. En esta sección se define el nombre del eje U. Más detalles sobre las submáquinas se puede leer aquí.
<TrevisanSubMachine> <!--turning--> <ToolNode>AxisU</ToolNode> <WrkNode>Workpiece1</WrkNode> <XAxisID>AxisX</XAxisID> <YAxisID>AxisY</YAxisID> <ZAxisID>AxisZ</ZAxisID> <ToolAxisID></ToolAxisID> <UAxisID>AxisU</UAxisID> <OriginG54BaseNode>AxisW</OriginG54BaseNode> <ApproachRule>G53 Z0; G53 B; LHPos;U;XY; G53 W;Z;</ApproachRule> <ReturnRule>Z10;XY </ReturnRule> </TrevisanSubMachine>Ruta del proyecto y la herramienta
El ejemplo de proyecto se incluye en el paquete estándar (nombre del proyecto "U-axis torning.stcp"). El eje de giro siempre pasa por la pieza cero (G54-G59). Definir la posición correcta del origen (G54-G59) y del eje B antes de crear la operación de torno. El sistema CAM calcula la generatriz, basada en el eje definido, y dibujar el sólido de la revolución.

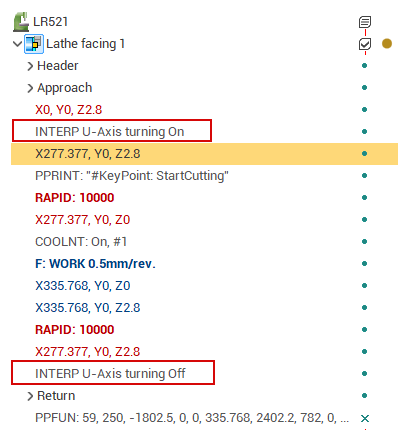

Generado CLData contendrá el comando para cambiar los ejes de interpolación X/U. Este comando debe ser analizado en el postprocesador. Punto de punta de la herramienta también depende de este modo.
