Ángulo máximo de pendiente normal

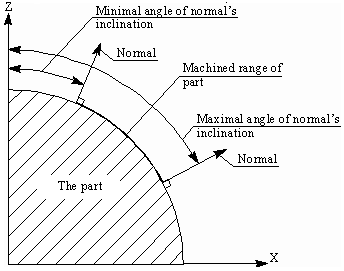

En el sistema es posible realizar mecanizado selectivo de las superficies del modelo, dependiendo del ángulo entre lo normal a la superficie y el eje vertical Z. El rango que se está mecanizando puede ser definido por los ángulos de pendiente mínimo y máximo, como se muestra en la imagen (abajo).

Los valores máximos del ángulo de pendiente normal se pueden asignar de 0 grados (área horizontal, normal es vertical) a 90 grados (área vertical, normal es horizontal).

Se entiende que el método de mecanizado del plano es óptimo cuando se fresan superficies más cercanas a la horizontal, y el mecanizado de la línea de flotación da mejores resultados cuando se mecanizan superficies más cercanas a la vertical. El uso del ángulo de pendiente máximo de la normal permite al usuario mecanizar las superficies horizontales por método plano y la vertical – por línea de flotación.

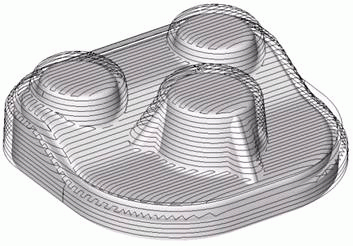

En la imagen se muestra un ejemplo de mecanizado de caminos de herramientas, obtenido mediante el uso conjunto del plano y las operaciones de acabado de la línea de agua. Las máquinas de operación del plano superficies que tienen una pendiente dentro del rango de 0 a 45 grados, y la línea de agua con pendiente dentro del rango de 45 a 90 grados. Estos parámetros se establecen como predeterminados en la operación de acabado complejo.

El ángulo de pendiente máximo de la normal también se puede utilizar para fresar áreas horizontales utilizando un cilíndrico herramienta o para el mecanizado de superficies con un ángulo de pendiente igual al ángulo lateral de la herramienta Por ejemplo, fresador cónico.

El ángulo máximo de lo normal para las operaciones de acabado se puede asignar en la <Estrategia> página.
