Ángulo frontal

La altura de la vieira entre los vecinos pases de trabajo durante el mecanizado plano de superficies inclinadas depende principalmente del ángulo entre el normal a la superficie y el herramienta dirección de movimiento. En la mayoría de los casos, cuanto menor es el ángulo entre las proyecciones en el plano horizontal de lo normal y la dirección de movimiento de la herramienta, menor es la altura de la vieira.

Con el fin de obtener el camino de herramientas óptimo en las operaciones de acabado plano y accionamiento, es posible definir una limitación del ángulo frontal. El ángulo frontal es el ángulo entre las proyecciones en el plano horizontal de la dirección de movimiento de la herramienta y la normal a la superficie en el punto de corte.

En la imagen, hay un fresador esférico – visto desde arriba. Un área del paso de trabajo se incluirá en el camino de herramientas resultante sólo si el ángulo entre las proyecciones en el plano horizontal de la dirección de movimiento de la herramienta y el vector normal a la superficie en el punto de contacto es menor de lo definido. Para el fresador esférico también será cierto: cualquier área del paso se incluirá en el camino de herramientas resultante sólo si el punto de la herramienta que toca la superficie se encuentra dentro del sector eclosionado.

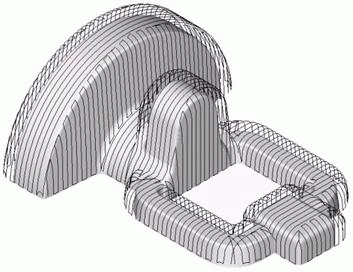

El resultado del mecanizado por dos operaciones de plano perpendiculares con el ángulo frontal igual a 45 grados se muestra en la imagen (abajo).

El ángulo frontal puede estar dentro de los límites de 0 grados (máquina sólo perpendicular a la dirección de movimiento) a 90 grados (sin limitación).Para dos operaciones de plano que son mutuamente perpendiculares, el valor óptimo para el ángulo frontal será igual a 45 grados.

El ángulo frontal para el acabado del plano y las operaciones de accionamiento se puede definir en el <Estrategia> página.

Véase también:

Ángulo de la pendiente de la superficie

Lista de tipos de operaciones de mecanizado
