Tipo de rollo

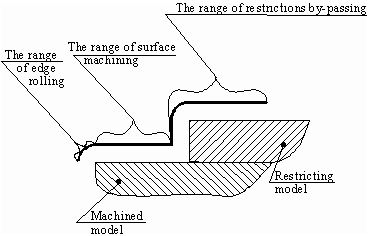

En las operaciones de acabado, al mecanizar una superficie de detalle es posible marcar las siguientes secciones del camino de herramientas:

• área de mecanizado de superficies creadoras de formas;

• bordes redondeando el área entre estas superficies;

• área de circunvalación del modelo de restricción.

Muy a menudo (en el mecanizado con stock cero, por ejemplo) los bordes entre superficies vecinas se forman al mecanizado de las superficies mismas, y no requieren mecanizado adicional. En este caso, es suficiente incluir sólo las áreas de mecanizado de las superficies creadoras de formas. Debido a la exclusión de áreas innecesarias, la longitud del camino de herramientas resultante disminuye y, en consecuencia, disminuye el tiempo de mecanizado en una unidad de fresado. Definir el tipo de rollo como superficies sólo activa esto herramienta movimiento herramienta método de creación.

En el modo <Con bordes>, el camino de herramientas resultante consiste en las áreas de mecanizado de las superficies creadoras de formas y las áreas de laminado de bordes. Este modo se puede utilizar, por ejemplo, para hacer bordes redondos cuando se mecaniza un modelo con un positivo población.

Al utilizar el modo <Con modelo restrictivo>, todas las áreas de mecanizado y laminado del modelo y el modelo restrictivo se incluirán en el camino de herramientas resultante. Además, en las operaciones de plano y accionamiento se añadirán todas las áreas de trayectoria vertical.

El tipo de rollo se puede definir en la página <Strategy> .

Véase también:

Estrategia de mecanizado de definiciones
