Método de escalonamiento
<Herramienta stepover> es un herramienta movimiento entre los contornos que se mecanizan. Uno no debe confundirlo con el término de mecanizado <Paso > .
Si el modelo se mecaniza utilizando uno herramienta, y el camino de herramientas de mecanizado representa por sí mismo un herramienta transición a lo largo de varios contornos, entonces es necesario crear condiciones de mecanizado para la transición de un contorno a otro.

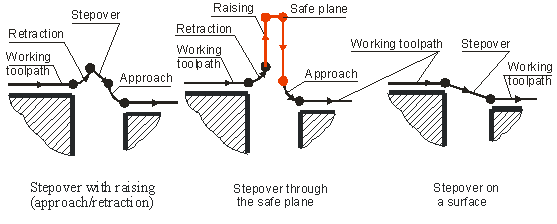

En las operaciones de mecanizado por volumen, el paso de una pasada de trabajo a otra se realiza mediante los siguientes métodos:
<En superficie>. El paso a paso de la herramienta se realiza sin retraerse del modelo que se está mecanizando. Con la pequeña distancia entre los puntos finales y el comienzo del vecino pases de trabajo, se alcanzan tiempos de mecanizado más cortos;
<Retraer-enfoque>. En el punto final de la pasada de trabajo habrá una retracción utilizando el método definido, luego un paso atrás en la entrada de trabajo al primer punto de la siguiente aproximación, luego el enfoque de acuerdo con el método definido al primer punto de la pasada de trabajo siguiente. Tal paso atrás toma más tiempo, pero la etapa sin tocar la superficie mecanizada;
<Via plano seguro>. En el punto final de un pase de trabajo habrá una retracción utilizando el método definido. A continuación, la herramienta se acelerará hacia el plano seguro. Paso a paso en la alimentación rápida en el plano seguro. A continuación, bajar la herramienta y acercarse de acuerdo con el método de aproximación definida;
Debido a que los métodos de paso a paso <En superficie> y con <Retraer-enfoque> son los óptimos sólo con el paso a paso de longitud corta, si es necesario realizar un paso a paso de una longitud más larga, entonces independientemente del tipo de paso a paso definido, el sistema generará automáticamente un paso a paso a través del plano seguro.
En las operaciones de mecanizado de curvas, el sistema CAM proporciona al usuario los siguientes métodos de paso a paso:
<Via safe plane>
<Herramienta paso a paso alrededor de la pieza de trabajo y a la altura Z definida>
<Por Z>
<Pieza redonda>

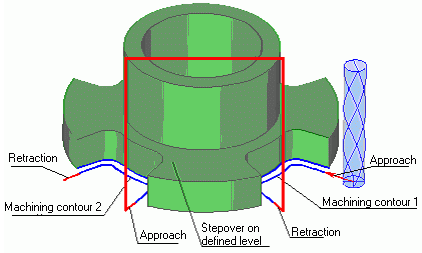

A través de un avión seguro
Este método es el más utilizado; pero no es el óptimo en relación con la complejidad del mecanizado. El nivel seguro se puede asignar en la ventana < Parámetros de operación > de la página < Parámetros > . La fase de paso se realiza normalmente en la alimentación rápida (G00).
Herramienta paso a paso alrededor de la pieza de trabajo y a la altura Z definida
Si en la página de mecanizado <Estrategia>, el usuario no activa el modo de minimización de ralentí, entonces el contorno orden de mecanizado se definirá por el orden en el que los contornos se encuentran en la lista de la <Modelo> página. Para definir una secuencia optimizada de mecanizado de contorno utilizando la longitud mínima de movimientos en ralentí, el usuario debe seleccionar el modo de minimización de ralentí en la página de mecanizado < Estrategia > .
El sistema CAM en el modo de mecanizado 2D permite al usuario trabajar usando o no una pieza de trabajo. Si una pieza de trabajo no se utiliza, entonces las etapas entre los contornos de trabajo serán realizadas por el plano seguro, o en el nivel Z definido.
El uso de una pieza de trabajo proporcionará un modo de trabajo más seguro porque el sistema creará automáticamente un camino de herramientas paso a paso con el control de la colisión de la herramienta con la pieza de trabajo, también en este caso, el sistema CAM dará al usuario más posibilidades de optimizar el camino de herramientas de mecanizado.
La pieza de trabajo se puede definir en la <Modelo> página. Para una descripción completa sobre cómo crear una pieza, consulte Piezas de trabajo.

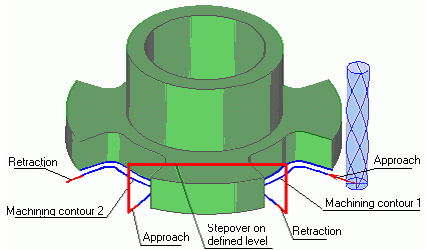

Por Z
El nivel plano para transiciones se puede asignar en la página de mecanizado <Estrategia> en relación con el cero del sistema de coordenadas actual.

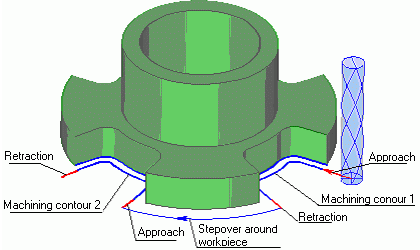

Alrededor de la pieza de trabajo
El camino de herramientas se creará utilizando la ruta más corta alrededor del perfil de la pieza de trabajo en el plano de la ubicación de los contornos de trabajo. Para asignar la fuente, en la página <Feedrate> el usuario debe elegir el modo de alimentación siguiente y en la ventana de asignación de valor de alimentación definir el valor requerido. La pieza de trabajo debe ser definida.
El camino de paso a paso depende de la forma de la pieza de trabajo y se formará como una curva alrededor del área de la pieza de trabajo que se encuentra. La forma de la curva de paso a paso también se ve afectada por la distancia entre la pieza de trabajo y la retracción y los puntos de aproximación a los contornos.

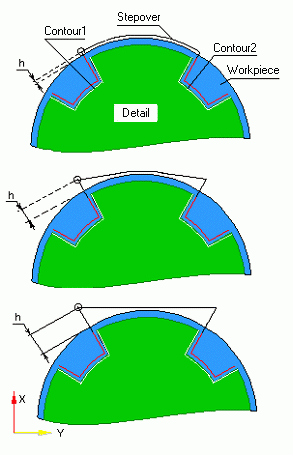

En estas imágenes se muestra un ejemplo de alteración del camino de herramientas, dependiendo del valor de esa figura (h). El camino de herramientas puede cambiar su aspecto de una línea recta a la curva que repite la forma de la pieza de trabajo como se muestra en la imagen. Las áreas cóncavas de la pieza pasan a lo largo de la curva más corta, convexa – a lo largo del redondeo.
La curva escalonada se construye tocando el borde de la herramienta contra la pieza de trabajo, por lo tanto en la práctica, al asignar una pieza de trabajo; el usuario debe añadir un stock adicional a la pieza de trabajo en la <Modelo> página.
Para obtener la curva escalonada deseada, el usuario debe utilizar diferentes valores de h para los puntos de aproximación y retracción, y también alterar el perfil de la pieza de trabajo.

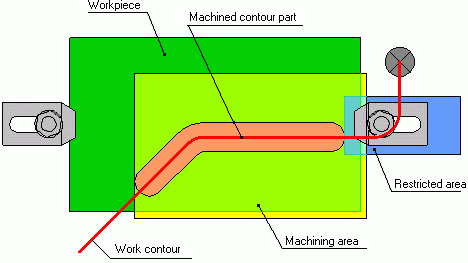

Se debe prestar especial atención al caso en que el contorno tiene áreas que van más allá del área de la pieza de trabajo. En el sistema CAM hay una regla: si se ha definido una pieza de trabajo, el camino de mecanizado se formará dentro del área de la pieza de trabajo solamente. Si también se han definido áreas de mecanizado y restringidas, entonces el camino de herramientas se formará dentro del área de la pieza de trabajo, dentro de las áreas de mecanizado disponibles y fuera de las áreas restringidas (ver foto).

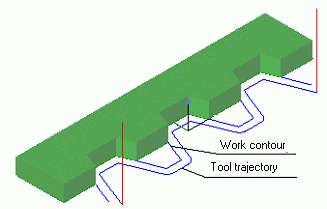

En la imagen el camino de herramientas se forma independientemente de una pieza de trabajo, utilizando el área de activación y desactivación de compensación por tangente. Como se puede ver en la imagen, el camino de herramientas se forma equidistante al contorno de trabajo:

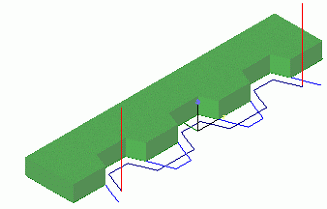

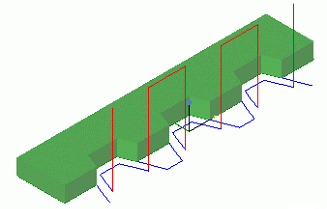

Con una pieza de trabajo (bar) definida. El camino de herramientas se ha formado con respecto a la pieza, es decir, dentro del área de la pieza de trabajo. Fuera de la pieza de trabajo, no se realizará el mecanizado. A cada área el sistema ha añadido automáticamente las áreas de activación y desactivación de compensación. La transición de la herramienta de área a área se realiza en el plano seguro:

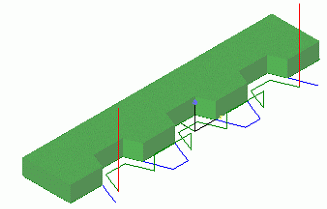

Esta operación tiene los mismos parámetros que la anterior; la diferencia está en pasos a paso. Esta operación utiliza el paso a paso en el nivel definido:
En esta operación, el sistema utiliza el paso a paso alrededor de la pieza de trabajo. Hay que tener en cuenta que los bloques de activación y desactivación de compensación se añadirán automáticamente a las áreas correspondientes del contorno de trabajo:
