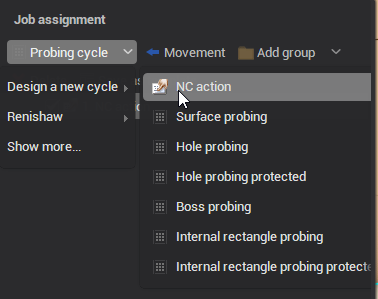

Tipos de ciclos de medición
There are several probing cycles with geometry:
There are also additional elements of working with cycles:
Ciclos con geometría
Todos los ciclos con geometría tienen algunos parámetros comunes:
<Orientación> - ajuste de la orientación de inicio de la herramienta en ciclo. Después de añadir el ciclo la orientación se establece por <Auto>. Puede activar <Manual> y fijar la orientación manualmente;
<Distancia de alimentación> - distancia de aproximación para iniciar la posición del ciclo y volver de la última posición del ciclo;
<Población> - cambio adicional del punto objetivo a lo largo del vector objetivo;
<Tipo de transición> - establecer una transición individual para el ciclo actual. Se describen los valores de transición aquí;
<Compensar las dimensiones> - toolpath cambio con compensación de herramienta. Este parámetro se utiliza en ciclos donde la compensación de herramienta es posible
Puede establecer el nombre del ciclo seleccionado en < Título > campo f o cada ciclo .
Notas: hay un adicional <Variante de ciclo> parámetro para las operaciones de sondeo de giro.
<
Variante de ciclo
>
tiene dos valores: <Husillo en> y <Desvíese.>. Si
<
Husillo en
>
se selecciona entonces el husillo gira antes de cada aproximación al punto de contacto. Notas: no hay
<
Variante de ciclo
>
en la sonda superficial.
Agujero, agujero protegido y jefe de sondeo tiene propia
<
Variante de ciclo
>
.

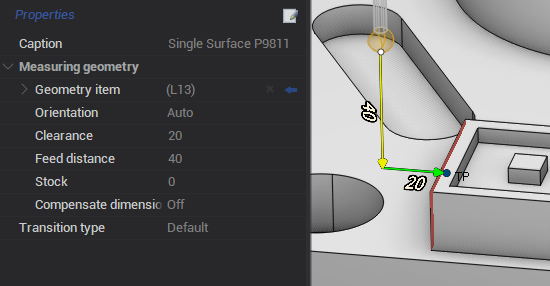

Exámenes de superficie
Ciclo de sonda usando una superficie.
Parámetros de sondeo de superficie:
<Elemento de geometría> - superficie medida. Puede editar manualmente la posición y el vector del punto. Necesita expandirse <Elemento de geometría> y establecer valores en el campo correspondiente s: < Punto de meta >, < Vector de destino > ;
<Limpieza> - distancia entre el punto de aproximación y el punto de contacto.
A
Se describen los códigos de ccess para los parámetros en CLData
en la documentación postprocesador "Ciclo de pruebas <WProbing> - Parámetros de pruebas de superficie"
.

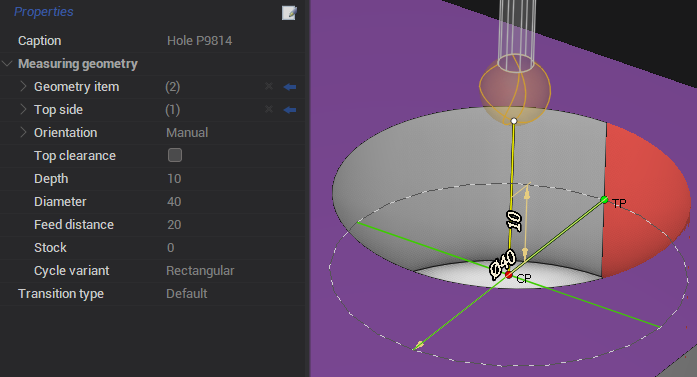

Examen del agujero
Ciclo de sonda diseñado para medir el orificio.
Parámetros de sondeo de agujeros:
<Elemento de geometría> - superficie medida del agujero. Y puede editar manualmente la posición, el vector y el centro del punto. Y Usted necesita expandirse <Elemento de geometría> y establecer valores en los campos correspondientes: <Punto de meta>, <Vector de destino>, <Punto central>;
<Parte superior> - determinación del nivel superior a partir del cual contamos la distancia hasta el punto de partida del ciclo;
<Aclaramiento superior> - i f el parámetro se comprueba entonces usted establecer la distancia desde < Parte superior > al punto de inicio del ciclo. Si el parámetro está desmarcado, entonces el punto de inicio se encuentra en el < Punto central > ;
<Profundidad> - distancia de < Parte superior > a < Punto de meta > en la dirección del agujero;
<Diámetro> - diámetro del agujero de medición;

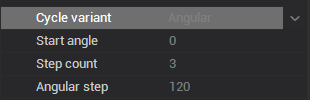

<Variante de ciclo> - el parámetro tiene dos valores: <Rectangular> y <Angular>.
<Rectangular> modo crea 4 puntos de contacto con un ángulo de 90 grados. Pasando los puntos de contacto se implementa de la siguiente manera: el primer punto de contacto se especifica en el < Punto de meta > , el segundo punto de contacto es el opuesto al primero . El tercer punto de contacto es un punto girado 90 grados desde el primero. El cuarto punto es el opuesto al tercer punto. Notas: El husillo gira antes de acercarse al tercer punto a su vez operaciones de sondeo;
< Angular > tiene parámetros propios. <Ángulo de inicio> permitir rotar < Punto de meta > al ángulo especificado. <Paso angular> es la distancia entre los puntos de contacto. <Cuenta escalonada> permite establecer el conteo de puntos de contacto. El paso por alto de los puntos de contacto se implementa de la siguiente manera: el primer punto de contacto se especifica en el < Punto de meta > , a continuación, los puntos se sortean a lo largo de la especificado < Paso angular > . Notas: T el huso gira antes de acercarse cada punto de contacto.
A Los códigos de ccess para parámetros en CLData se describen en la documentación postprocesador "Ciclo de pruebas < WProbing> - Parámetros de sondeo del agujero" .

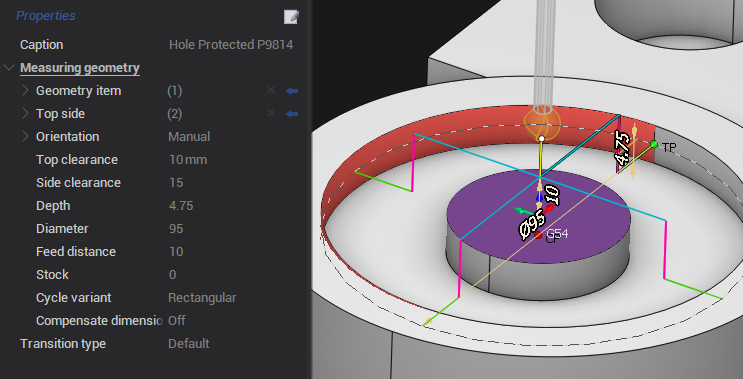

Protegido el sondeo del agujero
Ciclo de sondeo diseñado para medir el agujero dentro del cual hay un obstáculo.
Parámetros de sondeo de agujeros protegidos:
<Elemento de geometría> - superficie medida del agujero con obstáculo Y puede editar manualmente la posición, el vector y el centro del punto. Y Usted necesita expandirse <Elemento de geometría> y establecer valores en los campos correspondientes: <Punto de meta>, <Vector de destino>, <Punto central>;
<Parte superior> - determinación del nivel superior a partir del cual contamos la distancia hasta el punto de partida del ciclo;
<Aclaramiento superior> - distancia desde < Parte superior > hasta el punto de inicio del ciclo ;
<Aclaramiento lateral> - distancia entre el punto de aproximación y el punto de contacto;
<Profundidad> - ¡No! - ¡No! distancia desde < Parte superior > a < Punto de meta > en la dirección del agujero;
<Diámetro> - diámetro del agujero de medición;
<Variante de ciclo> - exactamente lo mismo que variante de ciclo en el hoyo de sondeo.
A Los códigos de ccess para parámetros en CLData se describen en la documentación postprocesador "Ciclo de pruebas < WProbing> - Parámetros protegidos de sondeo de agujeros" .

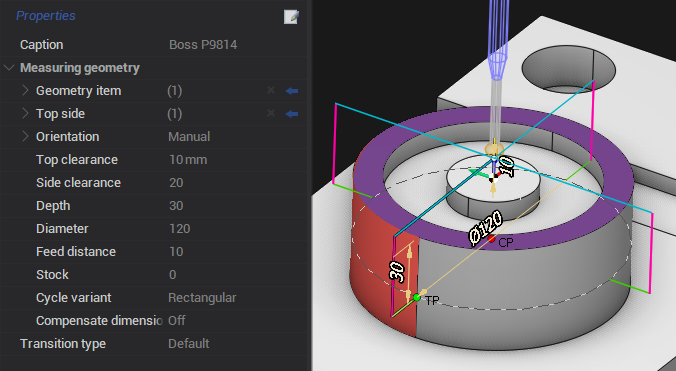

Jefe de sondeo
Ciclo de sonda para la medición de mandos cilíndricos.
Parámetros de sondeo jefe son los mismos que en agujero de sondeo protegido . T Él sólo diferencia es que < Elemento de geometría > es el jefe, la superficie exterior.
A
Los códigos de ccess para parámetros en CLData se describen en la documentación postprocesador "Ciclo de pruebas <WProbing> - Parámetros de pruebas Boss"
.

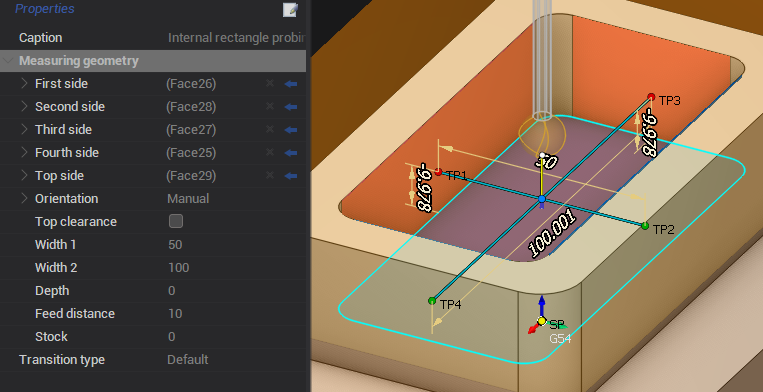

Exámenes internos del rectángulo
Ciclo de sonda para medir ranuras y otros huecos en cuatro lados.
Parámetros del sondeo interno del rectángulo:
<Primer lado> - el primer punto de contacto. Y puede editar la posición y el vector del punto manualmente. Y Usted necesita expandirse <Primer lado> y establecer valores en los campos correspondientes: <Punto objetivo 1>, <Vector objetivo 1>;
<Segunda cara> - el segundo punto de contacto frente al primer punto. Y puede editar la posición y el vector del punto manualmente. Y Usted necesita expandirse <Segundo lado> y establecer valores en los campos correspondientes: <Punto objetivo 2>, <Vector objetivo 2>;
<Tercer lado> - el tercer punto de contacto. Y puede editar manualmente la posición y el vector del punto. Y Usted necesita expandirse <Tercero lado> y establecer valores en los campos correspondientes: <Punto objetivo 1>, <Vector objetivo 1>;
<Cuarta cara> - el cuarto punto de contacto frente al tercer punto. Y puede editar manualmente la posición y el vector del punto. Y Usted necesita expandirse <Cuarto lado> y establecer valores en los campos correspondientes: <Punto objetivo 2>, <Vector objetivo 2>;
<Parte superior> - determinación del nivel superior a partir del cual contamos la distancia hasta el punto de partida del ciclo;
<Aclaramiento superior> - i f el parámetro se comprueba entonces usted establecer la distancia desde < Parte superior > al punto de inicio del ciclo. Si el parámetro está desmarcado, entonces el punto de inicio se encuentra en el intersección de cuatro puntos ;
<Ancho 1> - distancia entre < Primer lado > y < Segunda cara > ;
<Ancho 2> - distancia entre <Tercero lado > y <Cuarto lado > ;
<Profundidad> - distancia desde < Parte superior > a posición de puntos.
A
Los códigos de ccess para los parámetros en CLData se describen en la documentación postprocesador "Ciclo de prueba < WProbing> - Parámetros internos de sondeo rectángulo"
.

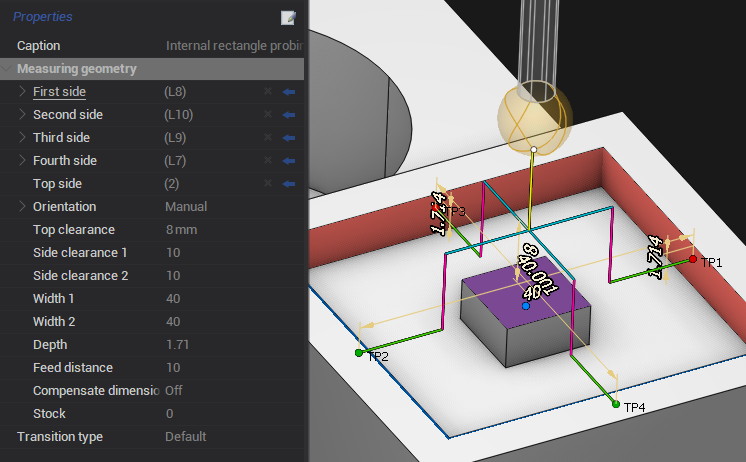

Rectángulo interno protegido
Ciclo de sonda para medir ranuras y otros huecos en cuatro lados dentro de la cual hay un obstáculo .
Parámetros de este sondeo son los mismos que en sondeo de rectángulos internos. Pero tiene dos parámetros propios para evitar obstáculos ( < Aclaramiento lateral 1 > , < Aclaramiento lateral 2 > ) y se cambia un parámetro ( < Aclaramiento superior > ) :
<Aclaramiento lateral 1> - distancia entre el punto de aproximación y < Primer lado > y distancia entre el punto de aproximación y < Segunda cara >;
<Aclaramiento lateral 2> - distancia entre el punto de aproximación y <Tercero lado > y distancia entre el punto de aproximación y <Cuarto lado >;
<Aclaramiento superior> - distancia desde < Parte superior > hasta el punto de partida del ciclo.
A
Los códigos de ccess para parámetros en CLData se describen en la documentación postprocesador "Ciclo de prueba < WProbing> - Parámetros internos de sondeo rectángulo protegidos"
.

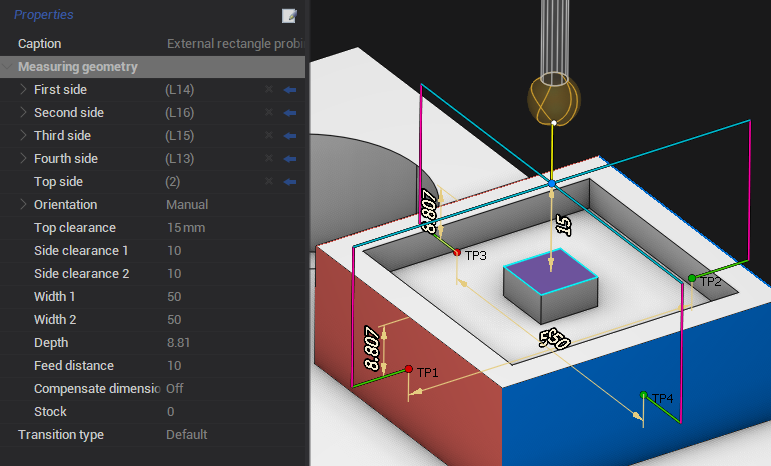

Control de rectángulos externos
Ciclo de sonda para medir proyecciones o dimensiones en cuatro lados.
Parámetros de sondeo rectangular extarnal son los mismos que en Rectángulo interno protegido . T la única diferencia es que los lados táctiles son superficies externas.
A
Los códigos de ccess para parámetros en CLData se describen en la documentación postprocesador "Ciclo de prueba < WProbing> - Parámetros de sondeo rectángulo externo"
.

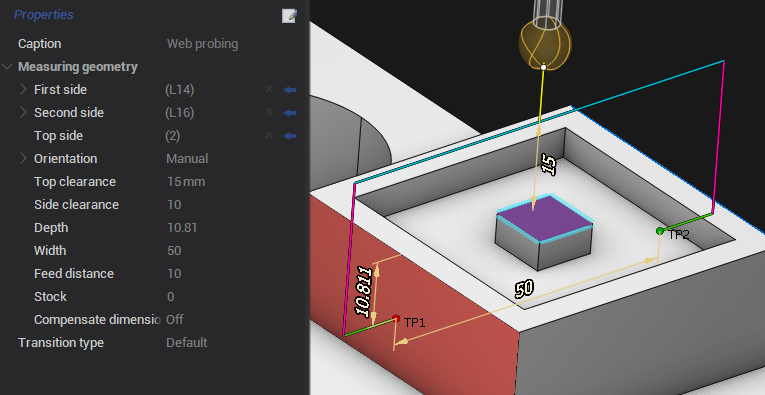

Búsqueda en la web
Ciclo de sonda para medir proyecciones o dimensiones en dos lados.
Parámetros de sondeo web:
<Primer lado> - el primer punto de contacto. Y puede editar manualmente la posición y el vector del punto. Y Usted necesita expandirse <Primer lado> y establecer valores en los campos correspondientes: <Punto objetivo 1>, <Vector objetivo 1>;
<Segunda cara> - el segundo punto de contacto frente al primer punto. Y puede editar manualmente la posición y el vector del punto. Y Usted necesita expandirse <Segundo lado> y establecer valores en los campos correspondientes: <Punto objetivo 2>, <Vector objetivo 2>;
<Parte superior> - determinación del nivel superior a partir del cual contamos la distancia hasta el punto de partida del ciclo;
<Aclaramiento superior> - distancia desde < Parte superior > hasta el punto de inicio del ciclo ;
< Aclaramiento lateral > - distancia entre el punto de aproximación y < Primer lado > y distancia entre el punto de aproximación y < Segunda cara >;
< Profundidad > - distancia desde < Parte superior > a posición de los puntos;
<Ancho> - distancia entre < Primer lado > y < Segunda cara >.
A
Los códigos de ccess para parámetros en CLData se describen en la documentación postprocesador "Ciclo de pruebas <WProbing> - Parámetros de búsqueda web"
.

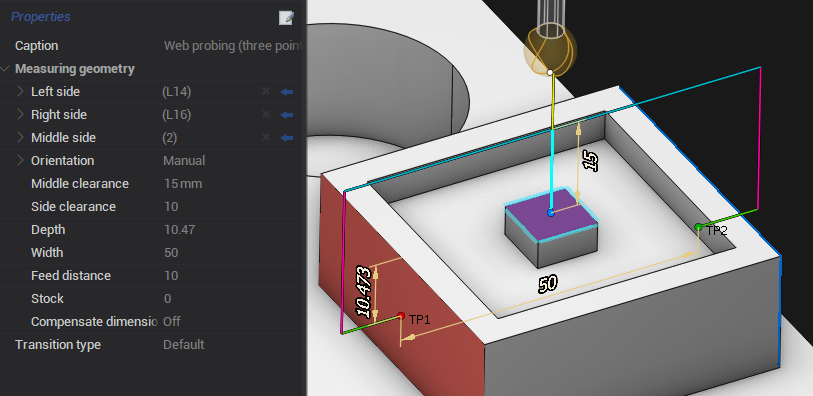

Búsqueda en la Web (tres puntos)
Ciclo de sonda para medir proyecciones o dimensiones en tres lados. T El tercer lado está entre el primero y el segundo.
Parámetros de sondeo web (tres puntos):
<Lado izquierdo> - el primer punto de contacto. Y puede editar la posición y el vector del punto manualmente. Y Usted necesita expandirse <Izquierda lado> y establecer valores en los campos correspondientes: <Punto objetivo 1>, <Vector objetivo 1>;
<Lado derecho> - el segundo punto de contacto frente al primer punto. Y puede editar manualmente la posición y el vector del punto. Y Usted necesita expandirse <Bien. lado> y establecer valores en los campos correspondientes: <Punto objetivo 2>, <Vector objetivo 2>;
<Lado medio> - el tercer punto de contacto entre el primer punto y el segundo punto. Y puede editar manualmente la posición y el vector del punto. Y Usted necesita expandirse <Medio lado> y establecer valores en los campos correspondientes: <Punto objetivo 3>, <Objetivo vector 3>;
<Aclaración intermedia> - distancia entre el punto de aproximación y <Medio lado > ;
< Aclaramiento lateral > - distancia entre el punto de aproximación y <Izquierda lado > y distancia entre el punto de aproximación y <Bien. lado >;
< Profundidad > - distancia desde <Medio lado > a los puntos de contacto primero y segundo;
<Ancho> - distancia entre <Izquierda lado > y <Bien. lado >.
A
Los códigos de ccess para parámetros en CLData se describen en la documentación postprocesador "Ciclo de pruebas < WProbing> - Web probing (tres puntos) parámetros"
.

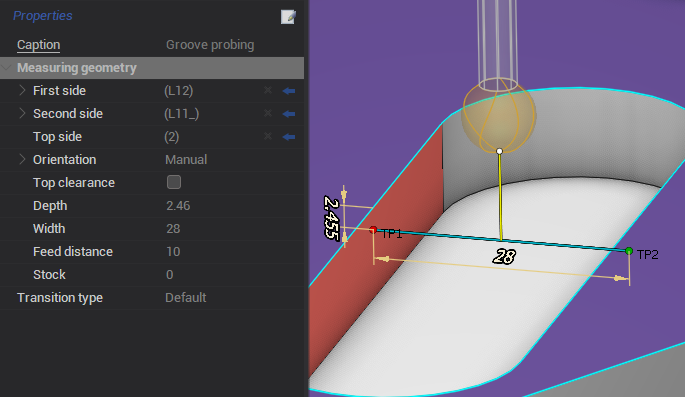

Estudio de la groove
Ciclo de sonda para medir ranuras y otros huecos en dos lados
.
Parámetros de sondeo de ranuras:
<Primer lado> - el primer punto de contacto. Y puede editar la posición y el vector del punto manualmente. Y Usted necesita expandirse <Primer lado> y establecer valores en los campos correspondientes: <Punto objetivo 1>, <Vector objetivo 1>;
<Segunda cara> - el segundo punto de contacto frente al primer punto. Y puede editar la posición y el vector del punto manualmente. Y Usted necesita expandirse <Segundo lado> y establecer valores en los campos correspondientes: <Punto objetivo 2>, <Vector objetivo 2>;
<Parte superior> - determinación del nivel superior a partir del cual contamos la distancia hasta el punto de partida del ciclo;
<Aclaramiento superior> - i f el parámetro se comprueba entonces usted establecer la distancia desde < Parte superior > al punto de inicio del ciclo. Si el parámetro está desmarcado, entonces el punto de inicio se encuentra en el intersección de cuatro puntos ;
< Profundidad > - distancia desde < Parte superior > a posición de los puntos;
<Ancho> - distancia entre < Primer lado > y < Segunda cara >.
A
Los códigos de ccess para parámetros en CLData se describen en la documentación postprocesador "Ciclo de pruebas < WProbing> - Parámetros de pruebas Groove"
.

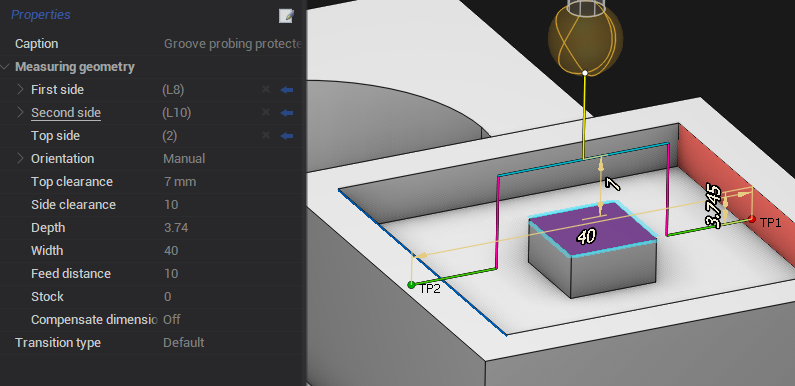

Protegidos por sondeos de groove
Ciclo de sonda para medir ranuras y otros huecos en dos lados
dentro de la cual hay un obstáculo
.
Parámetros de este sondeo son los mismos que en Sondeo de ranuras . Pero tiene uno propio parámetros para evitar obstáculos ( < Aclaramiento lateral > ) y se cambia un parámetro ( < Aclaramiento superior > ) :
<Aclaramiento lateral> - distancia entre el punto de aproximación y < Primer lado > y distancia entre el punto de aproximación y < Segunda cara >;
<Aclaramiento superior> - distancia desde < Parte superior > hasta el punto de partida del ciclo.
A
Los códigos de ccess para parámetros en CLData se describen en la documentación postprocesador "Ciclo de pruebas < WProbing> - Groove probing protected parametros"
.

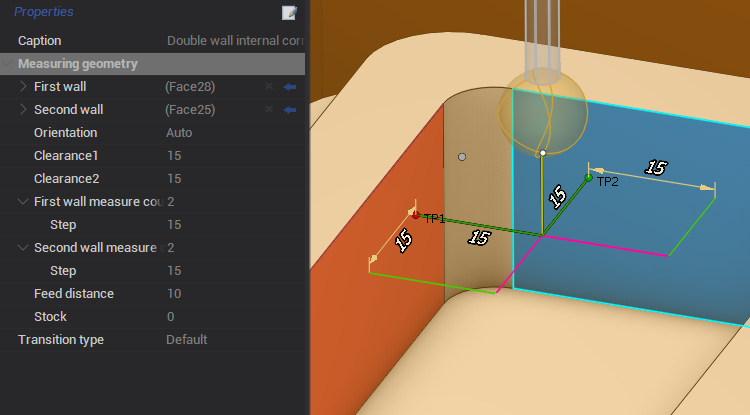

Doble pared de sondeo de esquina interna
Ciclo de sonda para medir el ángulo interno entre dos superficies.
Parámetros de esquina interior de doble pared:
<Primer muro> - el punto de contacto de la primera pared. Y puede editar la posición y el vector del punto manualmente. Y Usted necesita expandirse <Primero pared> y establecer valores en los campos correspondientes: <Punto de meta>, <Vector de destino>;
<Segundo muro> - el punto de contacto de la segunda pared. Y puede editar la posición y el vector del punto manualmente. Y Usted necesita expandirse <Segundo pared> y establecer valores en los campos correspondientes: <Punto de meta>, <Vector de destino>;
<Liquidación1> - distancia entre el punto de aproximación y < Primer muro>;
<Liquidación2> - distancia entre el punto de aproximación y <Segundo pared>;
<Conteo de la primera medida de pared> - cuenta de puntos de contacto en la primera pared. Si cuenta es más de uno entonces puede establecer <Paso>. < Paso > es la distancia entre los puntos de contacto en la primera pared;
<Conteo de medición del segundo muro> - cuenta de puntos de contacto en la segunda pared. Si cuenta es más de uno entonces se puede establecer <Paso>. < Paso > es la distancia entre los puntos de contacto en la segunda pared.
A
Los códigos de ccess para parámetros en CLData se describen en la documentación postprocesador "Ciclo de pruebas < WProbing> - Parámetros de sondeo de esquinas internas de doble pared"
.

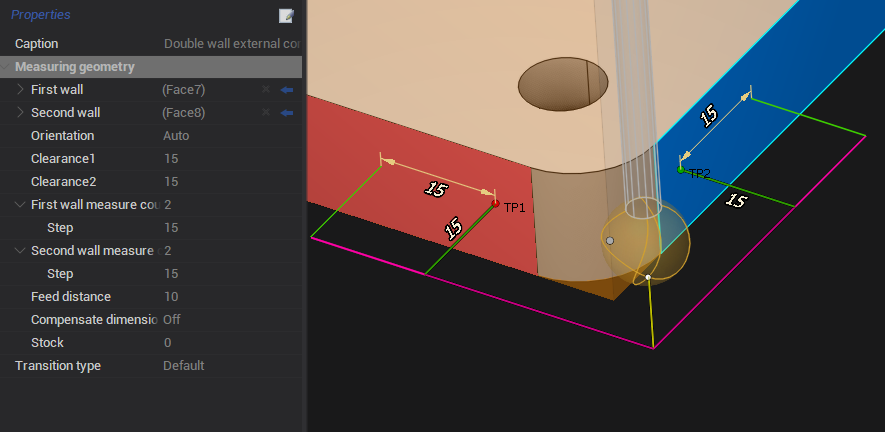

Doble pared de sondeo de esquina externa
Ciclo de sonda para medir el ángulo externo entre dos superficies.
Parámetros de este sondeo son los mismos que en esquina interior de doble pared. T la única diferencia es que las paredes táctiles son superficies externas.
A
Se describen los códigos de ccess para los parámetros en CLData
en documentación postprocesador "Ciclo de pruebas <WProbing> - Parámetros de sondeo de esquinas externas de doble pared"
.

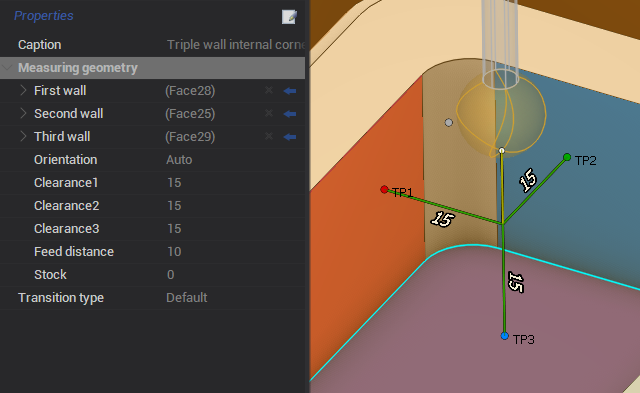

Triple pared de sondeo de esquina interna
Ciclo de sonda para medir el ángulo interno entre tres superficies.
Parámetros de esquina interior de triple pared:
<Primer muro> - el punto de contacto de la primera pared. Y puede editar la posición y el vector del punto manualmente. Y Usted necesita expandirse <Primero pared> y establecer valores en los campos correspondientes: <Punto de meta>, <Vector de destino>;
<Segundo muro> - el punto de contacto de la segunda pared. Y puede editar manualmente la posición y el vector del punto. Y Usted necesita expandirse <Segundo pared> y establecer valores en los campos correspondientes: <Punto de meta>, <Vector de destino>;
< Tercer muro > - el punto de contacto de la tercera pared. Y puede editar manualmente la posición y el vector del punto. Y Usted necesita expandirse <Tercero pared> y establecer valores en los campos correspondientes: <Punto de meta>, <Vector de destino>;
< Liquidación1 > - distancia entre el punto de aproximación y < Primer muro>;
< Liquidación2 > - distancia entre el punto de aproximación y <Segundo pared>;
< Liquidación3 > - distancia entre el punto de aproximación y <Tercero pared>.
A
Se describen los códigos de ccess para los parámetros en CLData
en la documentación del postprocesador "Ciclo de pruebas <WProbing> - Parámetros de sondeo de esquinas internas de triple pared"
.
Triple pared de sondeo de esquina externa
Ciclo de sonda para medir el ángulo externo entre tres superficies.
Parámetros de la esquina externa de la pared triple:
<Primer muro> - el punto de contacto de la primera pared. Y puede editar manualmente la posición y el vector del punto. Y Usted necesita expandirse <Primero pared> y establecer valores en los campos correspondientes: <Punto de meta>, <Vector de destino>;
<Segundo muro> - el punto de contacto de la segunda pared. Y puede editar manualmente la posición y el vector del punto. Y Usted necesita expandirse <Segundo pared> y establecer valores en los campos correspondientes: <Punto de meta>, <Vector de destino>;
< Muro superior > - el punto de contacto de la pared superior. Y puede editar manualmente la posición y el vector del punto. Y Usted necesita expandirse <Arriba pared> y establecer valores en los campos correspondientes: <Punto de meta>, <Vector de destino>;
< Liquidación1 > - distancia entre el punto de aproximación y < Primer muro>;
< Liquidación2 > - distancia entre el punto de aproximación y <Segundo pared>;
< Aclaramiento superior > - distancia entre el punto de aproximación y <Arriba pared>;
<Profundidad> - distancia desde <Arriba pared > a el punto de contacto de la primera y la segunda pared.
A
Se describen los códigos de ccess para los parámetros en CLData
en la documentación del postprocesador "Ciclo de pruebas <WProbing> - Parámetros de sondeo de esquinas externas de triple pared"
.
Elementos adicionales

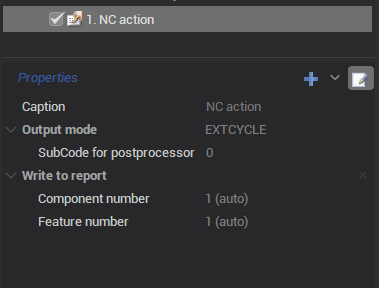

Medidas adoptadas por las autoridades nacionales
Los Algunas subrutinas pueden ser llamadas después de varios ciclos de medición sucesivos. Realiza acciones o cálculos adicionales basados en las mediciones que se acaban de tomar. Estos pueden ser: cálculo de valores promedio, desviaciones, puntos de intersección entre varias superficies, registrando estos valores en algunas variables de rack.
No genera ningún movimiento. Sin embargo, puede contener parámetros que necesitan ser mostrados directamente en la NC usando el comando Insertar o como un ciclo con una matriz de parámetros numéricos. A través del mecanismo de propiedades personalizadas, puede añadir cualquier parámetro allí. Basado en estos parámetros en el postprocesador, será posible formar las llamadas necesarias a subrutinas y acciones adicionales. Notas: Para añadir propiedades personalizadas, el <Mostrar herramientas de expertos> el modo debe estar activado. < Medidas adoptadas por las autoridades nacionales > se encuentra en < Ciclo de sonda > - < Diseñar un nuevo ciclo >.
A
Se describen los códigos de ccess para los parámetros en CLData
en documentación postprocesador "Ciclo de pruebas <WProbing> - Parámetros adicionales"
.

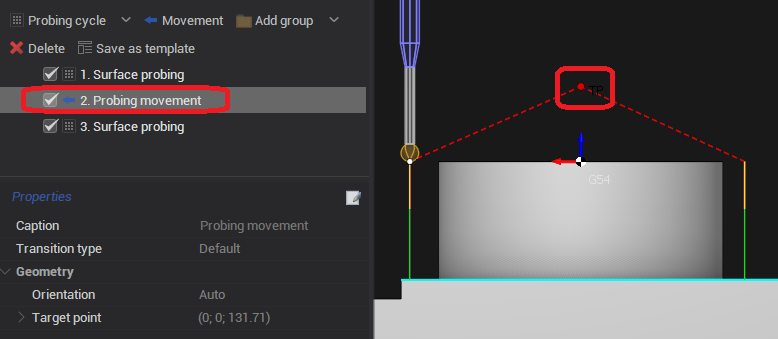

Movimiento
Elemento para movimiento adicional, por ejemplo para evitar obstáculos. Es necesario establecer el <Punto de meta> a través de la cual se creará un movimiento adicional.

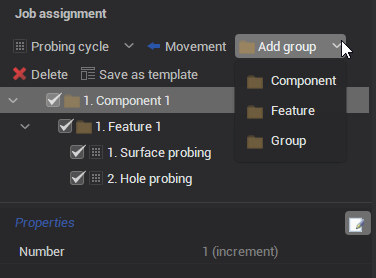

Elementos para agrupar
Los ciclos de medición complejos para la medición de piezas complejas generalmente se realizan no de forma aislada sino en mediciones sucesivas conectadas entre sí. Por ejemplo, se realizan varias mediciones y luego el resultado total se calcula y escribe en el informe bajo ciertos números que corresponden al nivel jerárquico del elemento medido.
Hay tres tipos de grupo:
<Grupo> - agrupación general;
<Componente> - parte a medir;
<Característica> - elemento individual o superficie que se está midiendo actualmente.
El nivel de abajo va directamente a ciclos de medición. En las propiedades de los grupos, puede establecer el número manualmente, pero por defecto se incrementa automáticamente en relación con el valor anterior dentro del grupo del tipo correspondiente. El tipo y el número del grupo determina su nombre.
