Proyección de fronteras exteriores
Los

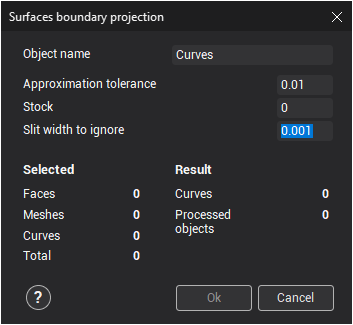

el botón abre la ventana <Surfaces borde de proyección>. La función se utiliza para la construcción de proyecciones envolventes exteriores de las superficies y mallas seleccionadas en el plano XY de la corriente sistema de coordenadas. Además de los bordes de superficies, la función permite proyectar curvas ordinarias en el plano. Las curvas que crea se pueden utilizar al asignar parámetros para operaciones de mecanizado.
<Nombre del objeto> – el nombre de la curva resultante. Si se crean varias curvas como resultado de la proyección, entonces se colocarán en un nuevo grupo con el nombre definido en este campo. La nueva curva o grupo se creará en el actual activo grupo.
<Tolerancia de aproximación> – desviación externa máxima de las curvas resultantes de los bordes de la superficie. Para curvas ordinarias este valor se utiliza como tolerancia de aproximación por arcos.
<Stock> – valor de desplazamiento para las curvas resultantes lejos de los bordes de la superficie. El valor positivo da un desplazamiento hacia fuera de la superficie, negativo – hacia adentro (equidistante a la proyección de la curva equidistante).
<Anchura de la ranura para ignorar> – valor máximo de huecos entre superficies que se ignorarán. Si las superficies se unen con alta precisión, entonces el contorno de las superficies se proyectará, si es con bajo – entonces cualquier hueco entre superficies vecinas se incluirá en la curva proyectada.
El panel <Selected> muestra el tipo y el número de objeto seleccionado para la proyección del límite.
<Faces> – número de superficies seleccionadas.
<Meshes> – número de mallas seleccionadas.
<Curvas> – número de curvas seleccionadas.
<Total> – número total de objetos geométricos seleccionados.
El panel <Result> muestra el número de objetos seleccionados para la operación de contorno proyectada, y el número de curvas que se crearán (si los objetos proyectados son muy complejos, el cálculo de la proyección puede tomar algún tiempo).
<Curvas> – número de curvas obtenidas.
<Objetos procesados> – número total de objetos procesados.
Al cambiar cualquier parámetro de proyección, los valores en el panel <Result> se recalculan automáticamente.
Si los resultados de los parámetros definidos son correctos, entonces la ventana debe cerrarse usando el botón <Ok>. La proyección del límite de los objetos seleccionados se colocará en el grupo activo. Para cancelar la función de proyección, pulse el botón <Cancelar> .
