Mecanizado trohoidal
Los cortes de alta velocidad están formados por la adición de círculos adicionales a la ruta de la herramienta. Este método permite reducir mucho los datos NC en comparación con la trochoide y al mismo tiempo asegurar la herramienta.

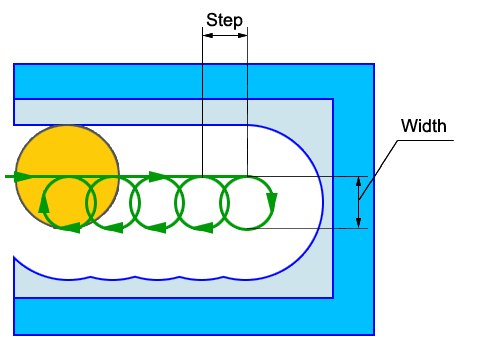

El ancho y el paso de la trayectoria de cortes de alta velocidad depende de los modos < cortes de alta velocidad > . Sistema CAM da 4 modos:
Con este modo los círculos adicionales no se formarán en ningún caso.
Atención: Si se asigna el paso del bolsillo más de la mitad del diámetro de la herramienta o el radio liso, entonces pueden permanecer islas no mecanizadas. Es obligatorio realizar la comprobación visual de la ruta de la herramienta en el modo <Simulation> .
<Para islas removiendo solamente>. El modo genera la cantidad mínima de los círculos adicionales. El diámetro de los círculos es mínimo y suficiente para eliminar las islas. El paso de corte es igual al diámetro de la herramienta;
<Con paso de bolsillo>. El modo garantiza la carga uniforme de la herramienta. El radio de los círculos adicionales no puede ser menor que el radio liso. El paso de los cortes es menor o igual a el escalón de bolsillo. El modo se recomienda para el mecanizado de alta velocidad;
<Reducir en la limpieza>. La trayectoria de la herramienta de cortes de alta velocidad se genera de manera similar al tercer modo, pero el paso de cortes en la limpieza es igual al paso de limpieza para reducir la vibración de la herramienta;
Atención: Si Paso de mecanizado gran entonces la mitad del diámetro de la herramienta o la herramienta tienen radio de esquina, entonces puede ser el resto de las islas de material. Debe comprobar visualmente este mecanizado en el modo < Simulación > .
