Camino de herramientas tridimensionales
El mecanizado 3D de las esquinas está diseñado para la eliminación de material residual en las esquinas, y también en otras áreas, donde es imposible realizar mediante el uso de la herramienta con los parámetros geométricos definidos en el nivel de mecanizado actual. Si la herramienta tiene una parte perfilada, con un diámetro que disminuye gradualmente hasta el punto final, entonces al aumentar la coordinación Z de la herramienta, será posible el mecanizado de áreas más "estrechas".

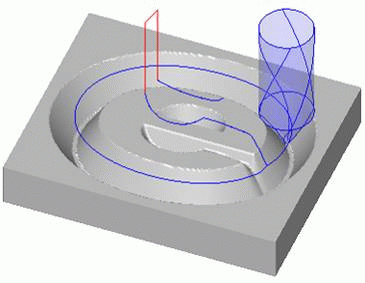

El camino de herramientas durante el mecanizado de esquinas 3D representa por sí mismo una curva, a lo largo de la cual la herramienta toca el contorno definidor del modelo en varios puntos simultáneamente. La coordenada Z de la herramienta se define con respecto a la geometría de la herramienta y la distancia al contorno del modelo en cada punto.
Utilizando el mecanizado de esquinas en 3D, el usuario puede crear esquinas interiores afiladas en el modelo que se está mecanizando y en áreas de ancho más pequeñas mediante una sola pasada tridimensional de la herramienta.
La función de mecanizado de esquinas 3D para las operaciones de grabado y embolsado se puede activar en la <Estrategia> página.
