Máquina interactiva

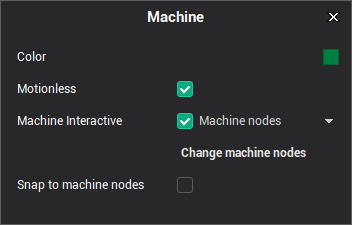

El sistema proporciona la capacidad de controlar interactivamente la máquina y cambiar sus parámetros de visualización. Para activar o desactivar esta función, utilice el elemento especial en el menú emergente del botón de visibilidad de la máquina.
Se resaltarán los componentes de la máquina bajo el cursor. Una línea punteada muestra el eje de rotación para ejes rotativos. Después de hacer clic en cualquier nodo de la máquina, se mostrará la ventana de parámetros visuales:
1 — Nombre del nodo
2 — Posición actual del eje : Puede introducir el valor deseado o utilizar la rueda del ratón para configurarlo. Este campo se muestra sólo para los nodos móviles de la máquina.
3 — Color del nodo de la máquina : Haga clic para abrir el diálogo Seleccionar color.
4 — Visibilidad de los nodos de la máquina
5 — Cambiar al modo fantasma : En este modo, sólo se mostrarán nodos invisibles
6 — Modo de pintura de nodo de máquina (Wire, Shade, Edge-Shade)
7 — Activar el modo metálico
8 — Transparencia de los nodos de la máquina
9 — Nivel de transparencia de los nodos de la máquina

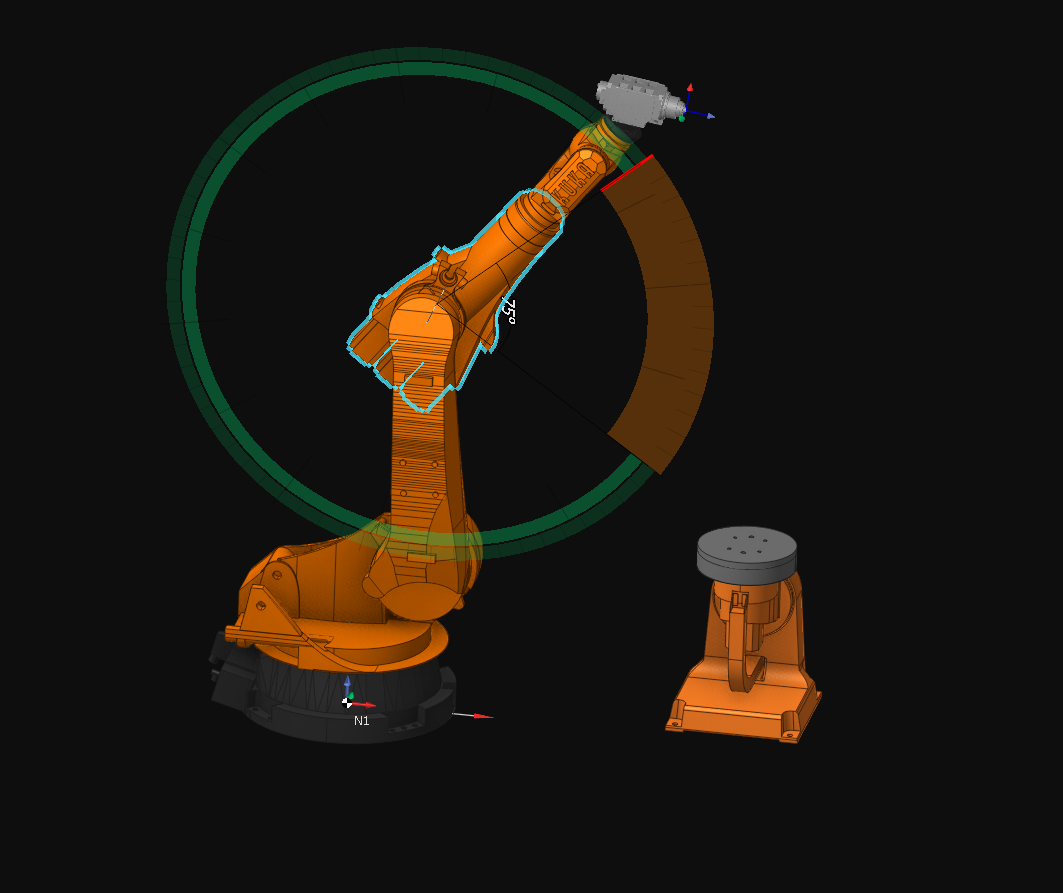

Puede mover los nodos de la máquina usando arrastrar y soltar. Si un nodo no es móvil, se moverá el nodo principal móvil más cercano. Para los nodos rotatorios, se mostrará un círculo auxiliar que muestra el plano de rotación. El radio del círculo es igual a la distancia desde el eje de rotación hasta el punto donde se hace clic en el nodo de la máquina.
También es posible configurar la posición de toda la máquina definiendo la posición de la herramienta deseada. La máquina ajustará las posiciones de los nodos para alcanzar la posición de la herramienta especificada. Arrastrar y soltar la herramienta para utilizar esta función. Si la máquina no tiene una herramienta activa, se mostrará un punto amarillo en su lugar. La herramienta se mueve a lo largo del plano de visión, así que establezca el vector de vista a lo largo de los ejes X, Y o Z para un control preciso.
Véase también:
Control gráfico de ventanas y visualización
