Operaciones de los usuarios

Cada operación tecnológica del sistema CAM tiene el kit de parámetros ricos, que le permite construir una estrategia de mecanizado flexible para los procesos tecnológicos complejos para las piezas exactas. Después de la creación de la operación ya tiene algunos valores de parámetros predefinidos – se llama “parámetros predeterminados del sistema”.

El desarrollo del proceso tecnológico generalmente incluye los siguientes pasos:

• Determinación de la estrategia de mecanizado para un elemento específico de una pieza.

• Determinando la operación que es capaz de implementar la estrategia adecuada.

• Creando operación y especificando el elemento de la pieza mecanizada como asignación de trabajo.

• Calculando camino de herramientas.

• Analizando el camino de herramientas.

• Modificar los parámetros tecnológicos de la operación para lograr mejores resultados.

• Estos tres últimos pasos deben repetirse hasta que se alcance el resultado deseado.

Para proporcionar un enfoque universal y versátil las operaciones del sistema CAM tienen muchos parámetros. Por lo tanto, el proceso de personalización de la operación puede tomar mucho tiempo y un esfuerzo significativo. El sistema CAM proporciona la característica < Operaciones de usuario > para reducir el tiempo requerido para diseñar operaciones. Permite especializar las operaciones del sistema CAM universal

Después de configurar la operación para fines específicos es posible guardar sus parámetros establecidos bajo el nombre determinado en el archivo externo *.stox. Al procesar el siguiente elemento similar es posible descargar este conjunto de parámetros y, por lo tanto, reducir en gran medida el tiempo para configurar la operación. Como una operación de usuario se puede guardar no sólo las operaciones individuales, sino también varias operaciones. Para este propósito estas operaciones se colocan en el grupo y este grupo se guarda como la operación de usuario.

Las operaciones de usuario se pueden importar fácilmente a otro ordenador simplemente transfiriendo archivos *.stox de las operaciones correspondientes.

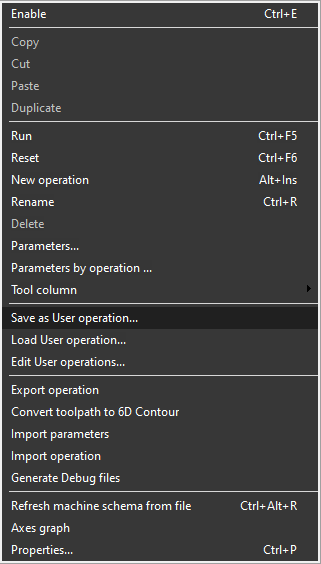

Para guardar y cargar parámetros predeterminados utilice el menú emergente de operaciones en la pestaña <Lista de operaciones tecnológicas> de la pestaña <Tecnología> .

Después de elegir el elemento <Guardar como usuario...> los parámetros de la operación actual se guardarán en el archivo *.stox especial independientemente del proyecto actual y, por lo tanto, se pueden utilizar en otros proyectos. Antes de guardar la ventana de operaciones de usuario se abrirá en la que se pueden configurar algunas propiedades.

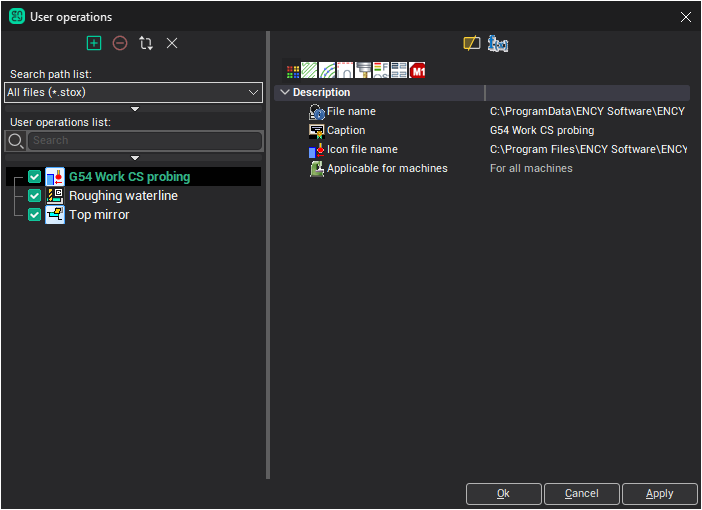

En la parte izquierda de la ventana hay la lista de rutas de búsqueda para buscar archivos de operaciones de usuario, la lista de operaciones de usuario disponibles y el panel de filtros. Filtro le permite encontrar rápidamente la operación por la ubicación del archivo, por el tipo de operación, por la máquina o simplemente por nombre.

Para controlar las listas deben usar los botones de arriba en la parte superior izquierda de la ventana.

• Abre el diálogo de selección de carpetas y le permite añadir la carpeta seleccionada a la lista de rutas destinadas a la búsqueda de los archivos de las operaciones del usuario (*.stox).

• Elimina la carpeta seleccionada de la lista de rutas de búsqueda. Físicamente la carpeta no se elimina.

• Le permite forzar a reiniciar la búsqueda de los archivos de operación *.stox de usuario en carpetas que se especifican en la lista de rutas de búsqueda.

• Elimina físicamente el archivo de operación de usuario seleccionado del disco duro y lo excluye de la lista. La casilla de verificación junto al nombre de la operación en la lista le permite desactivar la visibilidad y accesibilidad de las operaciones de usuario sin borrar el archivo.

Desde el lado derecho de la ventana está el inspector de propiedades que muestra los parámetros de la operación de usuario seleccionada agrupada por pestañas. La primera pestaña tiene los siguientes parámetros básicos.

• <Nombre del archivo> - el nombre completo del archivo *.stox. Dependiendo de dónde guarde el archivo, cualquier usuario de este equipo o solo el usuario actual puede acceder a la operación. Por defecto, los archivos se guardan en una carpeta especial para operaciones de usuario disponibles para todos los usuarios. Sin embargo, puede elegir un nombre y ubicación completamente arbitrarios para guardar el archivo, incluida la ubicación de la red.

• <Caption> - nombre de la operación del usuario, que se mostrará en una lista y se asignará por defecto al añadir la operación al proceso tecnológico.

• <Icon file name> - image file name of cualquiera de los formatos de imagen comunes que aparecerán junto al nombre de la operación.

• <Aplicable para máquinas> - opción permite limitar el alcance de funcionamiento y permite que sea inaccesible para añadir al proceso tecnológico, dependiendo de la máquina actualmente activa. Esta opción puede ser útil cuando se trabaja con varias máquinas en un solo equipo. Al seleccionar <Para todas las máquinas> elemento la operación estará disponible independientemente de la máquina seleccionada. Si el elemento <Para máquinas seleccionadas> se especifica entonces una lista de máquinas se encuentra disponible en la que se puede marcar las máquinas para las que debe estar disponible la operación.

Los parámetros se encuentran en las otras pestañas pueden variar y depender del tipo particular de operación. Todos ellos también están disponibles para permitirle editar fácilmente los valores sin cambiar los parámetros de la operación del sistema CAM de origen a partir de la cual se creó esta operación de usuario.

Por encima de la lista de parámetros se encuentran algunos botones para controlar la visualización de estos parámetros.

• permite ocultar / mostrar las propiedades cuyos valores coinciden con los valores predeterminados del sistema para este tipo de operación. Esto hace que sea más fácil distinguir entre los parámetros importantes que se han cambiado con respecto a la fuente. En los valores de inspector que coinciden con los valores predeterminados se muestran con color gris. Para devolver el valor editado de cualquier campo en el estado predeterminado, es necesario seleccionar el contenido del campo y pulsar la tecla Eliminar en el teclado.

• permite ver y editar las fórmulas para los parámetros calculados. Los valores para los parámetros de las operaciones se pueden definir no sólo con números de constantes y cadenas, sino también con expresiones formulativas. Esto le permite hacer que dependan de otros parámetros y más flexibilidad para gestionar su comportamiento. Los campos calculados se muestran en el inspector con color verde. Las expresiones pueden utilizar operaciones matemáticas "+, -, *, /, ^, (, ), <, >", funciones trigonométricas, así como enlaces a otros parámetros. Para añadir un enlace a otro parámetro en una expresión que necesita especificar el nombre del parámetro entre corchetes como este: [Longitud].

Hay varias maneras de añadir una instancia de una operación de usuario previamente creada en el proceso tecnológico del proyecto exacto.

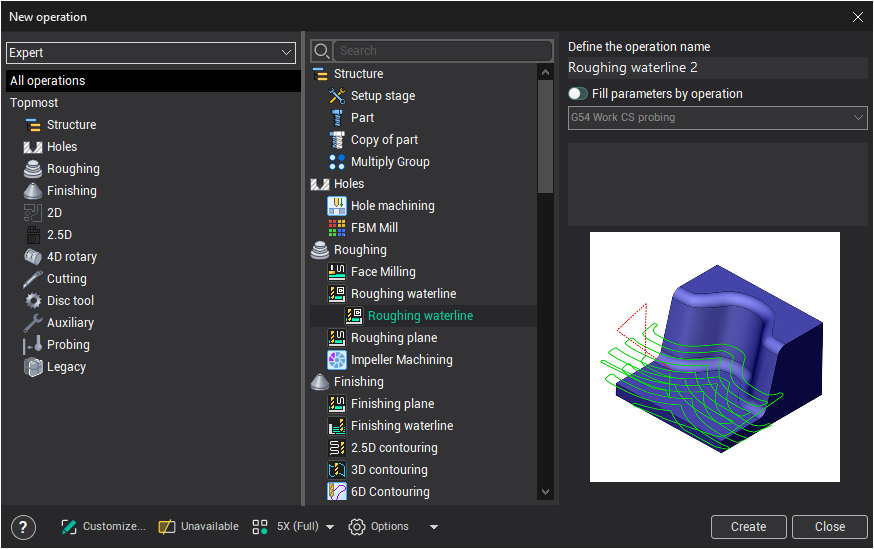

En el Nueva ventana de operación , seleccione una operación de usuario creada previamente.

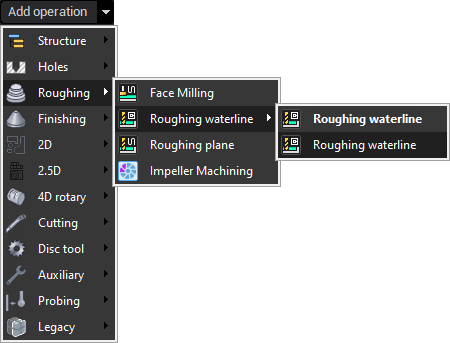

La creación de la operación del usuario también está disponible en la nueva operación emergente junto al botón <New> en la pestaña <Tecnology> .

Los parámetros de la operación de usuario se pueden aplicar a la operación no sólo durante su creación, sino también a la operación existente. Seleccione el elemento de menú <Carga de la operación de usuario...> en la ventana emergente de la operación para esto. Aparecerá la lista de operaciones de usuario que está disponible para este tipo de ciclo. Cuando seleccione un parámetro de elemento de la operación de usuario seleccionada se cargará en la operación actual del sistema CAM.
