Ventana de edición de reglas de aproximación/retorno

Seleccionar el tipo de enfoque/retorno

Utilice el cuadro combinado anterior para seleccionar el tipo de definición del enfoque. Por ejemplo, ' Del anterior « elemento significa que el enfoque será el mismo que en la operación anterior . Ver el Artículo principal para obtener más información sobre los tipos de enfoque/retorno.

Edición interactiva del enfoque/retorno

En el diálogo de edición de enfoque/retorno puede definir la ruta de la herramienta de aproximación/retorno de la operación o editar la lista de reglas de la máquina. La ventana de diálogo se divide en tres áreas.

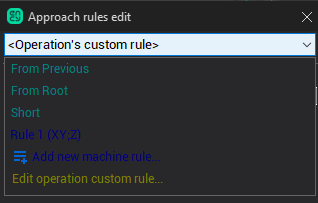

1. En el combobox superior puede seleccionar para editar el enfoque/retorno propio de la operación o uno de los elementos de la lista de reglas.

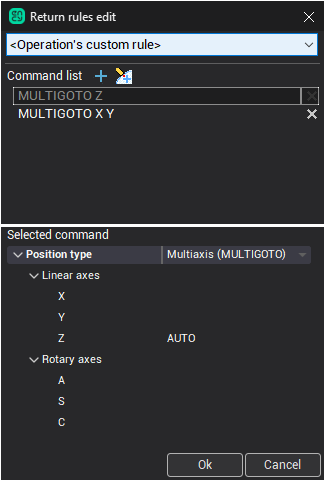

2. Abajo, en el centro del formulario, están los comandos de lista que definen la regla seleccionada actual. Cada línea (comando) en esa lista representa un punto distinto de la ruta de inicio. Un punto tiene el siguiente formato.

• Si G53 está presente al principio de una línea, las coordenadas siguientes son las coordenadas en el sistema de coordenadas de la máquina, de lo contrario las coordenadas son las coordenadas de la punta de la herramienta en el sistema de coordenadas de la pieza de trabajo actual.

• El texto siguiente tiene el siguiente formato: Nombre del eje 1 movido, que el valor opcional de los ejes 1 movidos entre corchetes (por ejemplo, X1 o X1 (30)), luego espacio, que el nombre del eje 2, luego valores opcionales de los ejes 2, luego espacio, etc.

Si no se especifica ninguna coordenada después de un nombre de eje, significa que la coordenada correspondiente se calcula automáticamente mediante el sistema CAM. Para una ruta de aproximación la coordenada se toma desde el primer punto de la ruta de mecanizado, para una ruta de retorno la coordenada se toma desde la posición de cambio de herramienta. Así, por ejemplo, si se establece una ruta de aproximación a "X Y; A;C; Z", la herramienta se moverá de una posición de cambio de herramienta al primer punto de la ruta de mecanizado primero por los ejes X e Y simultáneamente, que por eje A, que por eje C, el movimiento final será un zambullido vertical a lo largo del eje Z.

• Para añadir un nuevo comando vacío pulse la tecla botón, y para añadir estado actual de la máquina como un comando pulse la tecla Para eliminar el comando de la regla, haga clic en el icono 'X' en la columna derecha. Utilice arrastrar'n'drop para organizar los comandos en el orden deseado.

• Haga doble clic en el comando para establecer la posición de la herramienta de acuerdo con las coordenadas definidas en el comando seleccionado

• Utilizando el menú emergente (haga clic derecho en el comando) o la tecla de acceso rápido correspondiente puede cortar, copiar, pegar o eliminar las órdenes seleccionadas.

• Puede editar el texto del comando directamente usando el elemento emergente "Editar" (o pulse Ctrl+E).

3. En la parte inferior del formulario hay una lista de ejes de la máquina. Para añadir un nuevo punto de referencia a la ruta debe llenar las coordenadas de los ejes apropiados con los valores deseados, y/o establecer algunos de ellos en AUTO haciendo clic en el botón elipses junto a un eje. Para editar un punto de referencia simplemente haga clic en él en la lista superior, la lista inferior se actualizará en consecuencia. Después de eso puede cambiar los parámetros del punto de referencia.

La opción 'Position type' en el centro del inspector se utiliza para establecer el modo de un punto de referencia. Cuando se marca, se convierte un punto de referencia en un punto de referencia G53. Para un punto de referencia G53 coordenadas se especifican en el sistema de coordenadas de la máquina. Esos puntos son salida en un CLDATA usando comandos PhysicGOTO, mientras que los puntos de referencia regulares se especifican como coordenadas de una punta de herramienta en el sistema de coordenadas de la pieza de trabajo actual. Esos puntos son salida en un CLDATA usando comandos GOTO y MULTIGOTO.

Como los puntos de referencia de aproximación y retorno se pueden especificar en términos de ejes de máquina sin valores explícitos de coordenadas, es posible definir para un enfoque estándar de máquina real y secuencias de retorno. Por ejemplo, para una fresador de cinco ejes una secuencia de aproximación predeterminada puede parecerse a XY; A C; Z, una secuencia de retorno puede parecerse a Z; XY; A C.

Editar la lista de reglas de la máquina

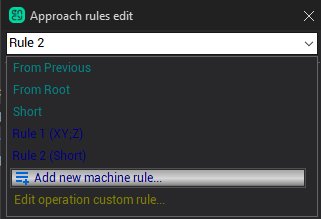

• Para editar interactivamente una de las reglas de aproximación/retorno en la máquina, seleccione primero por su nombre usando el combobox superior. El árbol de órdenes se actualizará de acuerdo con la regla seleccionada. A continuación, la regla se puede editar de la misma manera que la propia regla de la operación.

• El combobox se puede utilizar como una edición para cambiar el nombre de la regla actual.

• Para eliminar la regla de la lista, haga clic en el icono "X" que aparece cuando se pasa el ratón sobre un elemento en el combobox.

• Para añadir nueva regla vacía al uso de la lista ' Añadir nueva regla de la máquina ' botón en la lista desplegable.

• Para volver a la regla de la operación, haga clic en ' Editar regla de operación personalizada.. '

Véase también:

Lista de aproximación/retorno de la máquina

Visión general de las reglas de aproximación y retorno
