Sinopsis de la lista de enfoque/retorno

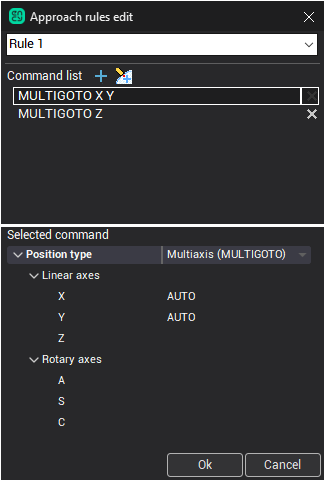

En la sección "Leads" del archivo xml de la máquina se pueden especificar varias reglas para el acercamiento/retorno para un uso conveniente. Cada elemento de la lista tiene un nombre para distinguirlo de otras reglas. Si la regla de la lista fue editada, afectará a todas las operaciones que hacen referencia a esta regla. Para asignar una regla a la operación, seleccione el elemento necesario en el Formulario de aproximación/retorno de edición :

Opción de la lista de enfoque/retorno

Hay una manera alternativa de tener varias reglas para el acercamiento o retorno - crear submáquinas para los pares portapiezas / portaherramientas utilizados en el proyecto y definir el enfoque apropiado y la regla de retorno para cada submáquina. Definición de la submáquina en los esquemas de la máquina para obtener más información sobre las submáquinas en el sistema CAM.

Edición de la lista de enfoque/retorno

Hay 2 maneras de editar la lista de enfoque/retorno de la máquina.

1. Edición directa del archivo xml de la máquina (mostrado en este artículo)

2. Usando el método/formulario de edición de retorno Para mostrar el formulario haga clic en el botón de elipsis en el campo de edición de aproximación/retorno.

Archivo xml de la máquina de edición

La lista de enfoque/retorno de la máquina se encuentra en el <Leads> sección (anteriormente aquí se podría especificar sólo una regla de enfoque/retorno). <Comandos de aproximación> y <ReturnCommands> son los nombres de las respectivas subsecciones. Cada regla tiene 3 campos:

1. <RuleID> - GUID único de la regla. Se utiliza como método para las operaciones para hacer referencia a una regla en particular. Vea la GUID de la operación como un ejemplo.

2. <Name> - nombre de la regla.

3. <Comando> - la regla misma, la secuencia de puntos intermedios de aproximación/retorno. Para especificar el enfoque/retorno con el uso de la palabra clave de evitar colisiones ' Auto '.

4. <Type> - tipo de regla que define el caso de uso posible para el enfoque/regreso. Actualmente hay 4 tipos disponibles:

• LCS - enfoque/retorno sólo se puede utilizar si el sistema de coordenadas local está habilitado para la operación.

• TCPM - se puede utilizar sólo si la gestión del punto central de la herramienta (TCPM) está activada (tanto LCS como TCPM no se pueden activar al mismo tiempo).

• General - la regla se puede utilizar sólo si LCS y TCPM están apagados.

• Indefinido - la regla no depende de LCS o estado TCPM. Si el tipo no fue definido explícitamente se supone que es 'Indefinido'.

A continuación se muestra el ejemplo parcial del archivo xml:

Conversión de la versión anterior de máquinas/proyectos

Cuando se abre la máquina de versión anterior por primera vez, se crea la lista que consiste en la regla anterior de aproximación/retorno de la máquina. También la operación raíz hace referencia a esta regla (si no se le asigna ninguna regla personalizada). Como resultado, las operaciones que tienen el tipo de regla 'De la operación raíz' utilizan el mismo enfoque/retorno que antes.
