Ciclo de embolsado del agujero (W5DHolePocketing(491))

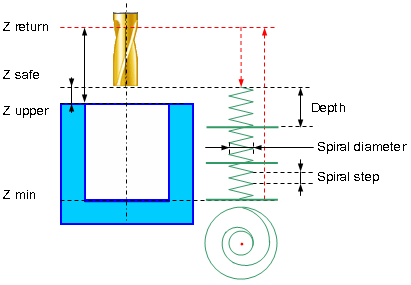

El ciclo se utiliza para mecanizar agujeros cuyo diámetro es mayor que el diámetro de la herramienta. El embolsado se realiza por capas. La herramienta corta a lo largo de una espiral a cada capa y luego expande el agujero al diámetro deseado moviéndose a lo largo de la espiral de Arquímedes con paso de acabado a lo largo del círculo. La espiral de Arquímedes se aproxima por los arcos de círculo.
El ciclo de embolsado del agujero incluye lo siguiente:
Rápida aproximación al centro del agujero en el nivel <Z retract>.
Movimiento rápido al nivel <Z safe> .
El diámetro espiral <Ds> se especifica en los porcentajes del diámetro de la herramienta. La inmersión se define por el ángulo <a> o el paso <Hi>.
Arquímedes espiral con <Paso S> movimiento en ese nivel hasta que el eje de la herramienta ha alcanzado el círculo con diámetro igual al diámetro del agujero reducido por el diámetro de la herramienta.
Terminar paso a lo largo especificado arriba círculo sin cambio de nivel.
Repita los tres pasos anteriores hasta que la profundidad deseada del agujero sea mecanizada con desplazamiento al siguiente punto de corte sin cambio de nivel.
Regresa al centro del hoyo.
Viaje rápido al nivel <Z retract>.

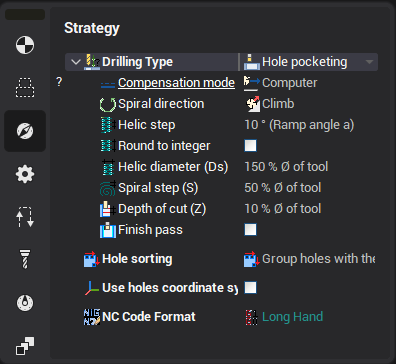

El panel de parámetros de embolsado define los parámetros del ciclo de embolsado de agujeros.
La dirección espiral define la dirección de torsión. Puede tener los siguientes valores:
<Derecha>. La espiral está torcida a la derecha. La herramienta gira en sentido de las agujas del reloj si se observa desde arriba.
<Izquierda>. La espiral se retorce a la izquierda. La herramienta gira en sentido contrario a las agujas del reloj si se observa desde arriba..
<Counter>. La dirección de giro espiral está determinada por la dirección de rotación del husillo y corresponde a la fresado de corte. Cuando la dirección de giro de la herramienta de fresado del contrapelo y la dirección de espiral son opuestas unas a otras.
<Seguir>. La dirección de giro espiral está determinada por la dirección de rotación del husillo y corresponde a la fresado de corte descendente.
Nota: La dirección de la rotación de la herramienta se define en la página Herramienta del diálogo de parámetros de operación.
El paso de espiral se define en el campo con el mismo nombre en el panel de parámetros de bolsillo. Si se selecciona el ángulo de inclinación (a) en el cuadro, el valor del paso depende del radio de espiral y se especifica como el ángulo de inmersión en grados. Si se selecciona la distancia, el valor es un paso en las unidades de medida actuales (mm o pulgadas).
El conteo de giros redondos a entero recalcula el valor de paso para obtener el valor entero de las bobinas.
La profundidad del corte (Z) define la distancia entre las capas horizontales. Se puede especificar de diferentes maneras:
<Distancia>. La profundidad se define como valor absoluto en las unidades de medida de corriente (mm o pulgada).
<% D de la herramienta>. La profundidad se define como los porcentajes del diámetro de la herramienta.
<Count> El valor define la cantidad de capas. Así que el paso se calcula como la profundidad del agujero dividido en el recuento de capas.
El diámetro de la espiral de inmersión (Ds % de la herramienta) se especifica en los porcentajes del diámetro de la herramienta. El paso de la espiral de Arquímedes (Ds % de la herramienta) se especifica también en los porcentajes del diámetro de la herramienta.
Si la pasada de acabado está activada, se genera el pase de círculo adicional antes de la pasada final en cada capa. El valor cerca de la pasada de Finaliza define el stock para la pasada final en unidades actuales (mm o pulgada). Esta característica permite eliminar el stock igual de pasada final.
