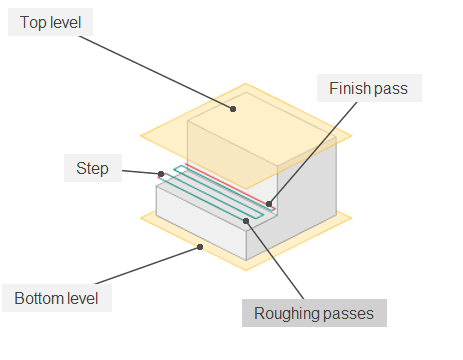

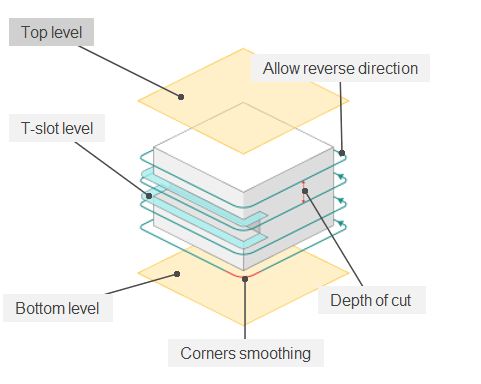

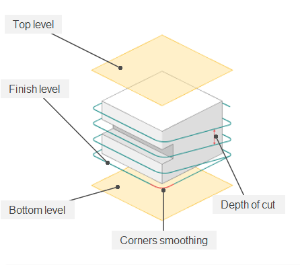

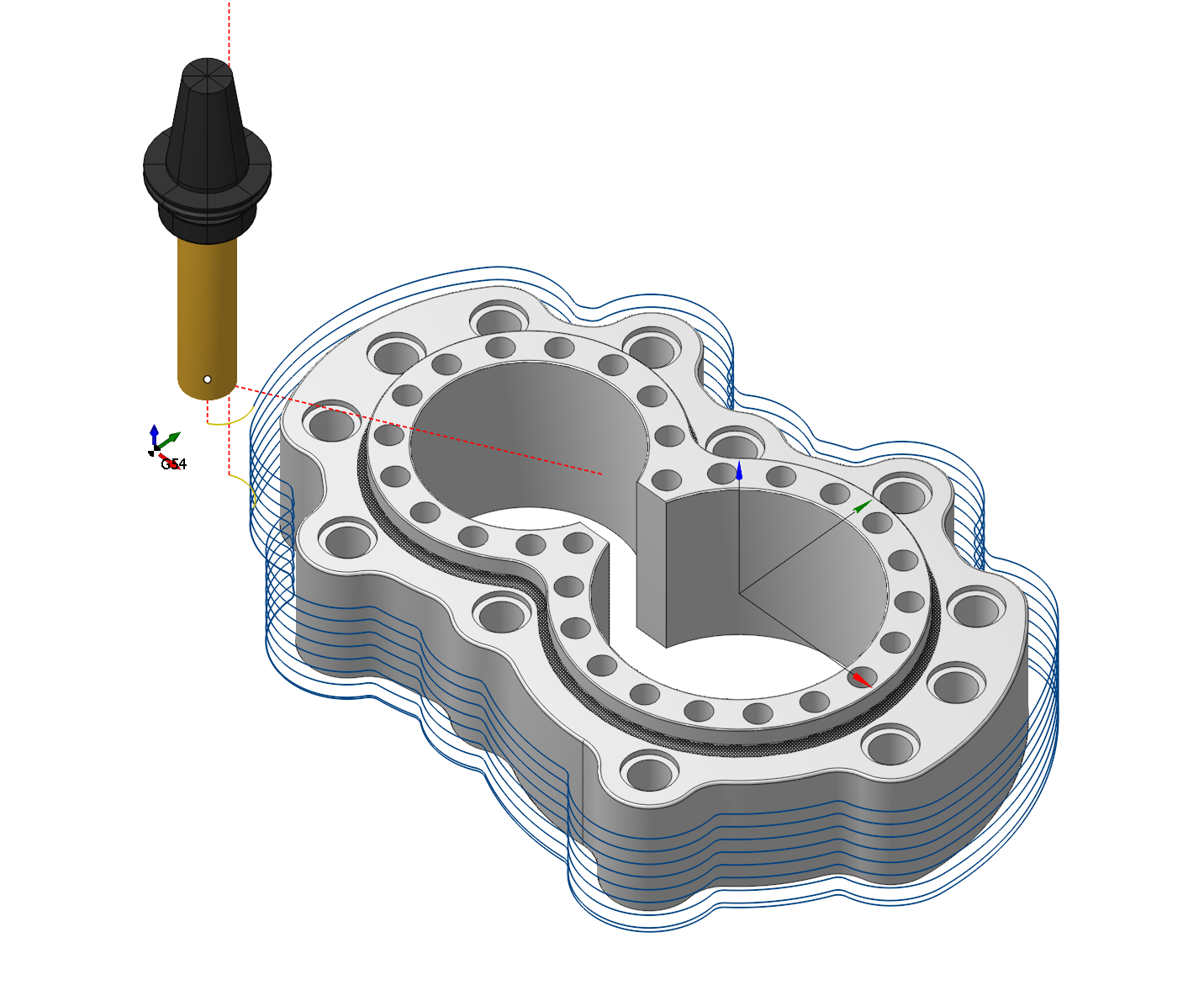

El nivel más alto. El nivel superior para el mecanizado se puede ajustar dinámica o dimensionalmente. El valor predeterminado se basa en el nivel de la pieza de trabajo.

Abajo nivel. El nivel superior para el mecanizado se puede ajustar dinámica o dimensionalmente. El valor predeterminado se basa en el nivel de la pieza de trabajo.

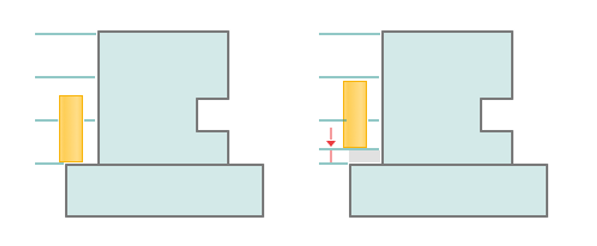

Limpieza Z. La función añade un pasaje adicional delante del nivel inferior a una distancia especificada en el parámetro.

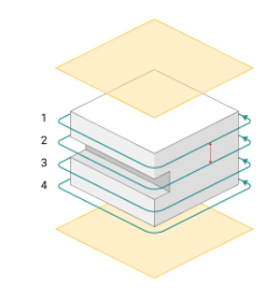

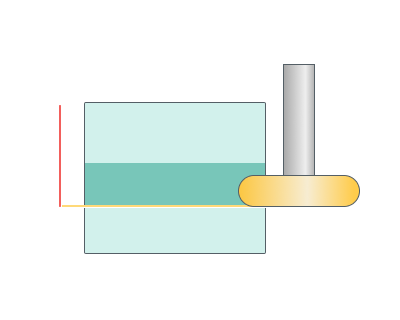

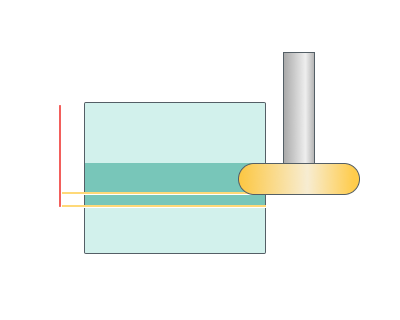

Nivel T-slot. Diseñado para herramientas de corte descendente.

El primer pase (arriba) se hace a una distancia de la altura de la herramienta de la nivel superior.

Si el espesor de nuestra herramienta es mayor que la distancia entre los niveles superior e inferior, entonces aparecerá el error: El tamaño de la herramienta es más que T-slot. Al activar esta opción es necesario comprobar esta condición.

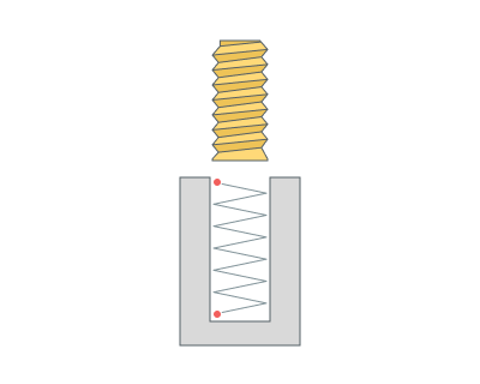

Ajusta el paso. Si está habilitado: (por defecto) - ajusta el paso para asegurar que el número de revoluciones es un entero. Si es posible redondear a un número menor o mayor de revoluciones dentro de la Desviación del Paso Máximo %, ajusta el paso para este número específico de revoluciones. Sin embargo, si el paso se desviaría más allá del porcentaje de desviación aceptable, completa la mayoría de revoluciones con el paso de usuario inicialmente establecido, y la primera revolución se completa con un paso que cumple con la porción restante para completar una revolución completa.

Si está desactivada: mantiene el paso.

Desviación del paso máximo. La desviación admisible del paso cuando Ajustar paso está activado. De forma predeterminada, se establece en el 10%

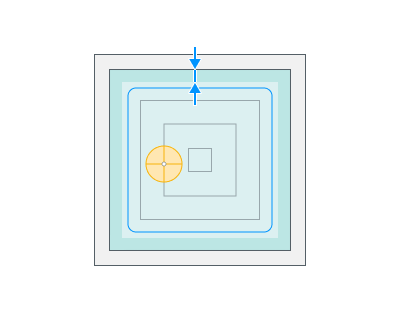

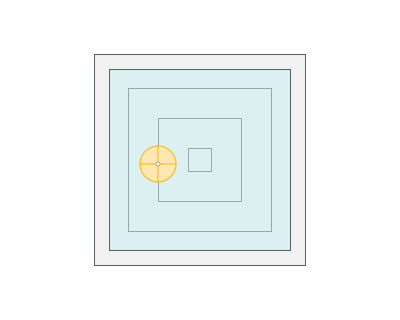

Terminar nivel. Al final del mecanizado helicoidal, se añade una pasada final a profundidad completa para eliminar cualquier 'ski-ramp' restante.

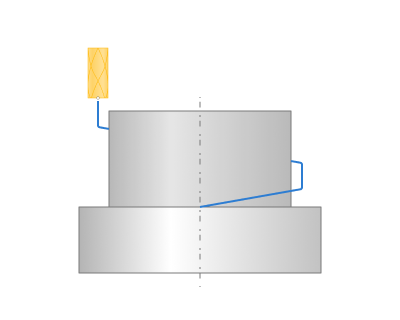

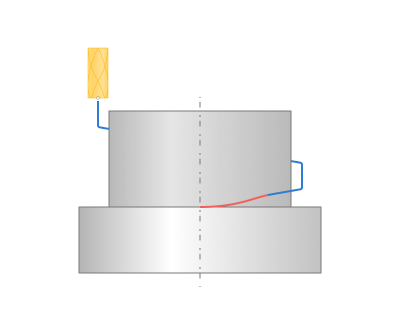

Suave por radio. Al elegir un Mecanizado helicoidal, se crea una transición en el área donde la pendiente de la espiral se cruza con un área plana.

Paso. Paso entre los pases de desbaratamiento.

Sólo en el nivel inferior. El corte final sólo se aplica a la profundidad final.

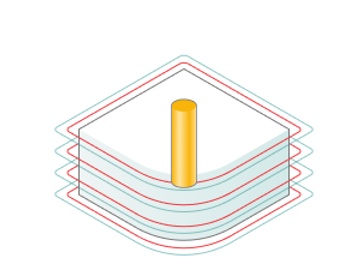

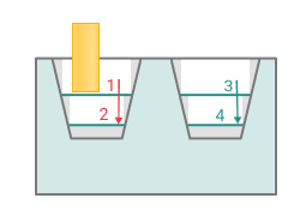

Por cavidades. Todos los niveles del primer perfil se mecanizan primero. Después se mecanizan todos los niveles del siguiente perfil.

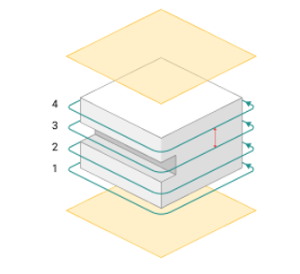

Por capas. La primera capa de todos los perfiles se mecaniza al principio y después se mecaniza la siguiente capa.

Dirección de mecanizado. Determina por dónde empezar a procesar.

Abajo.

Arriba.

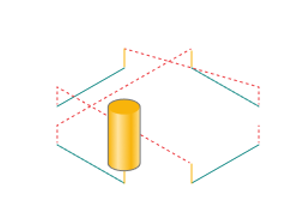

La reducción de los movimientos ociosos. El orden del mecanizado de perfiles se ordena para minimizar los movimientos de ralentí.

Permitan la dirección inversa. La dirección del mecanizado (climb / convencional) se alterna en cada nivel.

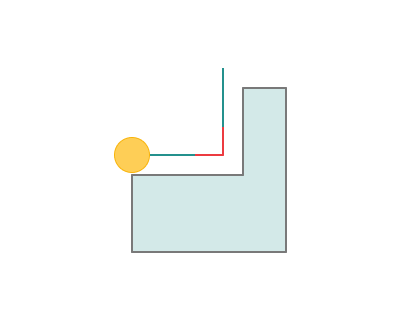

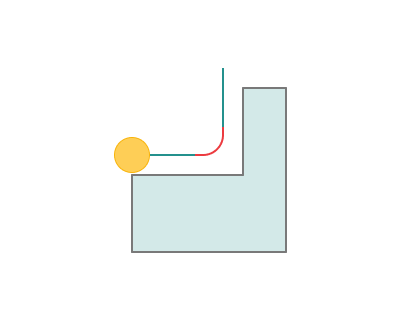

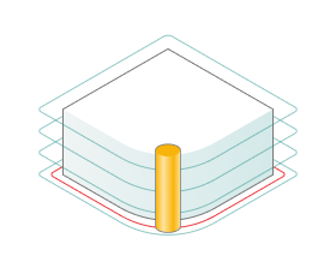

Esquinas internas. Rodando la esquina interna al valor introducido en el parámetro.

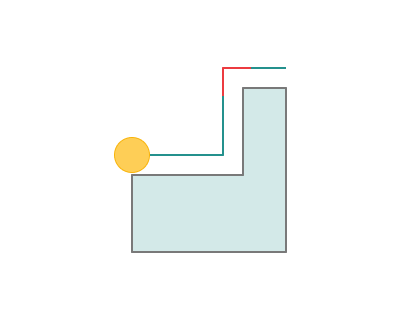

Esquinas fuera. Rodando la esquina de salida al valor introducido en el parámetro.

El tipo de rollo de esquina.

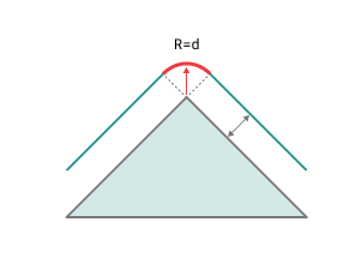

Por arco. Al rodar por arco, un arco cuyo radio es igual al valor de desplazamiento se insertará en el camino de herramientas.

Por tangente. En el modo tangente, los movimientos lineales se utilizan para transitar la esquina. La ruta de la herramienta antes y después de la esquina se extiende por la longitud de desplazamiento. Si la ruta extendida se intersecta entonces se trunca al punto de intersección, de lo contrario se crea un movimiento de conexión.

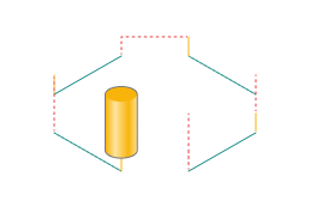

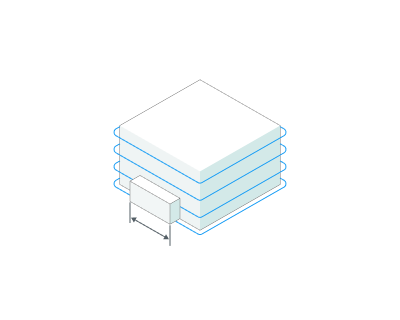

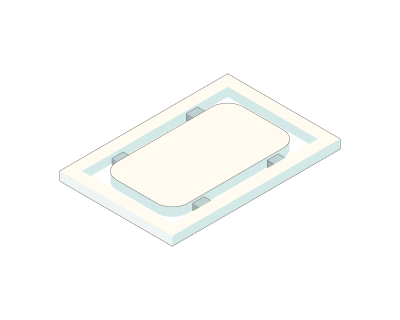

Tamaño predeterminado de la pestaña. Especifica los valores para los tamaños de pestaña predeterminados.

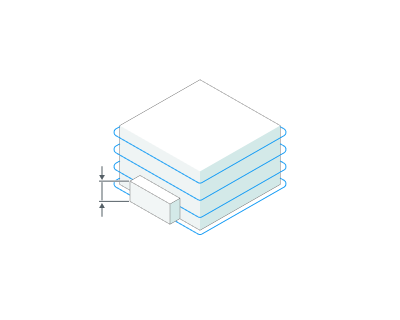

Altura predeterminada de la pestaña. Especifica los valores para los tamaños de pestaña predeterminados.

Sube. Método de subir al nivel superior de las pestañas.

Fuera. No hay ascensor, rápido se activa. Vamos al final del grifo a la derecha en el nivel actual.

Rápido vertical. Elevamos a una velocidad acelerada a la altura de la Ir arriba El puente.

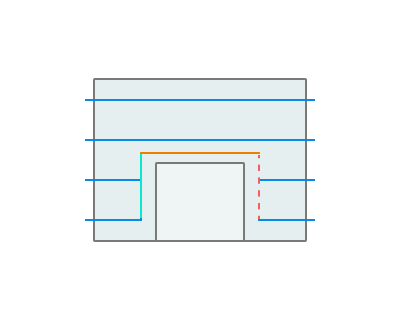

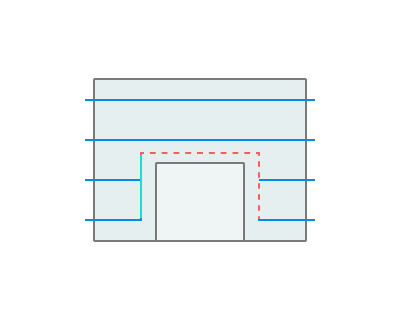

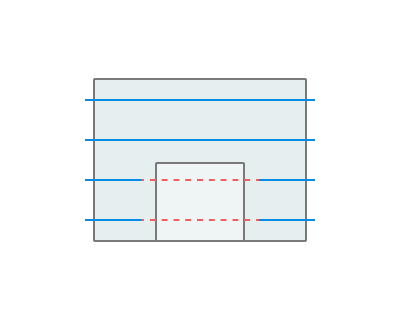

Ve arriba. Método de movimiento horizontal sobre los grifos. Puede ser rápido, en la alimentación de transición, en la alimentación de trabajo.

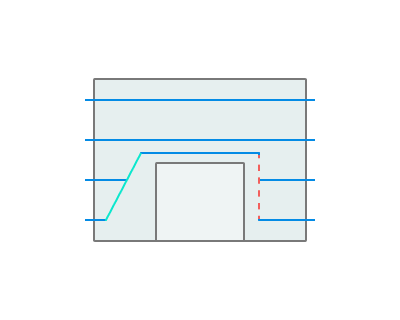

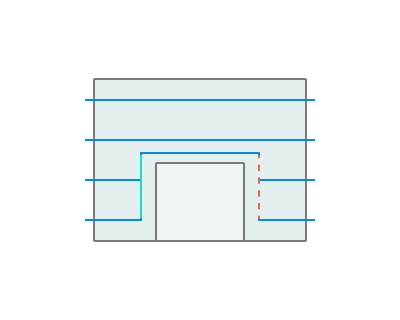

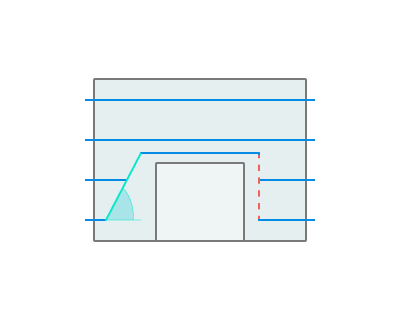

Baja. Método de caída en el pienso Plunge.

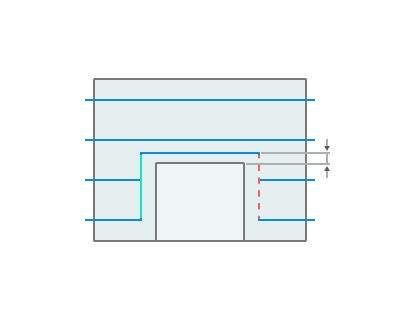

Gap por encima de la pestaña. La altura de la brecha desde la altura del grifo hasta el nivel en el que se ubicará la ruta de bypass del puente.

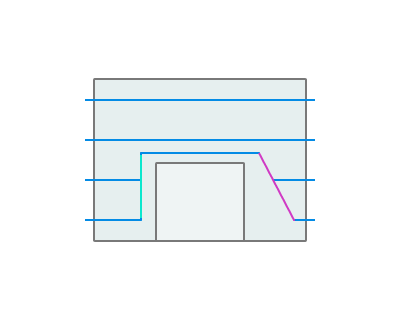

Retorno por ángulo. Elevar en el Alimentación de retorno en un ángulo dado

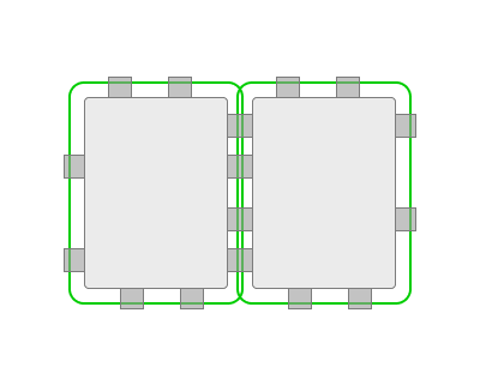

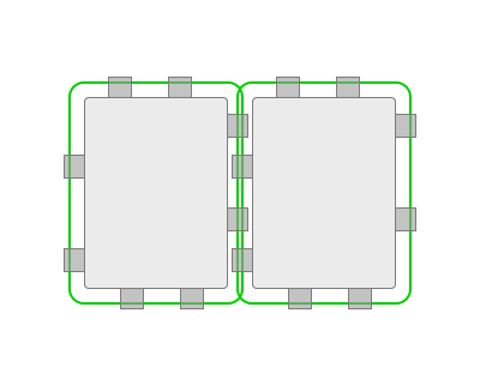

Combinar pestañas de curvas vecinas. Esta opción le permite tener en cuenta las pestañas del contorno actual y las más cercanas.

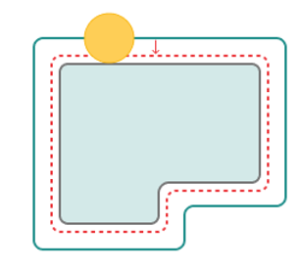

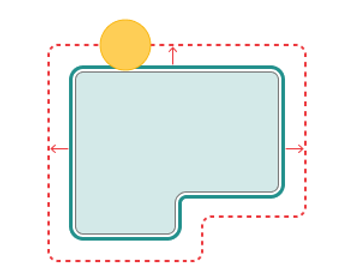

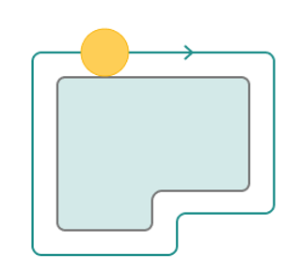

Uso de la compensación por radio.

Computadora. Se calcula un desplazamiento del camino de herramientas por el radio del cortador. En el camino de herramientas no se incluyen comandos de compensación por radio del cortador (CRC).

Control. Se calcula un camino de herramientas de línea central. Los comandos de compensación de radio de corte (CRC) (por ejemplo, G40 / G41 / G42) se incluyen en el camino de herramientas. En este caso, el sistema CAM no puede comprobar si hay interferencias de corte, etc., por lo que los mensajes de error pueden ocurrir en el controlador CNC si hay interferencia de corte, por ejemplo, radio de herramienta mayor que el radio de parte.

Ponte. Los comandos de compensación de radio de corte (CRC) (G40 / G41 / G42) también se incluyen en el camino de herramientas. El cortador se mueve más cerca de la parte por el valor de 'desgaste' introducido en el controlador CNC. La cantidad de 'desgaste' es la diferencia entre el 'nominal' y el 'desgaste' cortador. En el sistema CAM, la trayectoria no cambia visualmente.

Invierta el desgaste. Los comandos de compensación de radio de corte (CRC) (G40 / G41 / G42) también se incluyen en el camino de herramientas. El cortador se aleja de la parte por el valor de 'desgaste' introducido en el controlador CNC. La cantidad de 'desgaste' es la diferencia entre el 'nominal' y el cortador 'de gran tamaño'. En el sistema CAM, la trayectoria no cambia visualmente.

Radio de compensación. Este valor es utilizado por el simulador para simular el camino de herramientas offset. Este valor no tiene ningún efecto en el camino de herramientas calculado.

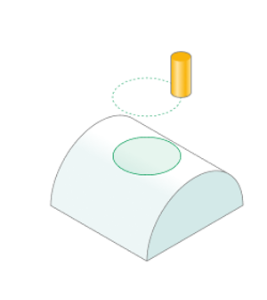

Proyecto toolpaht en la parte. Si está habilitado: El camino de herramientas se proyecta en el modelo de pieza. Los valores 'nivel superior' y 'nivel inferior' son incrementales. Si el valor 'nivel inferior' se establece en 0, la herramienta seguirá la forma 3D de la pieza. Si el valor 'nivel inferior' se establece en -1, la herramienta cortará en la forma de pieza 3D a una profundidad de 1.

Si está desactivada: El camino de herramientas no se proyecta sobre la parte. Se utilizan los valores (absoluto) 'nivel superior' y 'nivel inferior'.

Orientación del eje de la herramienta. Varios métodos de orientación de herramientas.

Arreglado. El procesamiento se lleva a cabo a lo largo de 3 ejes.

Normal a la superficie 4D. El procesamiento se lleva a cabo a lo largo de 4 ejes. eje de la parte debe estar situado a lo largo de la mundial X eje. Trabajar con Proyecto toolpaht en la parte.

Normal a la superficie 5D. El proceso de mecanizado se puede llevar a cabo utilizando 4 o 5 ejes. Trabajar con Proyecto toolpaht en la parte.

Normal a la superficie de la base. El procesamiento se lleva a cabo a lo largo de 3 ejes. superficie de base sobre la Asignación de puestos de trabajo . Difiere de Fijo en que el tercer eje puede ser rotativo.

Por defecto. Iguales Normal a la superficie de la base.
