Mecanizado de 5 ejes
El sistema CAM puede generar un camino de herramientas para fresador de 5 ejes basado en la cinemática de la máquina y los parámetros del control utilizado. El sistema CAM soporta prácticamente cualquier configuración de control de la máquina. El camino de herramientas generado contiene comandos para posicionar los ejes XYZ de la máquina (GOTO, CIRCLE, etc.) y los comandos para posicionar los ejes rotativos de la máquina (MULTIGOTO). Generalmente para la mayoría de los controles las coordenadas rotativas son las posiciones reales de los ejes de la máquina correspondientes, mientras que las coordenadas XYZ son las coordenadas del punto de herramientas en relación con algún sistema de coordenadas de la pieza de trabajo. La principal diferencia entre los controles de 5 ejes es en la forma en que los controles actualizan el punto de herramientas y el sistema de coordenadas de la pieza de trabajo después de reposicionar los ejes rotativos.
La mayoría de los controles tienen dos modos para el mecanizado de cinco ejes. Estos son el modo predeterminado "3 axis" y el modo "Tool Center Point Management (TCPM)". Los controles se comportan de manera diferente en estos modos. De todos modos el comportamiento del control se compone de las tres opciones.
1. El punto de herramientas rota junto con la rotación de la cabeza de la herramienta o se mantiene fijo.
2. El punto cero de la pieza de trabajo (G54) gira junto con la mesa rotativa o se mantiene fijo.
3. Los ejes del sistema de coordenadas de la pieza giran con la mesa rotativa o se mantienen fijos.

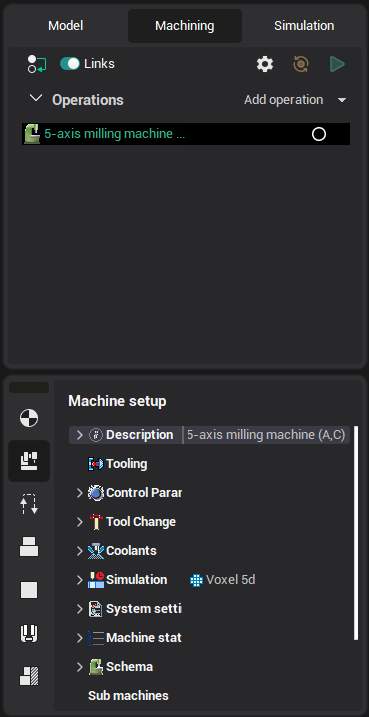

En el sistema CAM las dos opciones están disponibles en el archivo de configuración de la máquina bajo la sección ControlData y en el inspector de propiedades de la máquina bajo la sección Parámetros de control.
Las opciones son las siguientes.

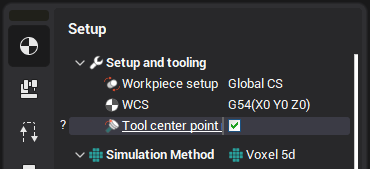

1. Modo TCPM está disponible opción hacer que la herramienta centro de la opción de gestión de puntos disponibles en operaciones continuas de fresado de cinco ejes.
Cuando está habilitada la opción de gestión de puntos centrales de herramientas obliga al sistema CAM a encerrar los pases de trabajo de la ruta de herramientas generada con los comandos INTERP 5AXIS ON, INTERP 5AXIS OFF, y a generar la CLDATA de los pases de trabajo con respecto a las opciones establecidas en la sección de modo de compensación TCPM 5Axis.
2. La opción de estado por defecto del modo TCPM especifica el estado por defecto de la opción de modo TCPM en las operaciones de fresado de cinco ejes.
3. El grupo de modo de compensación 5Axis indexado contiene el conjunto de opciones de compensación de cinco ejes para el modo de trabajo predeterminado "3 Axis" del control.
4. El grupo de modo de compensación TCPM 5Axis contiene las opciones de compensación de cinco ejes para el modo TCPM del control.
5. La opción de compensación del punto de herramientas del eje 5 es responsable de la rotación del punto de herramientas junto con el cabezal rotativo.
6. La opción de compensación de cero puntos de pieza de 5 ejes es responsable de la rotación de la pieza de cero puntos de rotación con la mesa rotativa.
7. 5 La opción de compensación del sistema de coordenadas del eje es responsable de la rotación de los ejes de coordenadas del sistema de coordenadas de la pieza de trabajo junto con la mesa rotativa.
La mayoría de los controles modernos tienen el modo TCPM disponible, y en este modo están habilitadas las opciones de compensación de los tres 5 ejes. Esto hace posible la generación de la ruta de herramientas de cinco ejes independiente sobre la cinemática de la máquina, la configuración de la pieza de trabajo y la longitud de la herramienta.
Sin embargo, en el modo predeterminado "3 Axis" la mayoría de los controles tienen desactivadas las tres opciones de compensación de 5 ejes. Esto los hace comportarse como controles regulares de 3 ejes sin saber nada sobre la cinemática de la máquina. Para hacer posible la generación de una ruta de herramientas indexada 3+2 estos controles requieren el uso obligatorio de sistemas de coordenadas locales (función Heidenhain Plane, CYCLE 19). Orientación de la herramienta tópico.
Control avanzado de los límites de ejes función disponible para operaciones multieje.
