Sistema de coordenadas de pieza de trabajo (G54 - G59)
Área de aplicación:

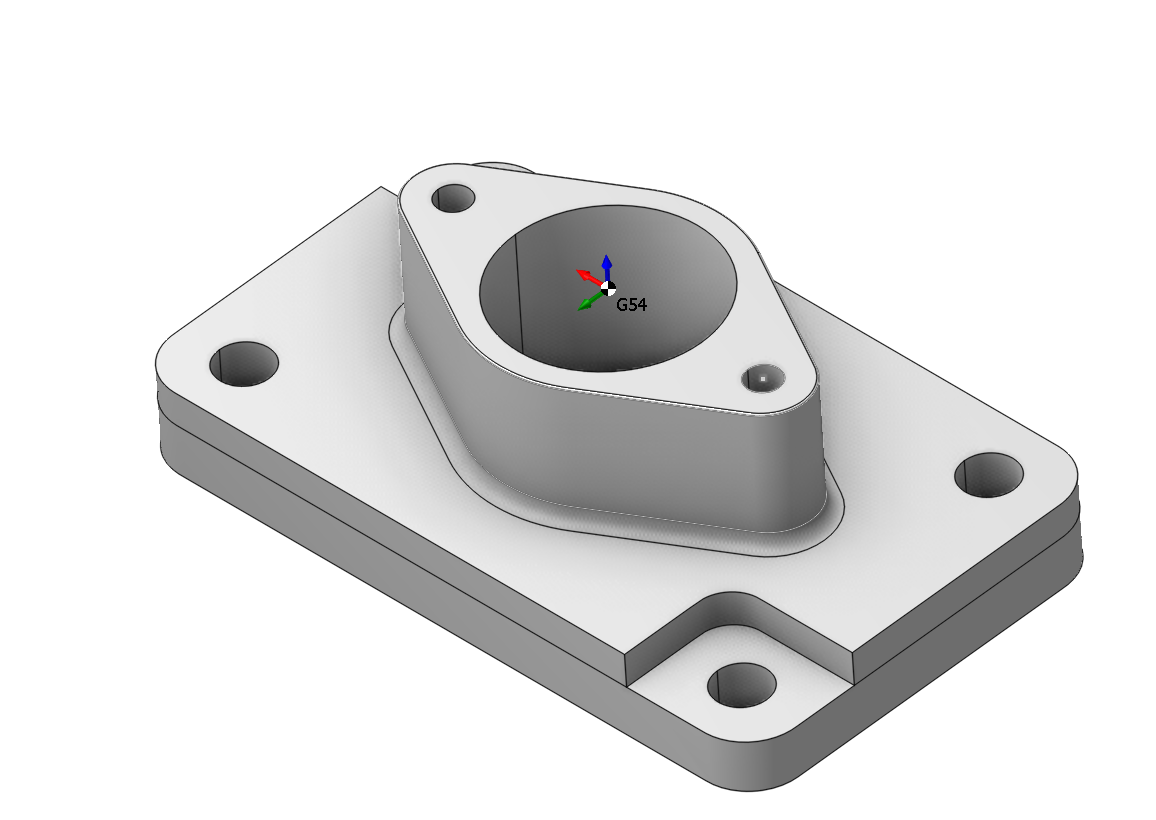

El sistema de coordenadas de pieza de trabajo (WCS, G54 – G59) define el programa NC "cero" en la pieza de trabajo. Siempre puede ver la pieza CS en la pantalla mientras trabaja en los modos Tecnología y Simulación.
Principios de trabajar con una ventana.
Hay dos maneras de definir la pieza de trabajo CS. Puede seleccionar la pieza de trabajo CS de la lista desplegable y puede configurar la pieza de trabajo CS en el modo interactivo haciendo clic en el botón elipses.
La lista desplegable contiene las siguientes opciones.
1. Desactivado - el sistema de coordenadas de la pieza de trabajo está desactivado. Significa que la pieza cero coincide con el punto cero de la máquina G53.
2. Del anterior - el sistema de coordenadas de la pieza de trabajo se toma de la operación anterior.
3. La lista geométrica sistemas de coordenadas del proyecto. Puede utilizar un sistema de coordenadas geométricas como sistema de coordenadas de pieza de trabajo. En este caso sólo se utiliza el origen del sistema de coordenadas geométricas, la orientación de ejes de un sistema de coordenadas geométricas no juega ningún papel para la definición de la pieza CS.
Puede especificar el WCS en el modo interactivo haciendo clic en el botón elipses junto al parámetro WCS.

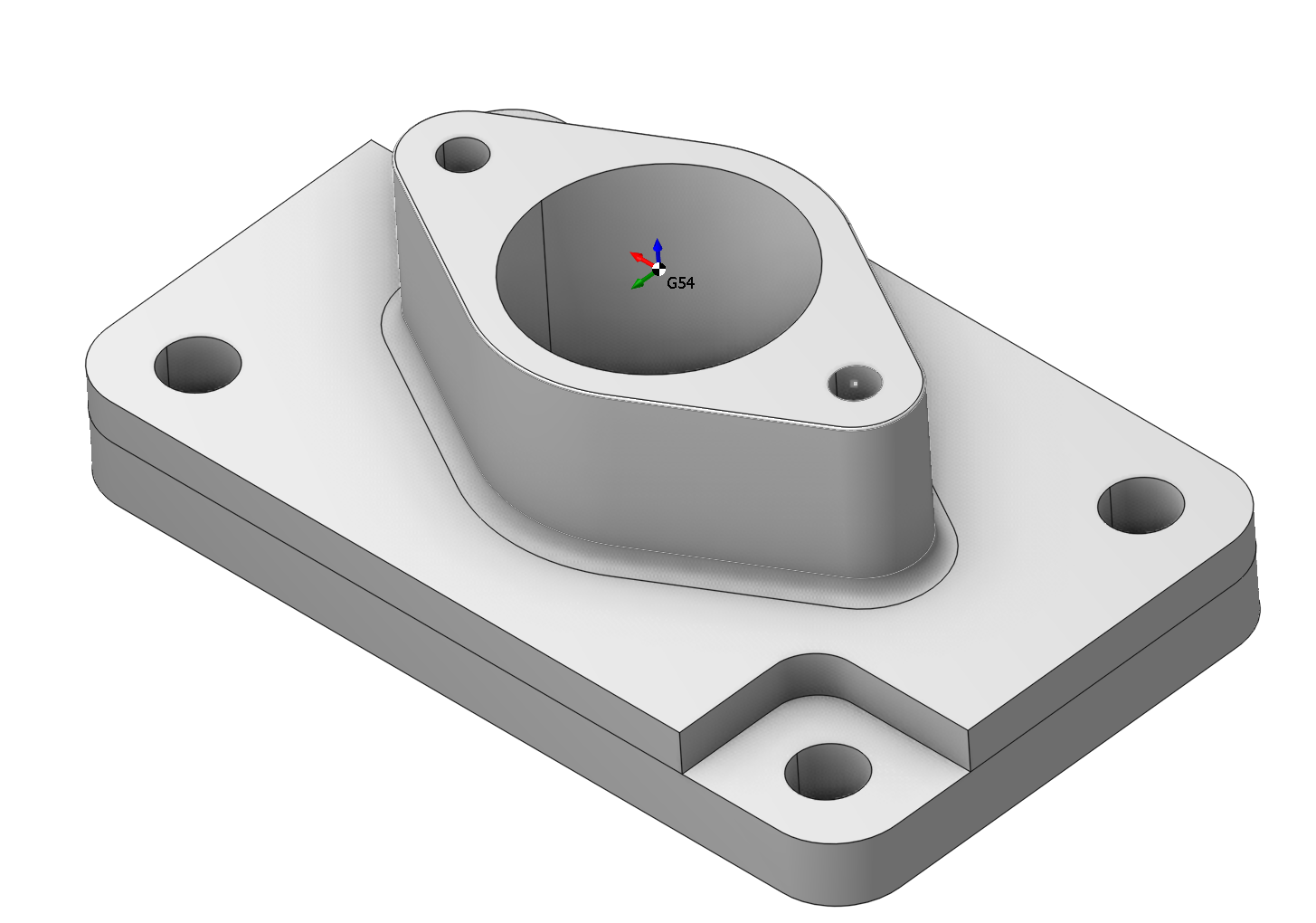

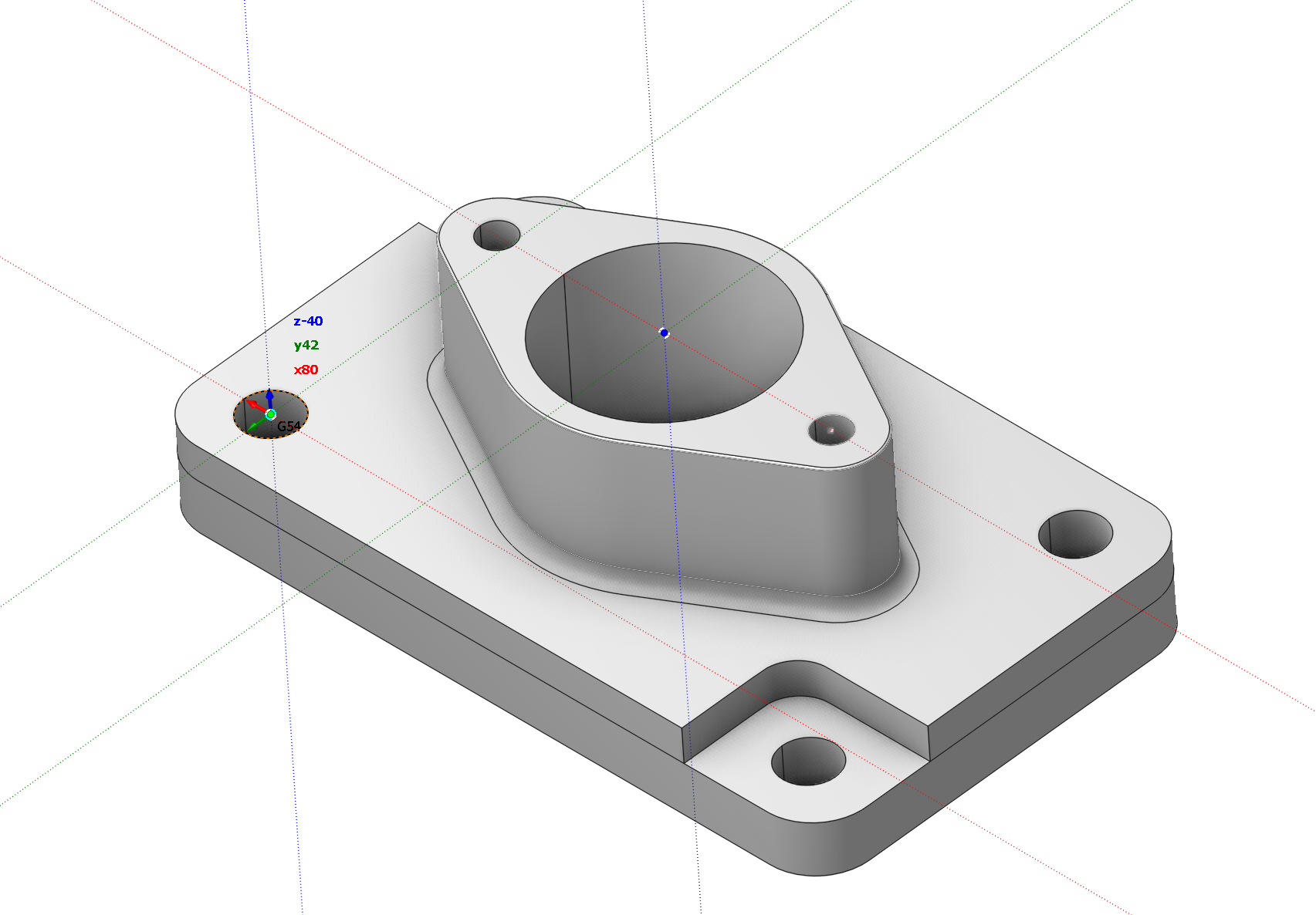

En el modo interactivo puede cambiar la posición del origen WCS en la vista gráfica utilizando el estándar arrastrar & soltar técnica. Sólo tiene que pasar el puntero del ratón sobre el WCS en la pantalla. Debe ser resaltado. Que haga clic en él con el botón izquierdo para empezar a arrastrar. Después de que se puede cambiar la ubicación del sistema de coordenadas, ya sea a la parte o a la geometría de la pieza. En el modo interactivo también se puede cambiar el número de WCS (54-59, etc.).
Tenga en cuenta que CAM modifica el encabezado de operación CLData según sus cambios. El comando <ORIGIN G54> se añade al encabezado en el ejemplo:
