Orientación de la herramienta
Área de aplicación:
El posicionamiento de 5 ejes proporciona un método conveniente de fabricación de piezas que requieren fresado en múltiples caras minimizando las configuraciones. Orientación de la herramienta sección de parámetros en el panel de configuración de operación. Todas las operaciones de fresado se pueden utilizar para el procesamiento de piezas desde diferentes lados. En el caso de que el equipo no permita girar la parte o el eje de la herramienta, es necesario cambiar el Esquema de la tenencia de la pieza. En el sistema CAM puede configurar fácilmente la posición de los ejes rotativos haciendo clic en la cara de la pieza que el eje de la herramienta debe alinearse con
Principios de trabajar con una ventana.
Para una operación en particular, puede establecer los valores reales para la posición de ejes rotativos según sea necesario. Después de generar el camino de herramientas, la sección Enfoque de la CLData contendrá los comandos de posicionamiento de ejes rotativos. A continuación, se genera todo el programa con respecto a la nueva posición de ejes rotativos.
Ventana de orientación de herramientas.
Arriba, abajo, adelante, atrás, izquierda, derecha. Si desea especificar una de las orientaciones ortogonales estándar, puede utilizar los botones con los nombres correspondientes a la dirección que necesita
Ver vector. También puede orientar el eje de la máquina a lo largo del vector de vista actual utilizado en la ventana de gráficos
X, Y, Z . Determinar el vector de rotación
Flanco. La opción le ayudará a orientar la herramienta de lado en relación con la dirección seleccionada en lugar de a lo largo de ella.
Ángulo de rotación. Ángulo de giro adicional.
Solución alternativa. Opción si la máquina le permite proporcionar la misma posición relativa de la herramienta en relación con la pieza de trabajo de varias maneras.
Puede configurar fácilmente la posición de los ejes rotativos haciendo clic en la cara de la pieza.
Por defecto, una operación genera el camino de herramientas en el Sistema de coordenadas de pieza de trabajo (G54 - G59), pero usted puede cambiar este comportamiento especificando el Funcionamiento del sistema de coordinación local parámetro en el panel de configuración.
Sin esta definición, la posición del punto cero de la pieza de trabajo (G54) y la posición del punto de herramientas no se actualiza después de cambiar la posición de los ejes rotativos - el control se comporta como si no supiera nada sobre la cinemática de la máquina - como un control regular de 3 ejes. Pero cuando se especifica el sistema de coordenadas locales (la función PLANE en HDH, la función ROT en Sinumeric), el control actualiza la posición del cero de la pieza de trabajo y la posición de la punta de la herramienta con respecto a la orientación real de la pieza de trabajo-herramienta. Se ve como en las siguientes figuras.
Al cambiar la orientación de una herramienta, es muy a menudo necesario establecer un sistema de coordenadas local para que la máquina pueda compensar la posición del sistema de coordenadas de la pieza de trabajo y el punto de configuración de la herramienta. Ver más
.png)

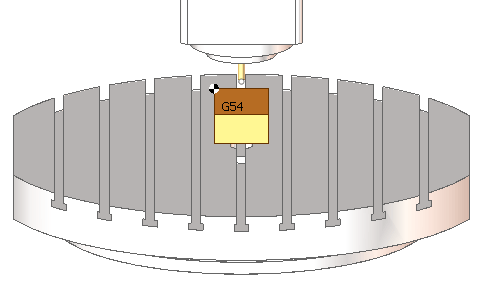

Posición de inicio de la máquina herramienta (A0 C0). G54 se encuentra en la esquina superior izquierda de la pieza de trabajo, el punto de ajuste de la herramienta está alineado con la punta.
.png)

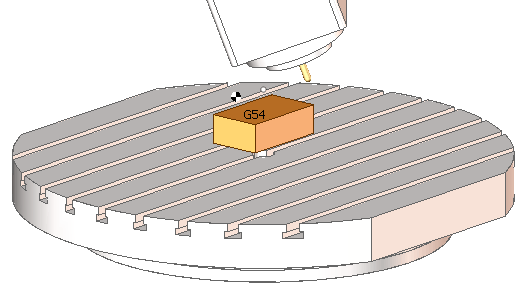

Posición de la máquina después del posicionamiento de cinco ejes sin especificar un sistema de coordenadas (A20 C-40). La pieza de trabajo cero y el punto de ajuste de la herramienta no han cambiado su posición en el espacio, mientras que la pieza de trabajo y la herramienta tienen. La trayectoria calculada dependerá de la posición de la pieza de trabajo en la máquina y el alcance de la herramienta.
.png)

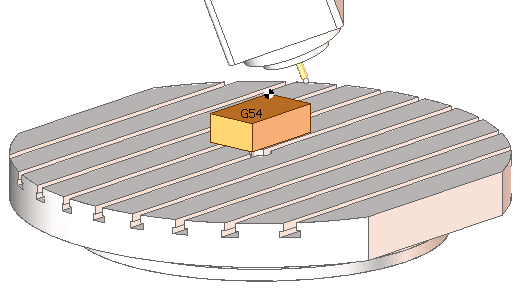

Posición de la máquina después del posicionamiento de cinco ejes con referencia del sistema de coordenadas (A20 C-40). G54 se encuentra de nuevo en la esquina superior izquierda de la pieza y el punto de ajuste de la herramienta se alinea de nuevo con la punta de la herramienta. El programa de control calculado será independiente de la posición de la pieza de trabajo en la máquina y el alcance de la herramienta.
Por esta razón, en la mayoría de los casos, se recomienda establecer el parámetro SC local en Auto para racks equipados con la función de rotación del sistema de coordenadas. Sistema de coordinación local sección de este manual.
