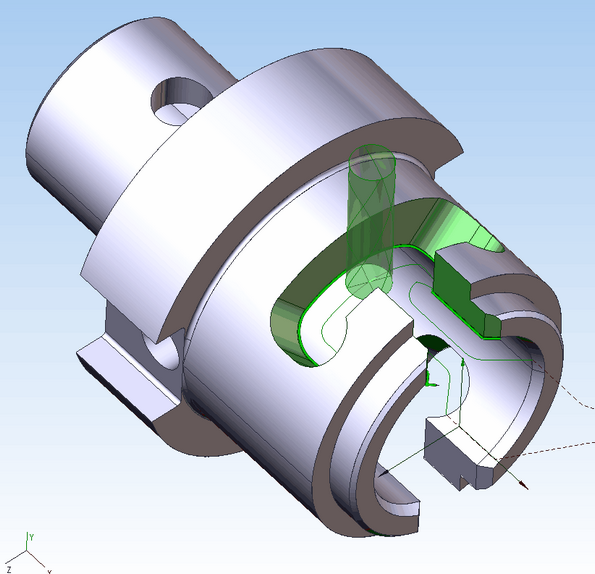

Moldeo de 5 ejes de las superficies regidas por el flanco del fresador

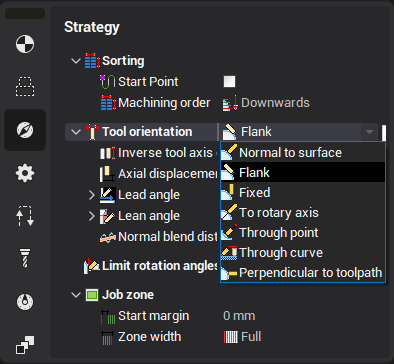

Establezca el parámetro <Contact tool type> en la posición <Flank> para mecanizar las superficies regidas por el flanco del fresador. La marca <Inverse tool axis direction> cambia la dirección del eje de la herramienta a la dirección opuesta. <Axial displacement> define el cambio adicional a lo largo del eje de la herramienta.

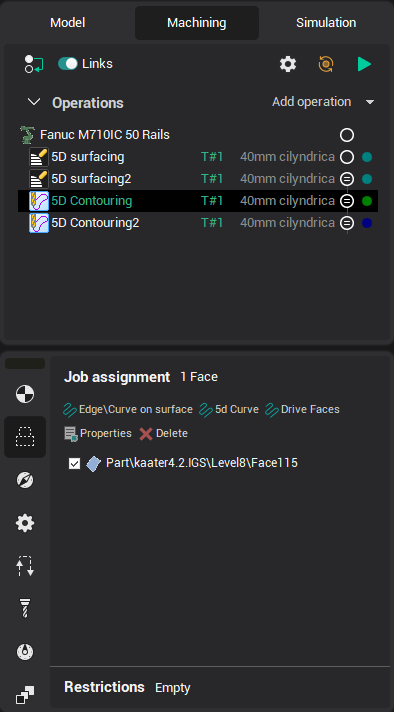

La asignación de trabajo se forma con los bordes de la parte o cualquier curva. Si los bordes no se resaltan cuando el puntero del ratón va debajo de él, entonces compruebe el botón de selección de bordes en el panel del filtro ( lo mismo se aplica a las curvas Debe estar abajo.

Si el botón del filtro de selección del borde está abajo pero los bordes todavía no están resaltados entonces coser las caras.

Si el conjunto de los bordes conectados debe ser mecanizado en una pasada, entonces debe ser seleccionado desde la pantalla juntos y añadido a la lista de asignación de tareas con un clic en el botón <Edge\Curve en superficie> . En este caso, los bordes se unen a un elemento y se mecanizan como un todo. Si los bordes se agregan a la lista por separado, entonces se mecanizan por separado incluso si está conectado. Pulse y mantenga pulsada la Ctrl para seleccionar algunos objetos de la pantalla a la vez.

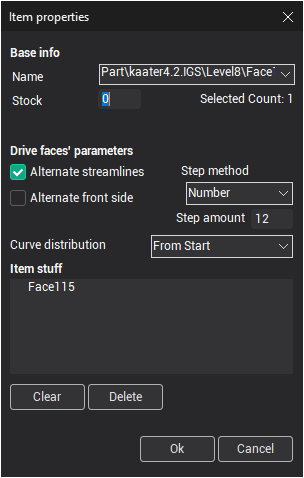

La dirección y el lado del mecanizado se puede cambiar la ventana de propiedades del elemento. Seleccione el elemento y haga clic en el botón Propiedades para abrirlo.
