Caras de coser

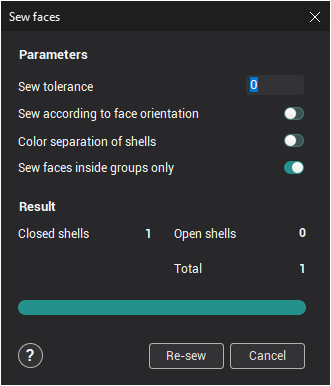

La ventana <Sew faces> se puede abrir pulsando el botón botón en el panel <Model>, o mediante el menú emergente en el ventana gráfica o en la ventana de estructura geométrica . Esta función asignada para coser caras en el modelo 3D juntos. A eso en el modelo de geometría añadió bordes y vértices de objetos seleccionados.

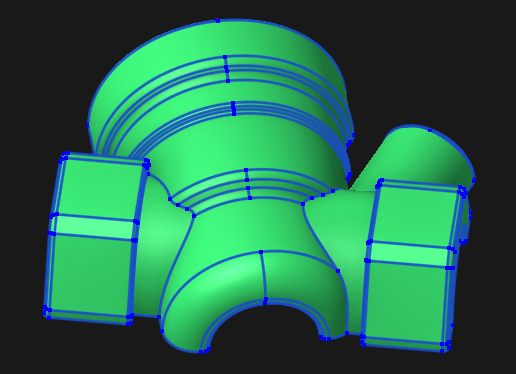

Como resultado de la costura en el modelo de geometría se pone a disposición objetos paramétricos especiales – bordes y vértices. Los bordes son curvas especiales, que forman bordes de caras y mallas. Los vértices son puntos, que salen de los límites de los bordes.

Los objetos paramétricos tienen algunas propiedades peculiares. Mantienen una conexión permanente con el objeto fuente. Cuando se modifica esta cara, también se reconstruyen bordes y vértices. En consecuencia, hay algunas limitaciones en las acciones con ellos. No se puede copiar, eliminar, transformar, etc. Por lo tanto, estos objetos no se enumeran en objetos disponibles . Sin embargo, estos objetos pueden ser seleccionados en ventana gráfica . Por lo tanto, los bordes, serie de bordes y vértices se pueden utilizar en < Mecanizado > modo como < Asignación de puestos de trabajo >, < Parte >, < Piezas de trabajo >, < Accesorios > en todos los casos, cuando se permite la adición de bordes y vértices.

En el campo <Sew toreability> se asigna el valor máximo de desviación entre los bordes y los vértices de las caras más cercanas. Cuando la tolerancia es 0, este valor se toma automáticamente teniendo en cuenta las dimensiones generales de los objetos de costura.

El < Coser según la orientación facial > opción le permite tener en cuenta la dirección normal de las caras al coserlas. El valor predeterminado está apagado.

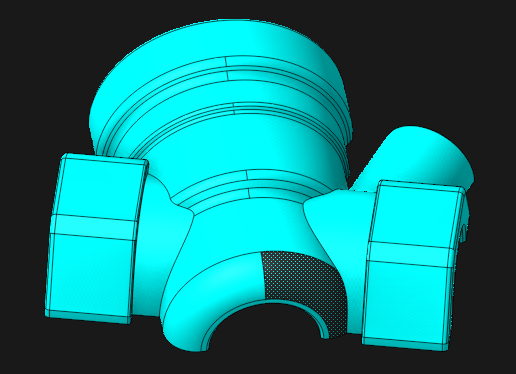

En algunos casos, pueden producirse errores durante la importación debido a que las normales de algunas caras se dirigirán en la dirección equivocada:

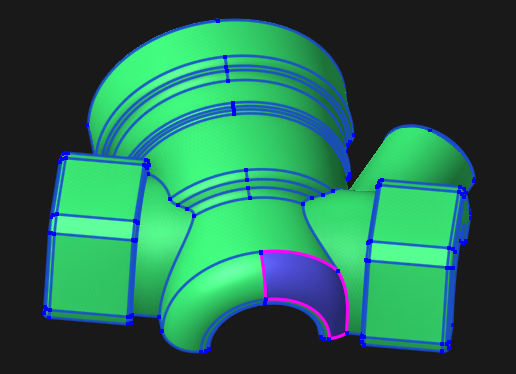

Estos modelos no siempre son posibles de coser correctamente:

Para resolver estos problemas, se añadieron las siguientes herramientas (aparecer al seleccionar una cara):

- Invierte las caras seleccionadas.

- Invierte todas las caras de la concha.

- Invierte todas las caras cuya normalidad está dirigida dentro del caparazón.

- Habilita la separación de color del modo shells.

El < Coser sólo las caras dentro del grupo > opción establece los límites para encontrar caras al coserlas. Se entiende que las cáscaras cerradas deben estar separadas < Grupos >. Activada por defecto. La opción no se muestra si no se encuentran otros grupos con caras.

El panel <Result> muestra el conteo de shells cerrados y abiertos y su conteo total.

Si los resultados son correctos, la ventana debe cerrarse con el botón <Ok>. Para cancelar la costura, pulse el botón <Cancelar>.
