Operación de sierra

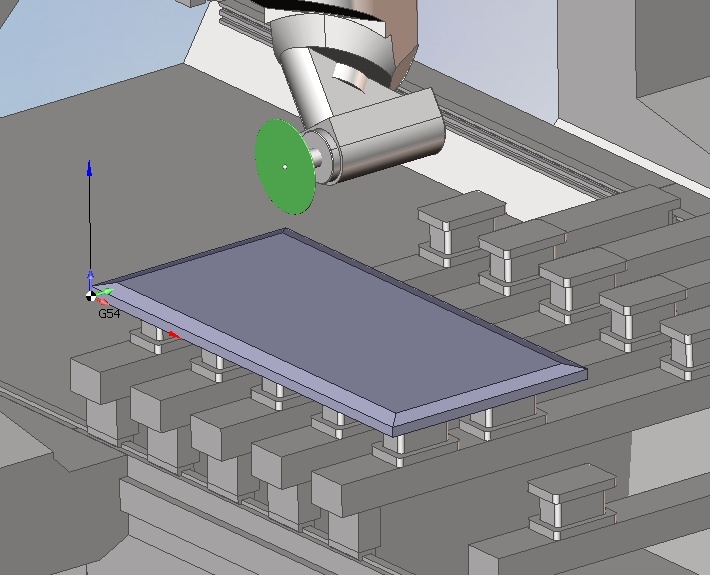

La operación está diseñada para el corte de sierra circular en el fresador de 5 ejes o robots con husillo.Contorno 5D" operación. Sólo se hacen pocos cambios para el enfoque correcto y retraer o la herramienta de disco. Los datos de origen para la programación es un sólido. Mecanización de las curvas tomadas por ejemplo de .dxf no son compatibles.
Modo de empleo:

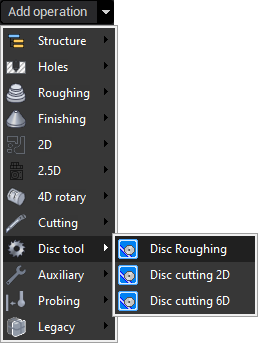

1. Crear operación de serrado.
2. Definir el tamaño de la herramienta y las velocidades requeridas, de la misma manera que se puede hacer para todas las demás operaciones.

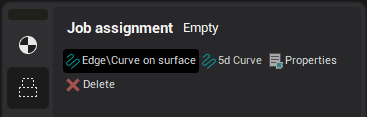

3. Para definir la asignación de trabajo es necesario elegir el borde de un sólido y pulsar "Edge/Curve on surface". El borde seleccionado se añadirá a la lista de tareas. Una de las superficies adyacentes se resaltará por color verde. Esta cara se formará como resultado del aserrado. Si necesita hacer otra cara adyacente, tendrá que hacer clic en borde una vez más, después de que aparezca el panel con dos botones. Pulse el botón "cambiar el lado".

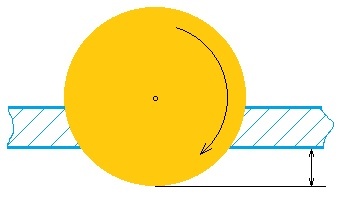

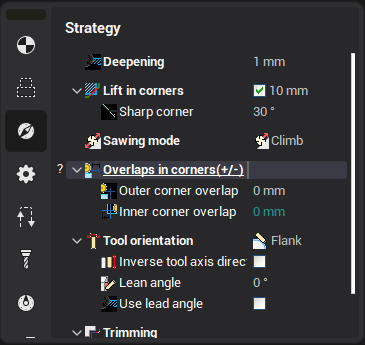

4. A diferencia de "Contorno 5D" existe el parámetro adicional en la operación de aserrado para definir la superposición.
Ver ejemplo de operación en YouTube:
