Conversión de la ruta de la herramienta de 5 ejes

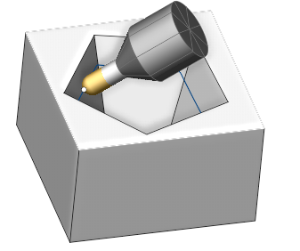

Esta opción convierte la ruta de 3 ejes en 5 ejes para operaciones como: Scallop, Morph y Geodésico. Esta característica permite evitar colisiones y utilizar una herramienta de longitud mínima.
Conversión de la ruta de la herramienta de 5 ejes se puede utilizar con
herramienta de fresador esférica.
Opciones de conversión del camino de herramientas de 5 ejes:
Normal a la superficie
La herramienta está orientada de forma normal a superficies de mecanizado. Además, los ángulos del plomo y la herramienta magra se pueden aplicar para inclinar aún más la herramienta a lo largo o hacia el lado desde la dirección de corte.
Flanco
La herramienta contacta las superficies de mecanizado con la parte periférica (parte cilíndrica para los fresador cilíndricos). plomo y magra se pueden aplicar ángulos. La estrategia se puede utilizar para la molienda de swarf.
A través del punto
El eje de la herramienta está orientado al punto especificado.
A través de la curva
El eje de la herramienta está orientado al punto más cercano de la curva de inclinación especificada . plomo los ángulos se pueden aplicar.
Al eje rotativo
El eje de la herramienta se dirige al eje rotativo, como en el mecanizado rotativo. Además, el ángulo lateral al eje rotativo y ángulos de inclinación se puede especificar

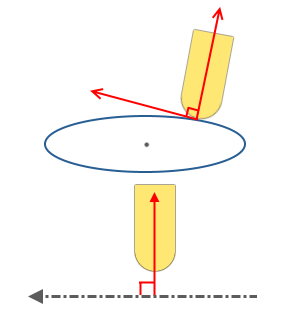

Perpendicular a toolpath
El eje de la herramienta está orientado a la perpendicular al camino de herramientas y perpendicular al eje giratorio. Además del ángulo lateral al eje giratorio y distancia de mezcla se puede especificar.
Mecanizado de 4 ejes con el eje rotativo
La función de eje rotativo permite transformar un camino de 5 ejes en un camino de 4 ejes bloqueando uno de los componentes (X, Y, Z) de la dirección del eje de la herramienta.
Límite Ángulos de rotación
Límite alrededor del eje
.png)
Con esta opción puede limitar la herramienta en el plano XY, plano XZ o plano YZ entre dos ángulos.
Límite cónico
.png)
Con esta opción, puede limitar la herramienta en un ángulo a lo largo de un eje entre dos conos.
