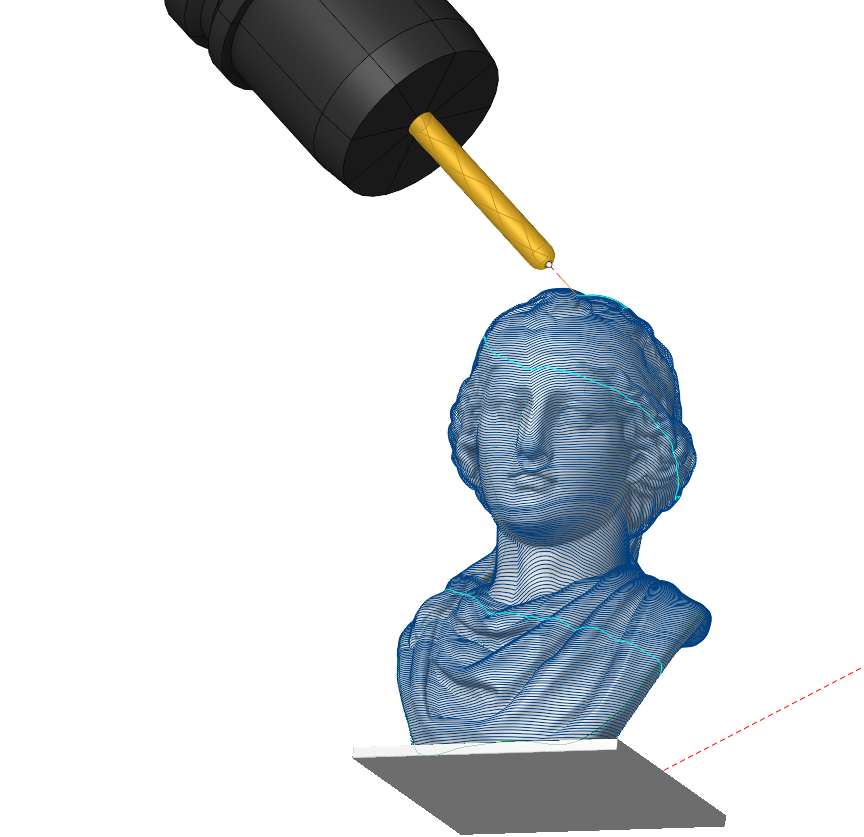

5D Operación de malla
Área de aplicación:
Una versátil operación de acabado de 5 ejes con un potente conjunto de estrategias, modos de orientación de ejes de herramientas y la evitación automática de colisiones herramienta y soporte. Perfecto para el acabado de formas complejas como esculturas o modelos STL escaneados. Fácil de usar. La operación permite el mecanizado de modelos de malla similar a Operación de acabado de vieiras, 3D Operación helicoidal y la estrategia de la línea de agua 5D Operación de superficie. La operación permite la generación de herramientas de mecanizado en las máquinas de 5 ejes y robots. La operación soporta modelos de superficie y modelos de malla triangular. Puede utilizar fresador esféricos, cónicos con un extremo esférico y fresador de paletas.

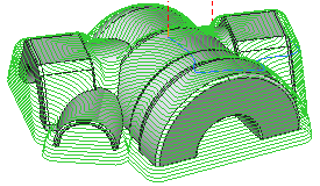

Para iniciar el mecanizado basta con crear la operación y presionar Ejecutar. La operación generará un patrón de vieira en toda la parte a partir del nivel inferior. La herramienta permanecerá en la orientación vertical a menos que haya una colisión con la pieza, de lo contrario se inclinará hacia el lado.
Flujo de trabajo:
Definir el camino de herramientas Estrategia. La estrategia predeterminada es Scallop, ya que permite mecanizar toda la pieza con un paso más consistente.
Elija la opción orientación del eje de la herramienta. La opción por defecto es Fijo, porque junto con la evitación automática de colisión no requiere ninguna configuración adicional y logra un camino de herramientas suave y predecible.
Definir la prevención de colisiones estrategia. El valor predeterminado es Tilting lateral, ya que funciona bien con los patrones Scallop, Helical y Waterline.
Opcionalmente, definir la zona de trabajo
Generar el camino de herramientas
Asignación de puestos de trabajo
Superficies de mecanizado. Seleccione varias superficies de la pieza como tarea de trabajo. El sistema calculará la trayectoria en función de las superficies elegidas.

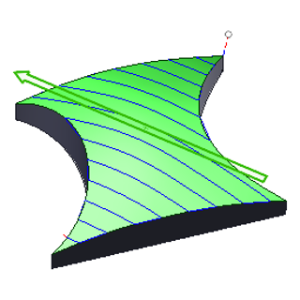

Curva inclinada.
Esto es t
curva que el vector del eje de la herramienta apunta al establecer
Orientación de la herramienta
especificación
A través de Curve.
Zona de trabajo. Usar la Zona de trabajo para recortar los pases fuera de las áreas de contención 2D especificadas. Zona de trabajo. Ver más .
Zona de restricción. Además de Zonas de trabajo en el sistema que puede utilizar Zonas restringidas geometría de curvas y bordes para especificar las áreas de la pieza que s se puede evitar mecanizado en la operación actual. Ver más
Empieza Curvas. Utilizando una curva cerrada, como una spline, puede seleccionar un segmento de modelo para el mecanizado. Puede especificar el lado de mecanizado y configurar vectores para definir la orientación del eje de la herramienta.
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Estrategia:
Estrategias:
Este parámetro permite al usuario lograr un camino de herramientas requerido:
Línea de agua . El sistema genera la herramienta pasa como líneas de sección de la Superficie de mecanizado por planos horizontales (los planos son perpendiculares al eje de la herramienta), similar a la estrategia en una Operación de acabado de la línea de agua Ver más.
Plano. El sistema genera la herramienta pasa como líneas de sección de la Superficie de mecanizado por planos verticales (los planos son paralelos al eje de la herramienta), similar a la estrategia en una Operación final de avión. Ver más.

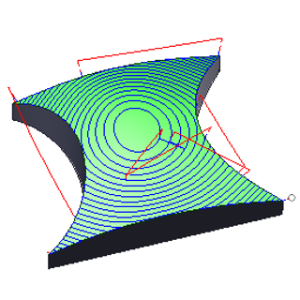

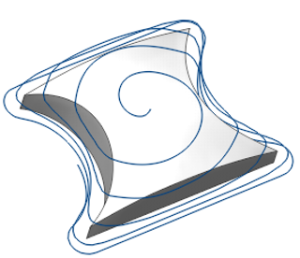

Scallop. El camino de herramientas Scallop comienza desde las curvas que se encuentran en las superficies de las partes y se genera compensando repetidamente esas curvas hacia adentro hasta que las curvas colapsan. El sistema genera camino de herramientas como en el Operación de acabado de vieiras. Ver más.
Helicoidal. La estrategia genera pases helicoidales continuos como en el 3D Operación helicoidal. Ver más.
Paso. La anchura máxima permitida de corte.
XY Angle. Esta es la r ángulo de otación de los planos de sección alrededor del eje de la herramienta. Ver más.
Inicio desde:
Este grupo de parámetros aparece cuando el Scallop la estrategia es activa y determina la construcción de las curvas iniciales del camino de herramientas.
Abajo . El camino de herramientas comienza en el Nivel inferior de mecanizado. dentro de la Asignación de trabajo.

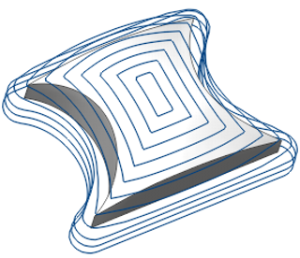

Límite de trabajo. El camino de herramientas comienza en las curvas de la Zona de trabajo.
Otros parámetros de este grupo son los mismos que en el Operación de terminación de vieiras. Ver más.
Radio suave:

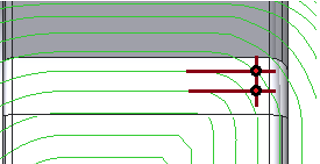

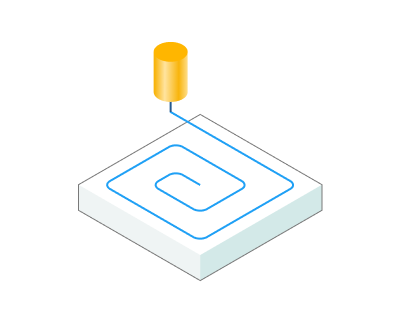

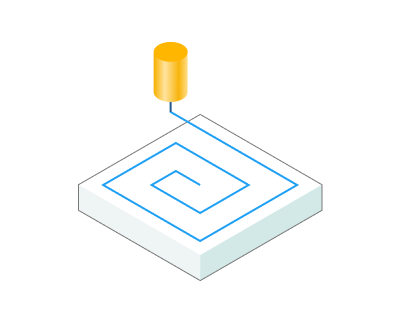

Este parámetro aparece cuando el Helicoidal estrategia es activa y un llows para el alisado de las esquinas interiores del camino de herramientas usando un radio designado.
.png)
.png)
Zona de trabajo:
Permite una modificación adicional del área de trabajo seleccionada inicialmente en el Asignación de puestos de trabajo ficha.
Restringir la zona de trabajo:
Con Edges. A la activación de este parámetro, las máquinas del sistema tanto las superficies especificadas en el Asignación de puestos de trabajo y sus bordes.
Surface Ony. Tras la activación de este parámetro, el sistema procesa exclusivamente las superficies especificadas en elob Asignación, con exclusión de sus bordes limitantes.

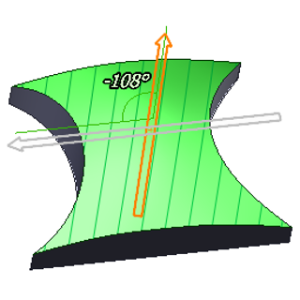

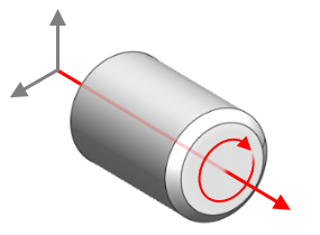

Eje Rotatorio. Especifica el origen y la dirección para el seguimiento de los parámetros de este grupo. Eje rotativo se define por su Origen y Dirección. Puede establecer fácilmente los parámetros deseados del eje rotativo tanto en el inspector como con el ratón en la vista gráfica.
WCS X (Global CS X). El eje X del sistema de coordenadas especificado es el Eje rotativo.
WCS Y (Global CS Y). El eje Y del sistema de coordenadas especificado es el Eje rotativo .
WCS Z (Global CS Z). El eje Z del sistema de coordenadas especificado es el Eje rotativo .
WCS (0,0,1) (Global CS (0,0,1)). El vector de la Eje rotativo obtiene su definición de los cosenos de dirección relativos a cada eje.
Dirección. Especifíquese la dirección de los cosenos en relación con cada eje.
Origen. Especifique las coordenadas de origen para rastrear los parámetros de este grupo.
Base CS. Especifique el sistema de coordenadas para configurar la posición inicial y la orientación de la Eje de rotación.
Eje de la herramienta. El vector de la Eje rotativo es el eje de la herramienta.
El nivel más alto. La distancia más alta de la Origen donde se producen pases de herramientas. El nivel en el que se realiza la pasada final. Por defecto es el nivel superior más alto de la pieza mecanizada.
mm. Especifique la dimensión deseada desde el Origen al Consejo Nivel superior en el campo de texto en el inspector. También puede arrastrar el avión con el ratón o arrastrar el círculo central del plano y utilizar 'Smart snap' para alinearse con una característica o, haga clic en la dimensión en la vista del gráfico .
Auto. El sistema determina el Nivel superior desde los puntos más altos de las zonas designadas de la Asignación de puestos de trabajo.
Nivel inferior. La distancia más baja de la Origen donde se producen los pases de la herramienta .
mm. Especifique la dimensión deseada desde el Origen al Consejo Nivel inferior en el campo de texto en el inspector. También puede d trace el plano con el ratón o arrastre el círculo central del plano y utilice 'Smart snap' para alinearse con una característica o, haga clic en la dimensión en la vista del gráfico .
Auto. T el sistema determina el Nivel inferior de los puntos más bajos de las zonas designadas de la Asignación de puestos de trabajo.
Lado de mecanizado. Identifica el lado admisible de la superficie para el mecanizado. Ver más.
Frente. La herramienta sólo puede procesar desde el lado con la dirección positiva del vector normal de la superficie.
.png)
Atrás. La herramienta sólo puede realizar el procesamiento desde el lado opuesto al vector normal de la superficie.
.png)
Ambas cosas.. La herramienta puede realizar el procesamiento desde ambos lados de la superficie.
Por defecto. Utiliza el método de mecanizado establecido como el predeterminado en el sistema.
Tipo de fresado:
Se le asignará en casi todas las operaciones, excepto en las operaciones de mecanizado de curvas. Esto permite al usuario controlar el tipo de fresado requerido (subir o convencional) durante el proceso de cálculo del camino de herramientas.. Ver más
Los parámetros de la Tipo de fresado son lo mismo. como en el Recorte de la línea de agua operación. Ver más.
Ordenando.
Controla la secuencia de pases durante el mecanizado de la superficie .
Orientación de la herramienta:
Los principales parámetros de esta función son los mismos que en el 5D Operación de superficie. Ver más.
Evitar colisiones:

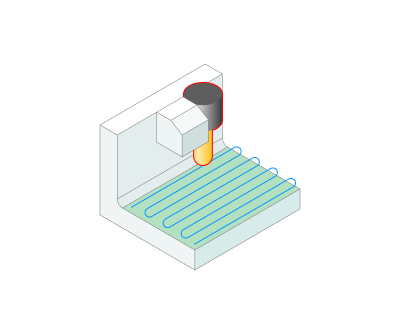

Con el Comprobar el titular función, esta característica detecta segmentos del camino de herramientas donde el portaherramientas choca con la pieza y modifica esos segmentos de acuerdo con la estrategia especificada.
.png)
Métodos para evitar colisiones:

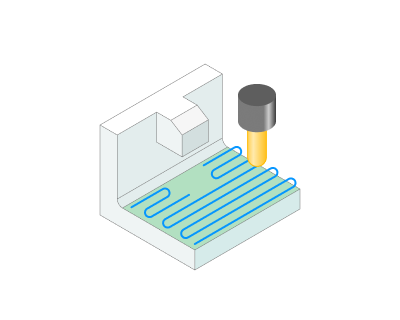

Trim Toolpath. Los segmentos colisionados (rojo) están excluidos del camino de herramientas.

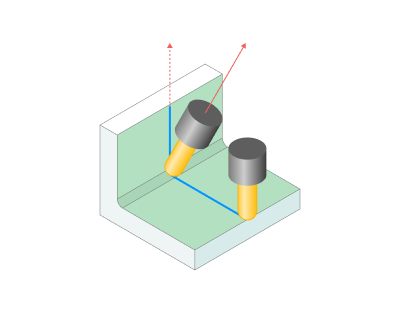

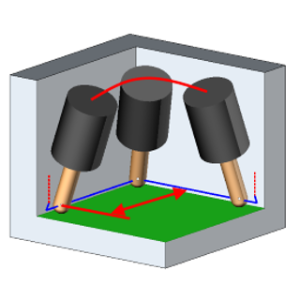

Tilting frontal. La herramienta se inclina lejos de la colisión en el plano frontal (en un plano de paso de la herramienta).

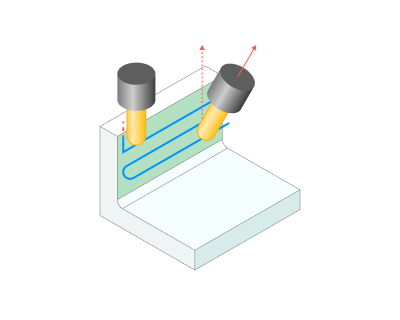

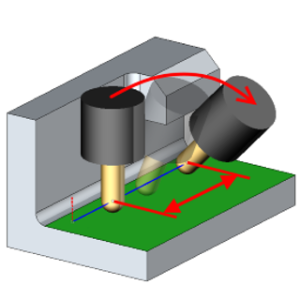

Tilting lateral. La herramienta se inclina hacia los lados de la colisión (en un plano perpendicular al camino de la herramienta).

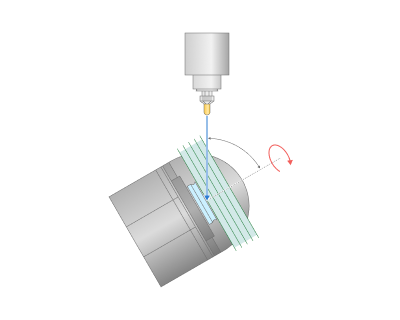

Inclinación a Eje Rotatorio. T la herramienta se desvía de la orientación inicial por especificado Ángulos de inclinación, i n el plano formado por el Eje rotativo y el punto de contacto de la herramienta. solo con 5 ejes máquinas que tienen un eje rotativo alrededor del eje de rotación. Por ejemplo, el eje rotativo en la tabla C.

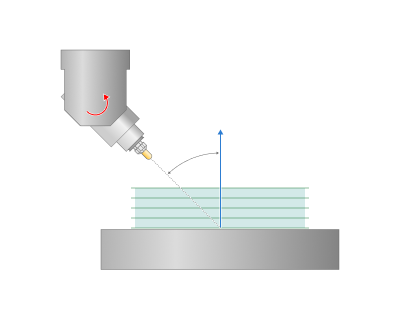

Inclinación alrededor del eje rotatorio. T la herramienta se desvía de la orientación inicial por especificado Ángulos de inclinación, en el plano perpendicular a Eje rotativo. Funciona sólo con máquinas que no tienen un eje rotativo alrededor del eje de rotación.

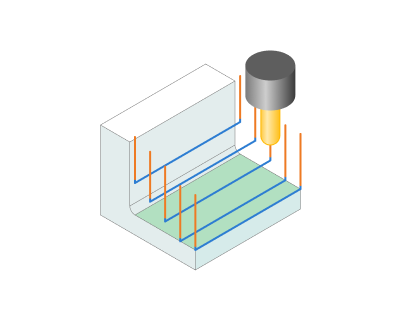

Herramienta de offset a lo largo. Th e toolpath cambia a lo largo del eje de la herramienta dentro de una distancia especificada para evitar portaherramientas y colisiones de piezas. continuo i n este caso .

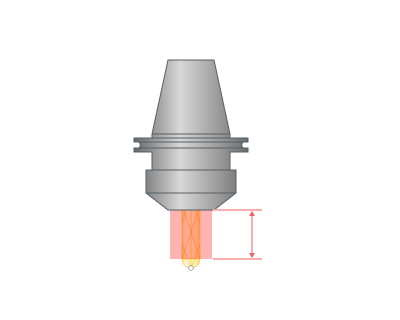

Longitud de trabajo de la herramienta. Especifique el valor de la longitud de corte de la herramienta a lo largo de su eje (longitud utilizable) LU según ISO 13399).

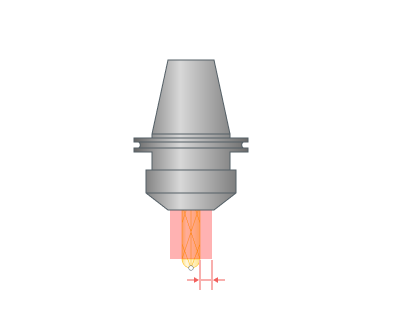

Eliminación radial de la herramienta. Especifique la distancia mínima de seguridad entre la pieza que no funciona de la herramienta y la pieza de trabajo en la dirección perpendicular al eje de la herramienta .

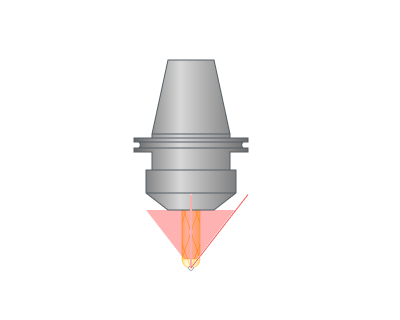

Liquidación angular de herramientas. La zona de seguridad alrededor de la parte que no funciona de la herramienta es un cono truncado con un radio en el ápice igual a los radios de la herramienta plus Eliminación radial de la herramienta y con un ángulo igual a la Liquidación angular de la herramienta.

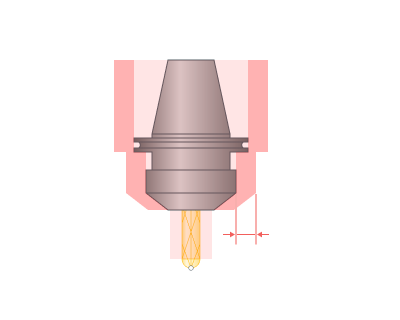

Holder Radial Clearance. Especifique la distancia mínima de seguridad entre el soporte y la pieza en la dirección perpendicular al eje de la herramienta.

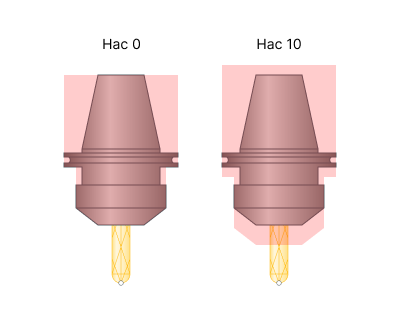

Liquidación Axial Holder.
Especifique la distancia mínima de seguridad entre el soporte y la pieza de trabajo a lo largo del eje de la herramienta.

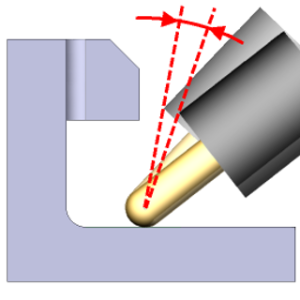

Ángulo de inclinación adicional. Ángulo de separación adicional en Evitar colisiones estrategias de inclinación para garantizar un camino seguro sin colisiones.

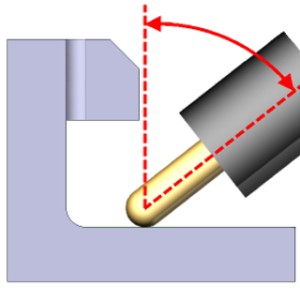

Ángulo de inclinación máx. El ángulo de inclinación máximo permitido.
Inercia. Cuanto mayor sea el valor, más suave es la inclinación del eje de la herramienta. 0 significa que no se alisa.
Distancia de mezcla normal. La distancia entre dos puntos del camino de herramientas utilizado para el cálculo de la dirección de inclinación de la herramienta actual. Utilice valores mayores al mecanizado de formas irregulares para eliminar oscilaciones innecesarias del eje de la herramienta. Utilice valores mayores que el radio del soporte al mecanizado de esquinas interiores.
Distancia adicional. El desplazamiento del camino de herramientas a lo largo del eje de herramientas para evitar la colisión de portaherramientas y piezas de trabajo.
Max, distancia. El máximo permitido Distancia adicional.
Comprobar el husillo. Parámetros que controlan la evitación de colisiones entre la pieza de trabajo y la unidad de husillo de la máquina.
Auto. Este modo utiliza modelos 3D del esquema de la máquina para realizar cálculos de colisión.
Manual. En este modo, el sistema monitoriza las colisiones entre la pieza de trabajo y una zona de seguridad compuesta por un cono truncado y un cilindro . La parte superior Radio, el Ángulo, y el Max Radius definir el cono. T él Max Radius definir el cilindro.
Aclaramiento radial de husillo. Especifique la distancia mínima de seguridad entre el nodo del husillo y la pieza en la dirección perpendicular al eje de la herramienta.
Liquidación axial de husillo. Especifique la distancia mínima de seguridad entre el nodo del husillo y la pieza de trabajo a lo largo del eje de la herramienta.
Max Radius. En el Auto modo es el radio de un cilindro que abarca componentes adyacentes al husillo (como la cabeza del husillo) que pueden chocar con la pieza de trabajo durante el mecanizado. Manual es el radio máximo de la zona segura.
Radio. Es el radio de sobre del nodo del huso.
Ángulo. La zona de seguridad alrededor del nodo del huso es un cono truncado con un radio en el ápice igual al Radio más Aclaramiento radial de husillo y con un ángulo igual a la Ángulo.
Límite de ángulos de rotación:
Esta opción especifica los valores límite de la posición angular de la herramienta en relación con los ejes. Límite de ángulos de rotación son los mismos que en el Operación 5D Surfacing. Ver más.
Recorte:
Permite el salto de superficies no destinados al mecanizado y permite la extensión del camino de herramientas . Los parámetros de Recorte son los mismos que en el Operación de rozamiento de la línea de agua . Ver más.
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más
