Corte de alto rendimiento (HPC)
La estrategia de corte de alto rendimiento (CAM system HPC) está diseñada para la eliminación eficiente del material en los bolsillos abiertos y cerrados.
Esta estrategia está disponible en las siguientes operaciones:

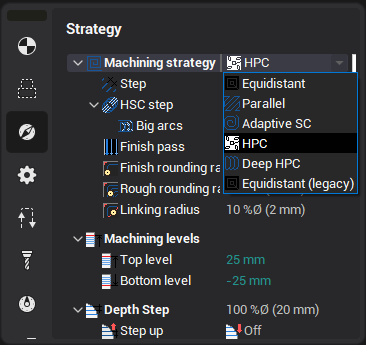

La estrategia está habilitada seleccionando la opción correspondiente en el menú desplegable de la estrategia de mecanizado:
Todas las siguientes opciones están disponibles cuando se selecciona la estrategia HPC.
Nuevos arcos trochoidales
La longitud de la ruta de la herramienta se ha reducido hasta un 20% en comparación con la versión heredada del programa.
Los nuevos arcos trochoidales evitan sobrecargas de herramientas sin necesidad de reducir la velocidad de alimentación.
Hace que el proceso de mecanizado sea mucho más suave.

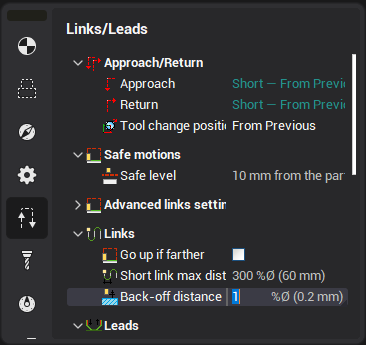

Parámetro de distancia de retroceso
La herramienta se puede levantar por encima de la superficie ya mecanizada cuando se mueve a la siguiente posición de inicio del arco trochoidal.
Enlaces redondeados en modo zigzag

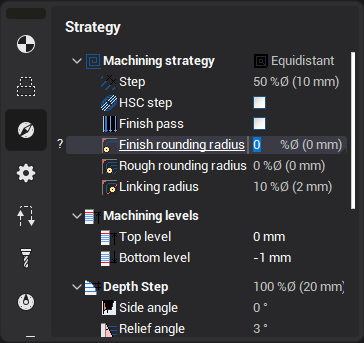

Para el redondeo de los enlaces se utiliza el valor «Radio de redondeo de acabado», «Radio de redondeo en bruto» y «Radio de enlace».
Vínculos en el mismo nivel Z
En el modo de ascenso y convencional, la herramienta va directamente al siguiente camino sin retracción al nivel seguro. Si se realiza un movimiento rápido sobre una superficie ya mecanizada, se utiliza la “distancia de retroceso de la herramienta”. También se utiliza el “radio de inactividad” para suavizar el movimiento.

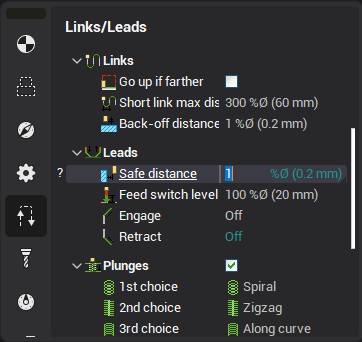

Distancia segura
Distancia segura se utiliza para mover la herramienta hacia abajo/arriba desde/hacia la superficie segura.
El movimiento vertical se realiza a esta distancia de la pieza de trabajo. Así que ya no es necesario permitir que las aproximaciones/retracciones excluyan las colisiones rápidas de alimentación.
Si utiliza un orificio preperforado para sumergirse al desbastar, el diámetro de la herramienta preperforadora debe ser mayor que el diámetro de la herramienta del fresador por lo menos el doble de la cantidad de distancia segura, de lo contrario los agujeros pre-perforados no serán detectados .
Vínculos de alimentación rápida

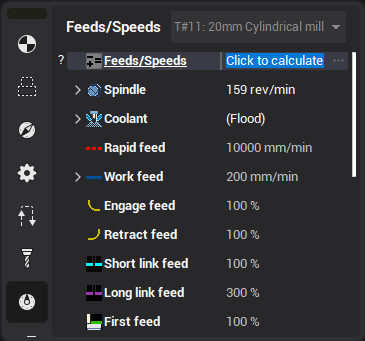

Los movimientos de enlace se pueden calcular usando bien la siguiente pienso o la retorno de la alimentación valores. Si la longitud del enlace es inferior a la distancia del «vínculo corto», entonces se utiliza el valor «sext feed», de lo contrario se utiliza el valor «retorno feed». El retorno feed se fija en el 300% de la alimentación de trabajo por defecto, que es una alimentación no cortable. es detectada durante un movimiento de «retorno» cuando se simula, este movimiento se marcará con un error.
