Swarf
Área de aplicación:

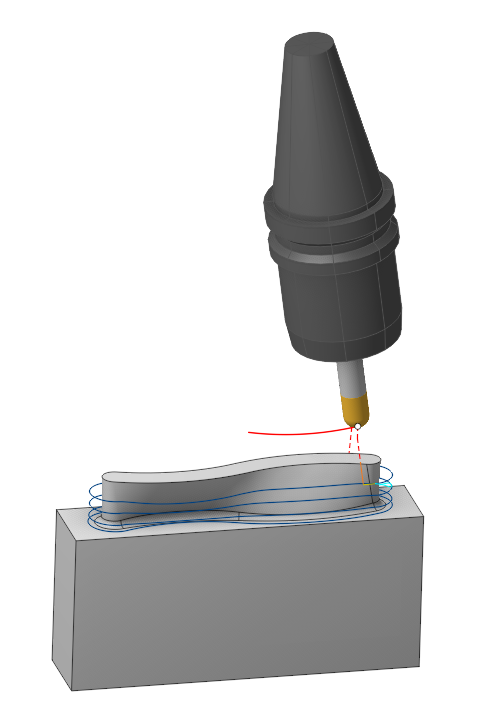

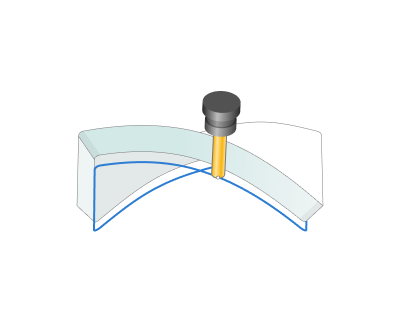

Esta maquinaria de operación complejas superficies gobernadas utilizando la cara lateral del fresador. Se clasifica como una operación de cinco ejes con inclinación de herramienta ajustable, ya sea de forma automática o manual mediante la alteración de vectores a lo largo de la trayectoria de la herramienta.
Asignación de trabajo:
Borde inferior. Es la curva que define el límite inferior de la superficie que se está mecanizando. Sus parámetros son los mismos que en el Parámetros de curvas en la ventana Operaciones de contorno 5D y de contorno 6D. Ver más.
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Estrategia:
Estrategia:
Este grupo de parámetros permite al usuario lograr una ruta de herramientas requerida:

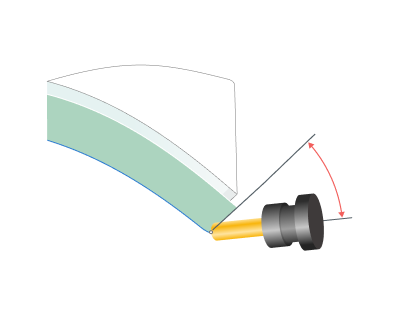

Inclinación lateral. Es un n ángulo adicional de inclinación de la herramienta dentro del plano órtogonal a la dirección de movimiento.

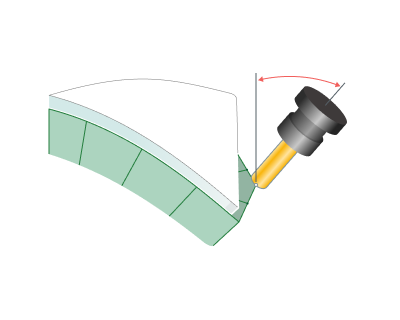

Usar vectores personalizadosPor defecto, el sistema posiciona vectores para seguir la superficie designada. Al establecer la bandera, el usuario puede ajustar manualmente la inclinación de la herramienta en cualquier punto elegido en la ventana gráfica. Los parámetros de este grupo son los mismos que en la ventana gráfica. Parámetros de curvas en la ventana Operaciones de contorno 5D y de contorno 6D. Ver más.
.png)
Tipo de fresado:
Se le asignará en casi todas las operaciones, excepto en las operaciones de mecanizado de curvas. Esto permite al usuario controlar el tipo de fresado requerido (subir o convencional) durante el proceso de cálculo del camino de herramientas.. Ver más
Los parámetros de la Tipo de fresado son lo mismo. como en el Recorte de la línea de agua operación. Ver más.

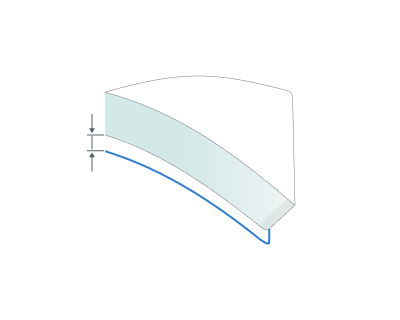

Breakthrough:
Permite que la herramienta se desplace a lo largo de su eje por una distancia especificada cuando se encuentran cortes inferiores. La herramienta no se desplazará si no hay cortes inferiores y la superficie inferior la restringe.
.png)

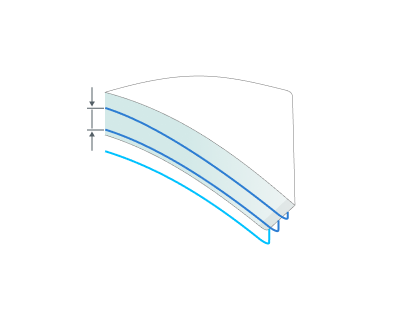

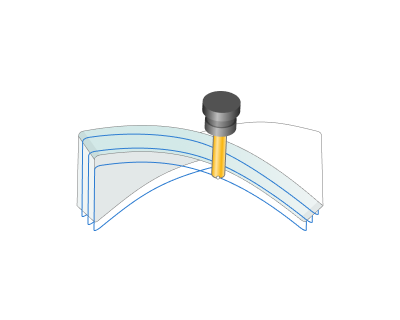

Pases axiales:
La configuración de la bandera incluye pases adicionales a lo largo de la superficie mecanizada.
.png)

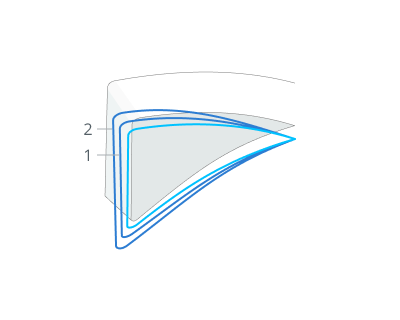

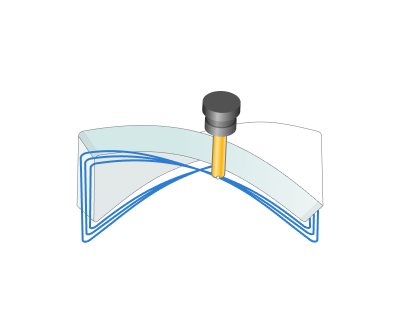

Pases radiales:
La configuración de la bandera incluye pases en bruto adicionales perpengiculares a la superficie mecanizada.
.png)
Configuración de la bandera s pecifica la orden de ejecución de pases en bruto:

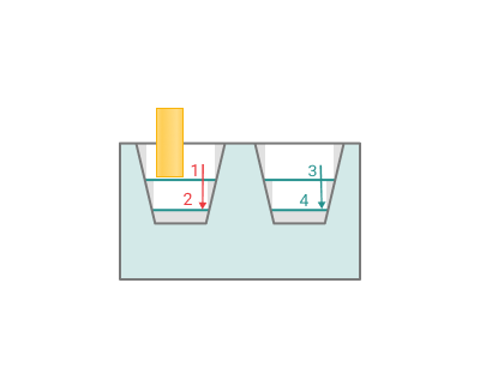

Niveles. Los pases ásperos se ejecutan en el orden de la disposición de las capas.

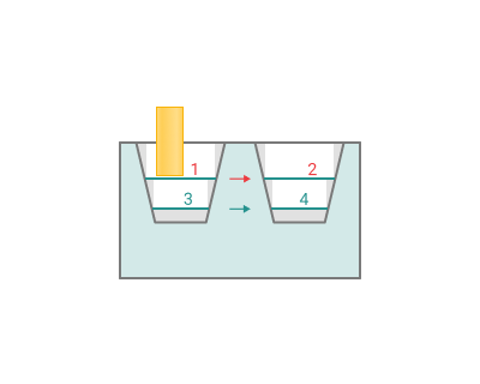

Cadenas . Los pases ásperos se ejecutan en el orden del arreglo de las cuerdas.

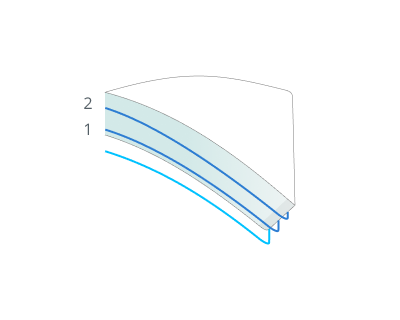

Conde. Es el conteo de pases radiales.

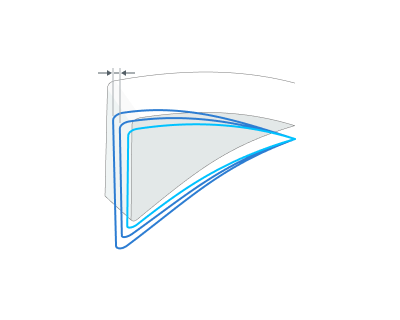

Paso. Es la distancia entre los pasos radiales. Ver más.
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más.
