Área de aplicación:

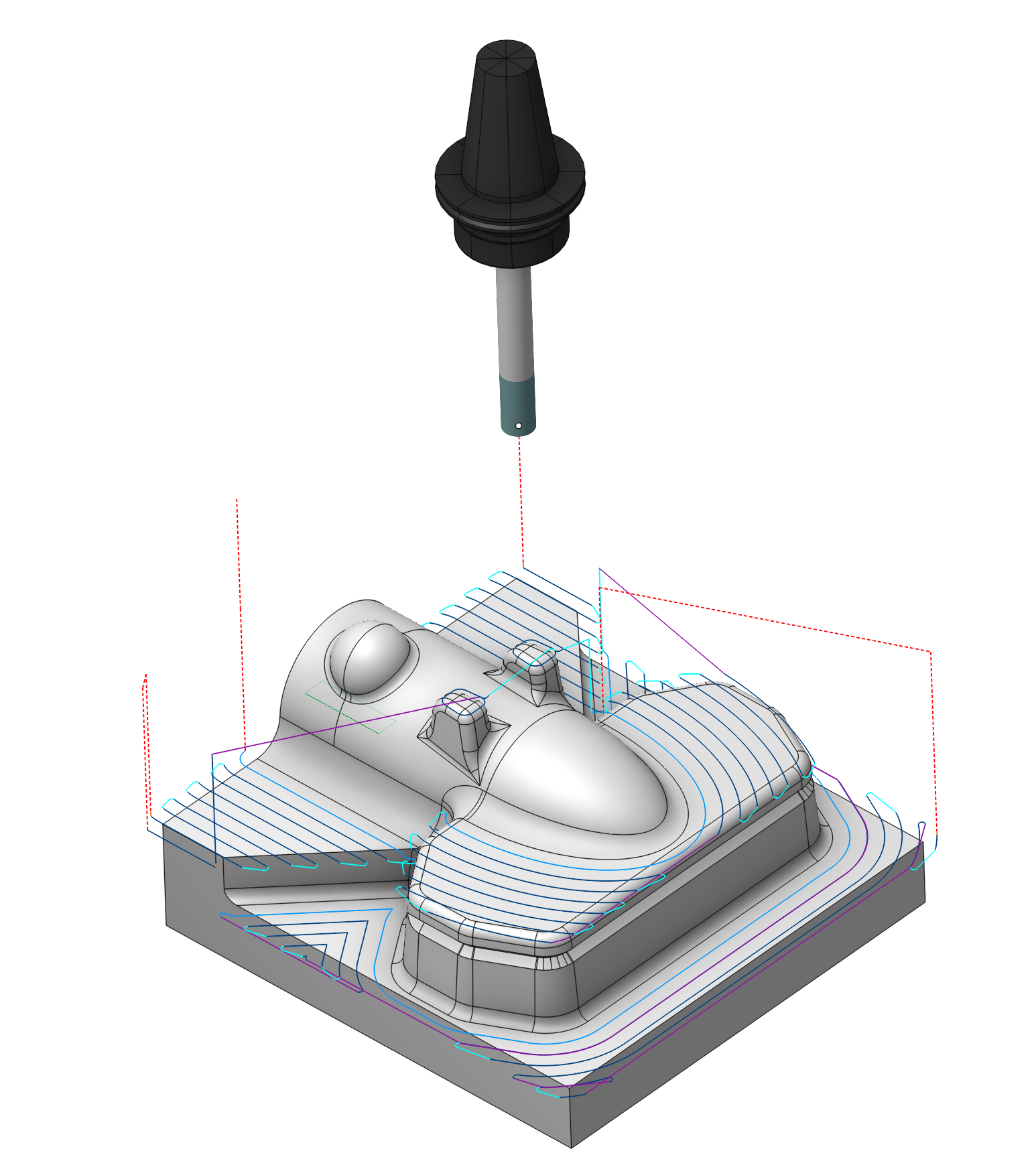

La operación es conveniente para mecanizar un modelo con planos horizontales. El mecanizado consiste en series de pases horizontales de herramientas en varios niveles.

Configuración:

Los Configuración se utiliza para configurar los parámetros primarios del proyecto. Esto puede implicar el posicionamiento de la pieza en el equipo, el sistema de coordenadas de la pieza, y más. Ver más

Asignación de trabajo:

Caras. Seleccione varias superficies de la pieza como tarea de trabajo. El sistema calculará la trayectoria en función de las superficies elegidas.

Bolsillo. Para simplificar esta tarea, podemos reconocer los elementos de las piezas en un modelo 3D y convertirlos automáticamente en elementos básicos de asignación de trabajo, como zonas de trabajo y niveles de mecanizado. Ver más

Zona de trabajo. Las zonas de trabajo se utilizan para definir las áreas de piezas que deben ser mecanizadas mediante operaciones de fresado de desbaste y acabado. Ver más

Zona de restricción. Además de Zonas de trabajo en el sistema que puede utilizar Zonas restringidas especificar las áreas de la pieza que no deben ser mecanizadas en la operación actual. Ver más

Nivel superior. Especificar el nivel superior por elementos de modelo. Ver más

Nivel inferior. Especificar el nivel inferior por los elementos del modelo. Ver más

Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.

Suprímase. Elimina un elemento de la lista.

Estrategia:

Estrategia de mecanizado:

Este parámetro permite al usuario lograr un camino de herramientas que aparece paralelo o equidistante u otro cuando realiza operaciones de bolsillo. Operación de desbaste de la línea de agua. Ver más

Niveles de mecanizado:

Define el rango a lo largo del eje de la herramienta para el mecanizado. Operación de desbaste de la línea de agua. Ver más

Pisos en la alimentación final

Salidas de la ruta de planos claros en la fuente de acabado. Este grupo de parámetros funciona de manera similar a la Operación de desbaste de la línea de agua. Ver más

Tipo de fresado

Se le asignará en casi todas las operaciones, excepto en las operaciones de mecanizado de curvas. Esto permite al usuario controlar el tipo de fresado requerido (subir o convencional) durante el proceso de cálculo del camino de herramientas. Operación de desbaste de la línea de agua. Ver más

Multicapa

Haga clic aquí para ampliar..

Paso a lo largo del eje de la herramienta. Paso en profundidad de corte.

Altura de la empuñadura.

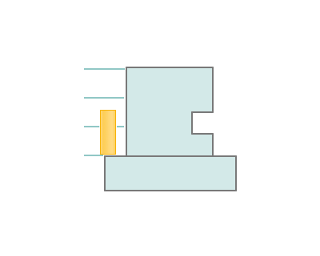

Del nivel anterior. El procesamiento se lleva a cabo desde el nivel plano inferior hasta el nivel superior de la pieza de trabajo con un escalón Paso a lo largo del eje de la herramienta.

Desde el nivel. El procesamiento se lleva a cabo sólo en niveles planos.

- ¿Qué? - ¿Qué? El mecanizado se realiza desde un nivel plano hasta el valor especificado en la altura del empalme con un paso Paso a lo largo del eje de la herramienta.

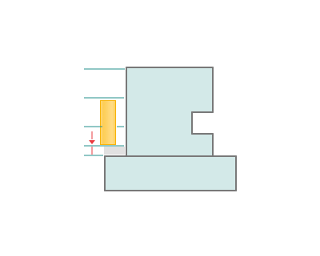

Altura de limpieza. La función añade un pasaje adicional delante del nivel inferior a una distancia especificada en el parámetro.

Recorte

Permite el salto de superficies no destinados al mecanizado y permite la extensión del camino de herramientas . Este grupo de parámetros funciona de manera similar a la Operación de desbaste de la línea de agua. Ver más

Transformaciones:

El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más
