Tipo de estrategia de mecanizado:

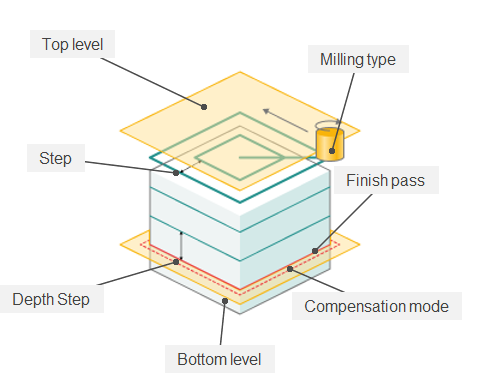

Estos son los parámetros clave, cuyo conjunto puede variar dependiendo sobre la estrategia elegida en la Estrategia de mecanizado sección:

Paso. La anchura máxima permitida de corte.

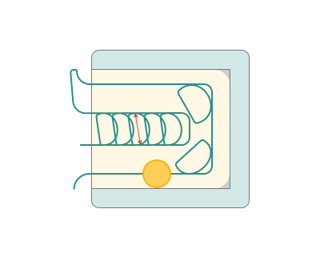

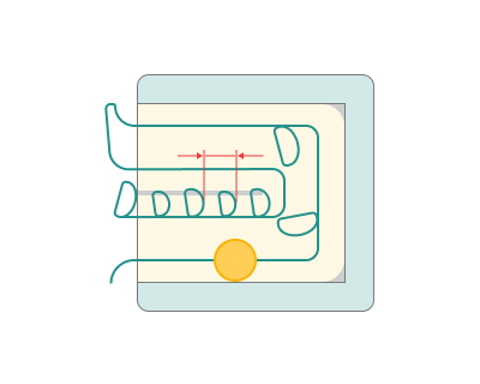

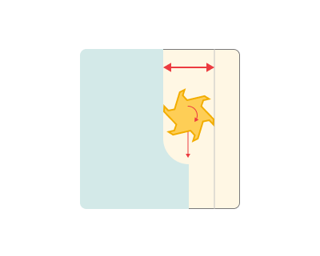

Paso HSC. Definir el paso de los arcos trochoidales como bien; un porcentaje del diamater de herramienta actual o, como una distancia establecida. Si los cortes de alta velocidad están desactivados, entonces las áreas no mecanizadas son posibles.

Grandes arcos. Expande arcos entre los pasos de la trayectoria.

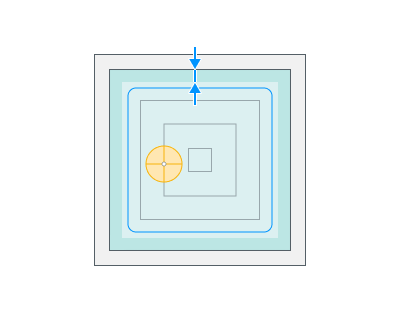

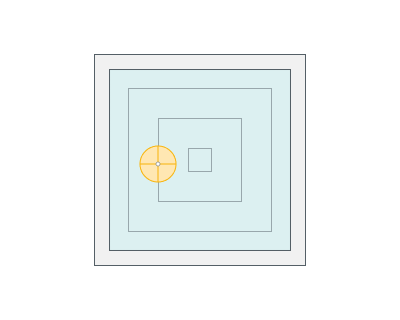

Terminar el pase. Para algunas estrategias, se añade un pase de acabado. Antes del pase de acabado, se añade un margen igual al valor especificado en el parámetro.

Modo de compensación. Similar a la Producto grupo en Contorneado 2D. Ver más

Termina el radio de redondeo. El parámetro es necesario para redondear las esquinas durante el acabado Pase.

Un radio de redondeo áspero. El parámetro es necesario para redondear las esquinas durante el paso de desbaste.

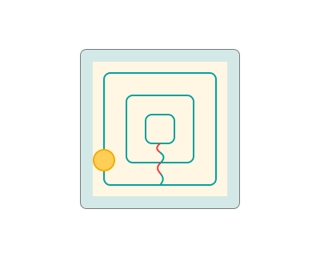

Radio de enlace. Radio de enlace para los 'vínculos' y también las transiciones para los arcos trohoidales.

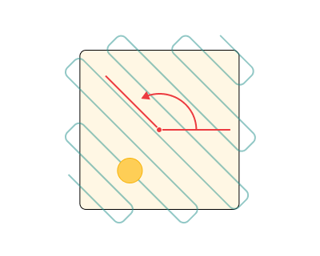

Ángulo. Asigna la dirección del ángulo de corte para las operaciones del avión.

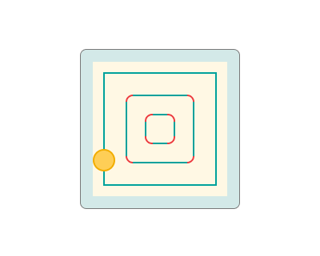

Esquinas suavizando. Prácticamente, se utiliza en la mayoría de las operaciones y proporciona "redondeo" de caminos de herramientas al mecanizado de esquinas interiores. Esto reduce las vibraciones y aumenta la velocidad de mecanizado. Los pasadizos ásperos dentro del contorno no tienen redondeo.

El nivel más alto. El nivel en el que se realiza la pasada final. Por defecto es el nivel superior más alto de la pieza mecanizada.

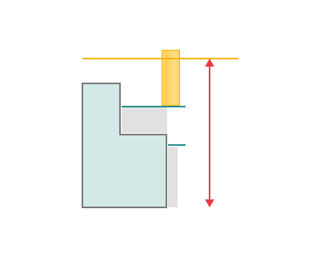

Nivel inferior. Arrastre el plano con el ratón o arrastre el círculo central del plano y utilice 'Smart snap' para alinearse con una característica o, haga clic en la dimensión en la vista del gráfico para establecer el nivel inferior deseado para el mecanizado. Si el texto en el campo es de color verde, el nivel se calcula automáticamente como la parte superior de la pieza, wokpiece y accesorios. Para volver al modo automático, simplemente limpie el campo y pulse 'Enter'.

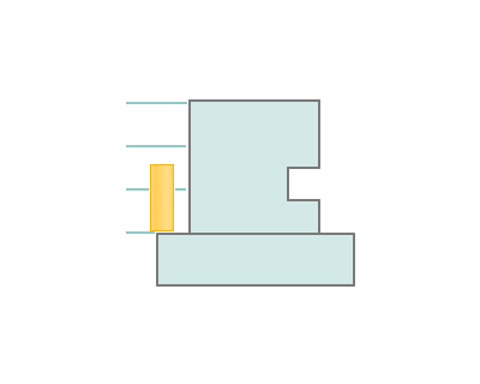

Acérquense. El mecanizado se realiza estrictamente de arriba a abajo.

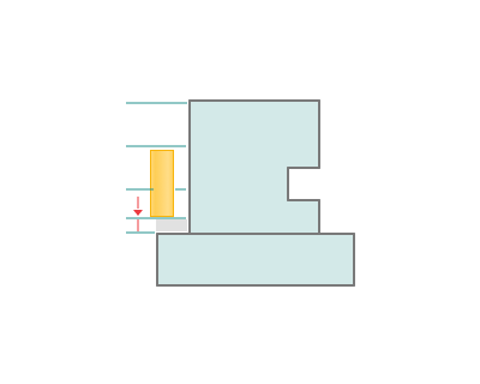

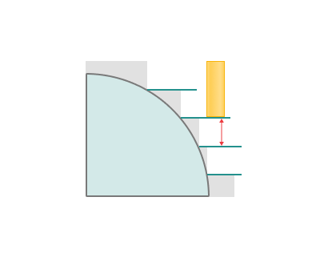

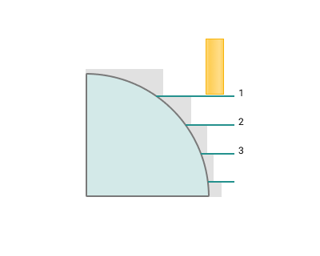

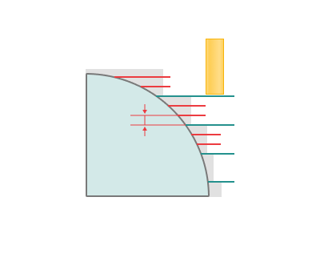

Acelera el valor. Distancia de la capa ya mecanizada a la superpuesta.

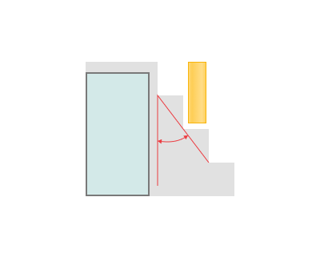

Ángulo de alivio. La introducción de un valor positivo evita que el mango de la herramienta 'robe' a medida que aumenta la profundidad de mecanizado.

Estos son los parámetros clave, cuyo conjunto puede variar dependiendo sobre la estrategia elegida en la Estrategia de mecanizado sección:

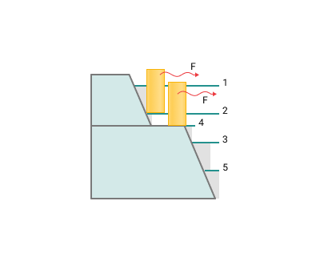

Pisos en la alimentación final. Salidas de la ruta de los planos claros en la alimentación de acabado. No funciona con la altura de limpieza.

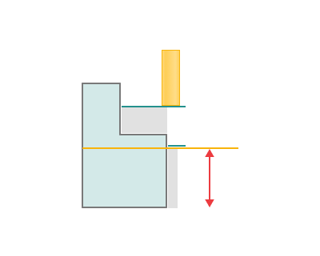

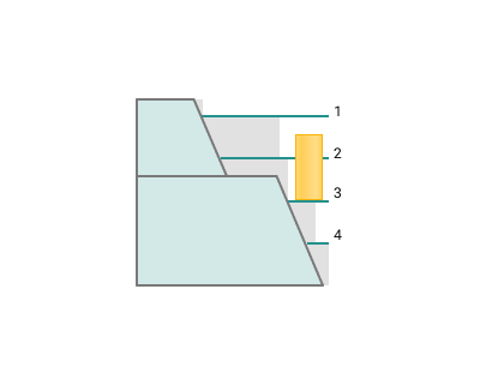

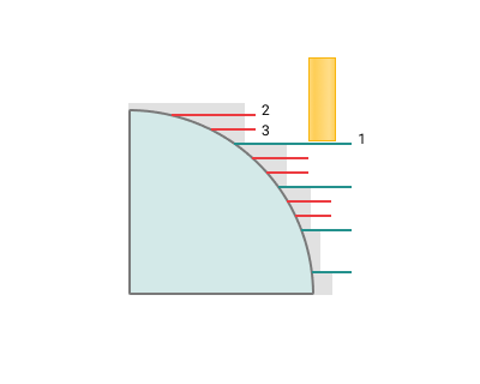

Altura de limpieza. La función añade un pase nuevo a la distancia especificada en el parámetro desde el pase Borrar planos, cuando la opción Borrar planos está habilitada.

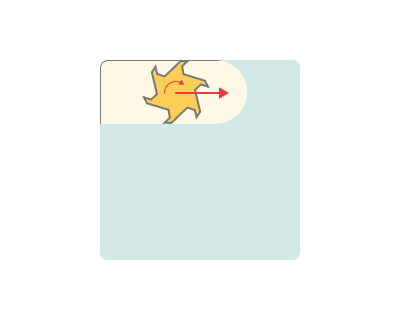

Sube. En el mecanizado se refiere a una estrategia de corte en la que la herramienta se mueve en la misma dirección que la rotación de la pieza de trabajo. Generalmente resulta en menos desgaste de la herramienta y un acabado más suave en comparación con el corte "convencional", donde la herramienta se mueve en contra de la rotación de la pieza de trabajo.

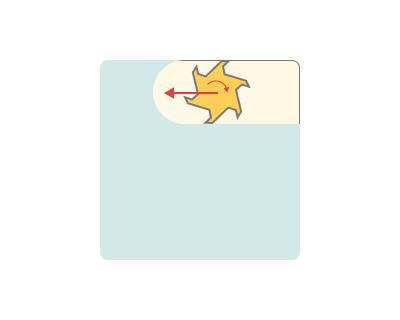

Convencional. El corte en el mecanizado se refiere a una estrategia en la que la herramienta se mueve contra la rotación de la pieza de trabajo. Este método de corte se utiliza en las operaciones de mecanizado, pero puede dar lugar a un mayor desgaste de la herramienta y un acabado más áspero en comparación con el corte "Climb", donde la herramienta se mueve en la misma dirección que la rotación de la pieza de trabajo.

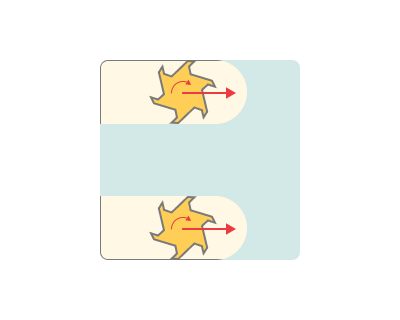

Las dos cosas. Se refiere a la práctica de utilizar estrategias de corte "Climb" y "Convencional" durante una operación de mecanizado. Este enfoque se puede utilizar para optimizar el rendimiento de la herramienta, acabado superficial y otros factores de mecanizado dependiendo de los requisitos específicos de diferentes partes de la pieza o diferentes etapas del proceso de mecanizado. Permite una mayor flexibilidad y control en el logro de los resultados deseados en el mecanizado.

Estos son los parámetros clave, cuyo conjunto puede variar dependiendo sobre la estrategia elegida en la Estrategia de mecanizado sección:

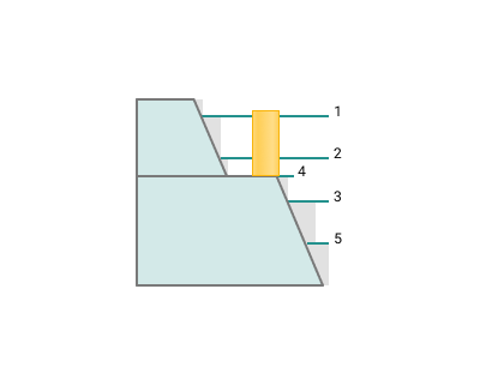

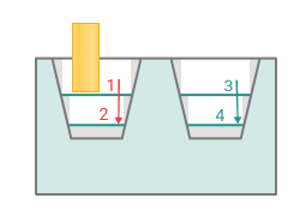

Por cavidades. Todos los niveles del primer perfil se mecanizan primero. Después se mecanizan todos los niveles del siguiente perfil.

Por capas. La primera capa de todos los perfiles se mecaniza al principio y después se mecaniza la siguiente capa.

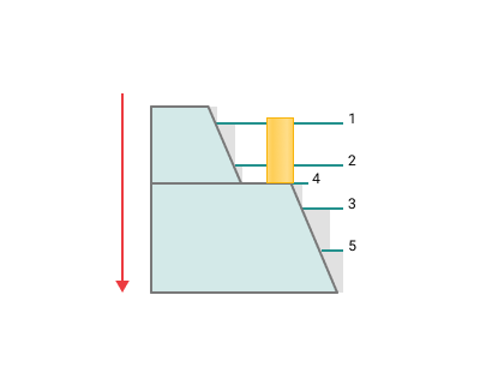

Sólo hacia abajo. Ordene el mecanizado estrictamente de arriba a abajo. Esto puede crear un camino de herramientas no óptimo. Active esta opción sólo si encuentra errores con la clasificación de niveles. A veces puede eliminar los problemas.

Orden de mecanizado. Define la secuencia de mecanizado en las operaciones de mecanizado de curvas.

Directo. Ordenar los pases de tal manera que la intersección comienza en el lado izquierdo de la flecha (ángulo paramétrico), al mirar en la dirección de la flecha. Funciona sólo con la estrategia Paralela.

Invertido. Ordenar los pases de tal manera que la intersección comienza en el lado derecho de la flecha (ángulo paramétrico), cuando se mira en la dirección de la flecha. Funciona sólo con la estrategia Paralela.

Óptima. Ordenar los pases de tal manera que la intersección comience en la distancia más corta (lo que reduce el número de transiciones entre pases). Este método de clasificación es aplicable sólo con la estrategia Paralela.

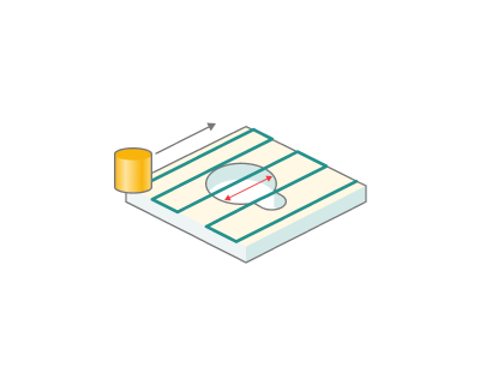

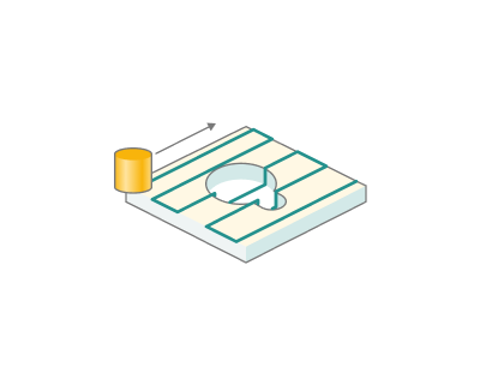

Agujero tapado. Muy a menudo un modelo geométrico tiene agujeros cuyo mecanizado se ha realizado antes o se requiere mecanizar en una operación posterior. En este caso, al mecanizado de la superficie que tiene el agujero, se puede ignorar. Los agujeros ignorados pueden ser de cualquier forma (no siempre redondos). El tamaño definido describe el diámetro de un disco que puede cubrir el agujero.

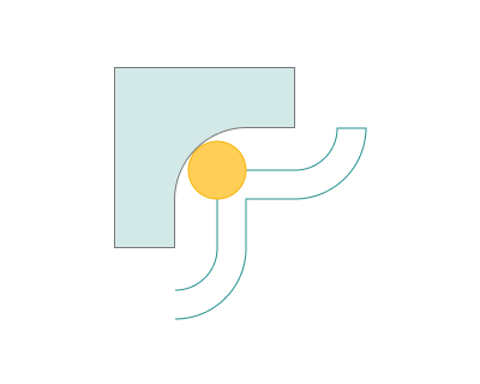

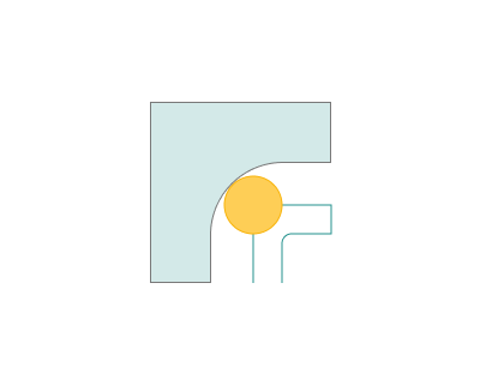

Recorta los rollos de desechos. El cortador 'rolls' alrededor de las esquinas exteriores afiladas de un modelo. El camino de la herramienta es suave pero no siempre óptimo.
