Dibujo de curvas de spline

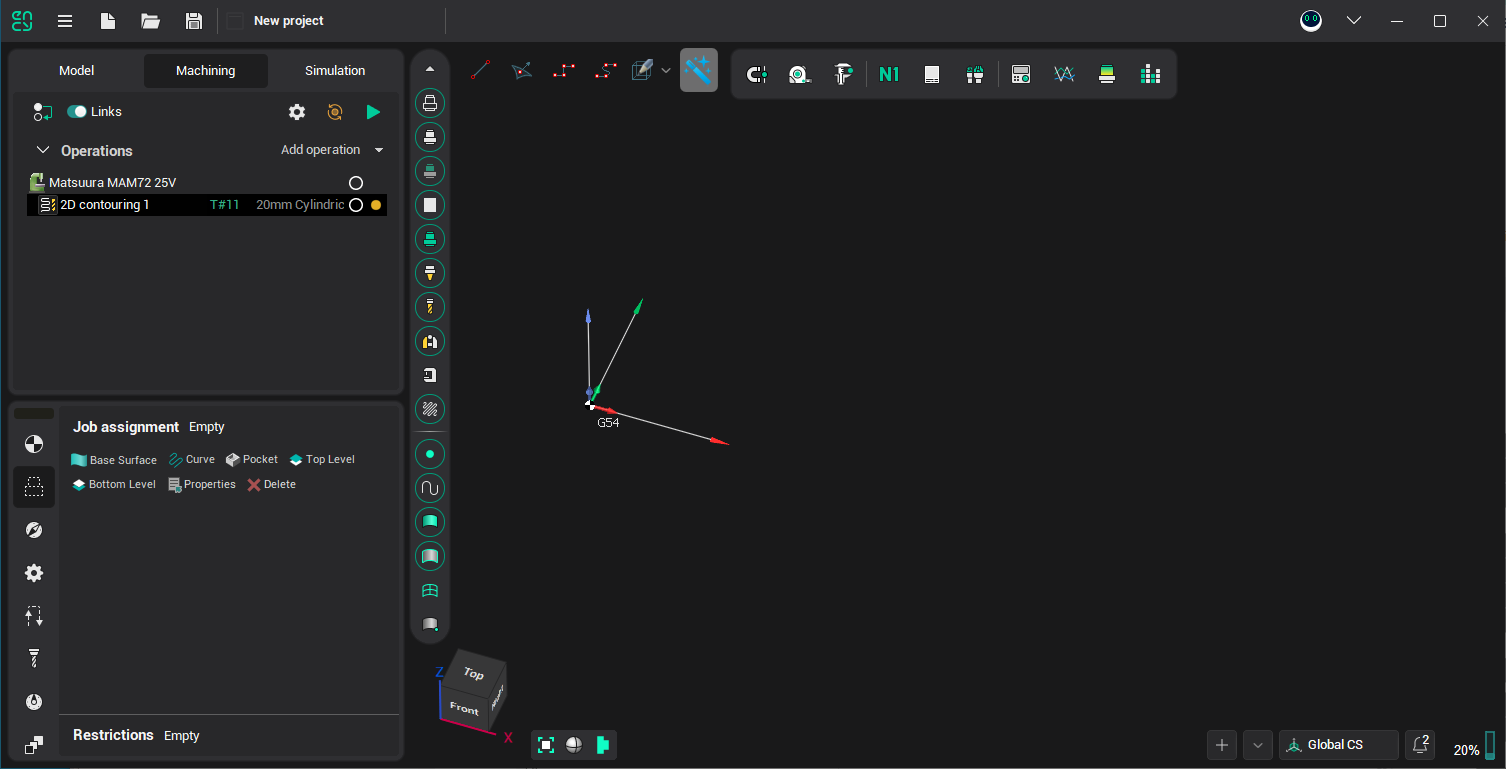

Esta característica es experimental, y todavía está bajo el desarrollo. Barra de herramientas de dibujo de curva en vivo añadida a la ventana gráfica, que es visible mientras el modo Tecnología está activo.

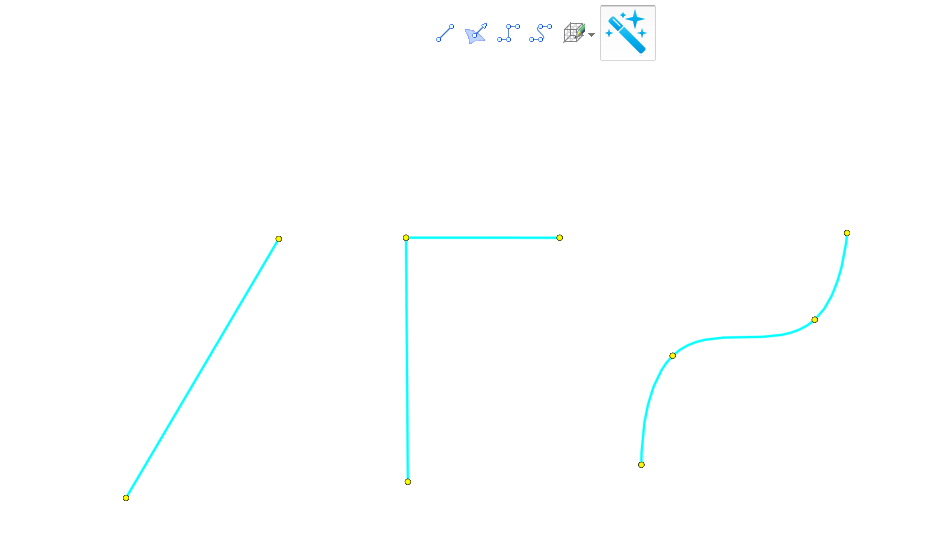

Permite dibujar curvas auxiliares:

• líneas rectas

• polígonos

• Splines.

Directamente en las superficies de los objetos que son visibles en la pantalla. Nodos de estas curvas pueden ser arrastrados, eliminados y añadidos con un simple clic del ratón.

Hay 3 modos de dibujo:

1. Gratis. Los puntos se seleccionan por la siguiente regla

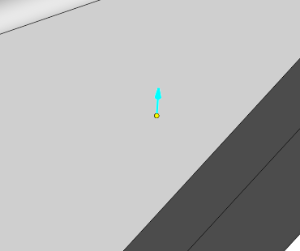

   1. En caso de que no haya ningún objeto chasquido bajo el cursor, y es el primer punto. El punto tendrá Z indefinido.

   2. En caso de que no haya ningún objeto chasquido bajo el cursor, y no es el primer punto. El punto tendrá la misma Z que el punto anterior (estaremos dibujando en el plano);

   3. En caso de chasquear la superficie bajo la superficie del cursor, se seleccionará el punto más cercano.

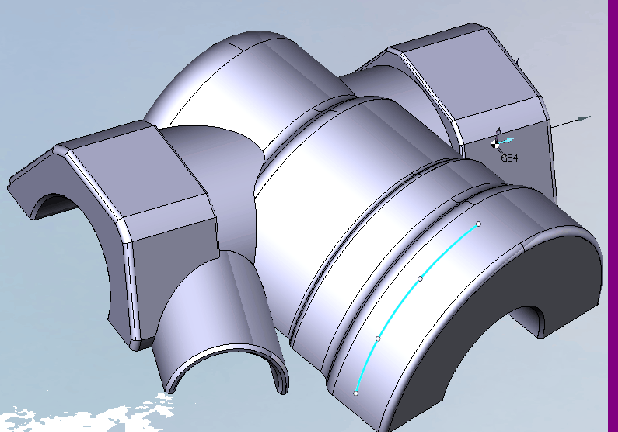

2. En superficie. Los puntos se seleccionarán sólo desde la superficie;

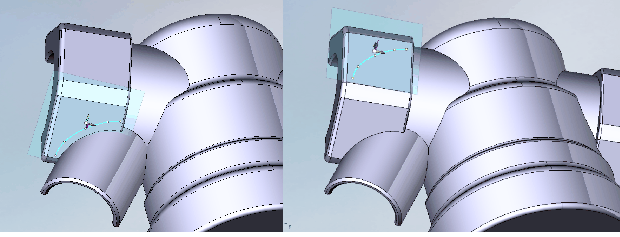

3. En el plano. Los puntos se seleccionarán sólo desde el plano. Todas las curvas de dibujo están conectadas a este plano y también se transformarán con la transformación del plano (translate o gire el plano).
