Operación de grabado
Área de aplicación:
Esta operación está diseñada para el grabado de dibujos e inscripciones en áreas planas, y también para realizar un pase de acabado a lo largo de las paredes laterales de bolsillos y contornos mediante el mecanizado 2 / 2.5D.
Configuración:
Los Configuración se utiliza para configurar los parámetros primarios del proyecto. Esto puede implicar el posicionamiento de la pieza en el equipo, el sistema de coordenadas de la pieza, y más. Ver más
Asignación de trabajo:
Superficie de la base. Esta superficie sirve para proyectar una trayectoria sobre ella. Ver más
Añadir jefe. Le permite añadir un jefe. Ver más
Añadir Pocket. Permite añadir un bolsillo. Ver más
Añadir inversión. Indica un área cerrada, dentro de la cual se invertirán las reglas de mecanizado, es decir, las áreas mecanizadas se desmecanizarán y viceversa. Ver más
Nivel superior. Especificar el nivel superior por elementos de modelo. Ver más
Nivel inferior. Especificar el nivel inferior por los elementos del modelo. Ver más
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Estrategia:

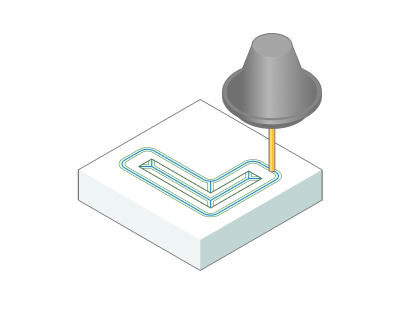

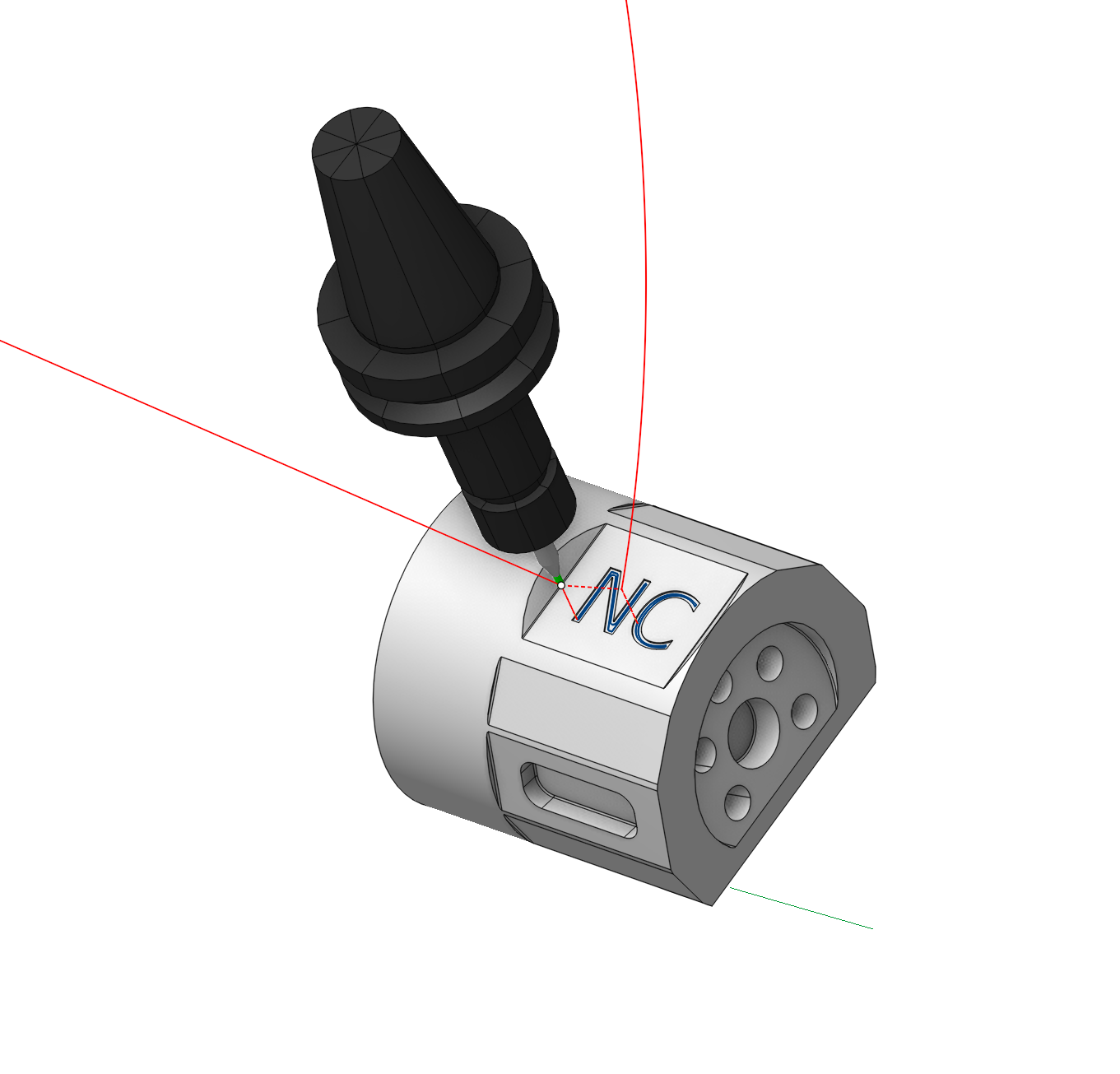

V Tallado.
Añade pases adicionales a la trayectoria para lograr un resultado de mayor calidad, lo que es particularmente efectivo para crear pequeños elementos.
.png)
.png)
Niveles de mecanizado:
Define el rango a lo largo del eje de la herramienta para el mecanizado. Operación de desbaste de la línea de agua. Ver más
Paso de profundidad:
Material eliminado en un paso a lo largo del eje de la herramienta entre el Arriba y Abajo nivel. Este grupo de parámetros funciona de manera similar a la Pocketing .
Tipo de fresado:
Se le asignará en casi todas las operaciones, excepto en las operaciones de mecanizado de curvas. Esto permite al usuario controlar el tipo de fresado requerido (subir o convencional) durante el proceso de cálculo del camino de herramientas. Operación de desbaste de la línea de agua. Ver más
Clasificación:
Controla la secuencia de pases durante el mecanizado de la superficie .. Este grupo de parámetros funciona de manera similar a la Contorneado 2D. Ver más
Esquinas:
Cuando se produce un cambio repentino de la dirección de la herramienta, el control de fresado realiza una desaceleración antes de iniciar el giro, y luego se acelera de nuevo. Este hecho puede conducir a vibraciones y un alto desgaste de la herramienta y la máquina de fresado. El problema se puede resolver si el camino de fresado tiene muy pocas o ninguna roturas. Por esta razón, en el sistema existe la función de suavizado de la vía de herramientas utilizando el radio definido para el mecanizado de esquinas interiores o exteriores del modelo.
Algunos grupos de parámetros funcionan de manera similar a la Contorneado 2D - Alisado de esquinas . Ver más
Zona de trabajo:
Permite una modificación adicional del área de trabajo seleccionada inicialmente en el Asignación de puestos de trabajo Este grupo de parámetros funciona de manera similar a la pestaña Operación de terminación del avión. Ver más
Transformaciones.
Un diálogo para transformar el camino de herramientas. Este grupo de parámetros funciona de manera similar a la Contorneado 2D. Ver más
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más
