Hilo de forma estándar

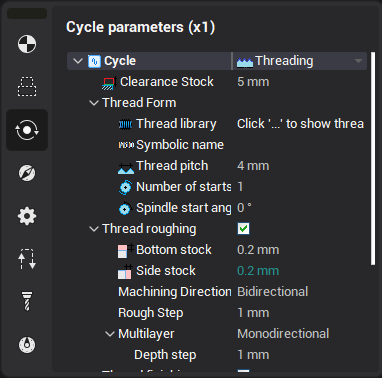

La ventana Propiedades para el elemento de asignación de trabajo de las operaciones de roscado de formulario estándar tiene los siguientes parámetros.

Perfil de hilo se especifica por la forma de la herramienta y los parámetros en el Formulario de hilo de discusión grupo.

Valor en Profundidad campo define la altura del perfil del hilo (diferencia entre los diámetros exterior e interior). Este valor debe tener valor positivo. Dirección de este valor calcula automáticamente y depende del contorno Lado de mecanizado parámetro.

Si el modo de inmersión es Flanco o Flanco alternativo, entonces Ángulo del hilo de discusión y Ángulo de inclinación los parámetros definen el ángulo de caída de la herramienta en cada paso.

Parámetros en Secuencia grupo define los números de inicios y modo de inmersión para cada paso.

Valor en Secuencia combobox define el modo de inmersión. Los siguientes tipos de estrategias están disponibles:

• Radial. La dirección de inmersión es perpendicular al eje de rotación.

• Flanco. La inmersión se hace a lo largo de un lado de la cornisa.

• Flanco alternativo. El empalme se hace alternativamente a lo largo de los dos lados laterales de la cornisa.

• Flanco modificado. Empujar con ángulo, especificado en Ángulo parámetro.

Prácticamente el hilo se procesa por varios pasos. Permite mejorar la calidad de la superficie y reducir la carga de herramientas.

Es posible especificar el número de pases estableciendo un conteo directamente o estableciendo la profundidad del primer pase. En el último caso, el número de inicios se calcula automáticamente a partir de la profundidad del perfil del hilo.

Si la profundidad de corte es constante, la inmersión en la siguiente capa conduce a aumentar el área de mecanizado y la carga de herramientas. Es posible calcular la profundidad de corte para proporcionar un área de mecanizado constante y la carga de herramientas. Determinar la profundidad de corte a partir de el parámetro puede aceptar dos valores: igual área e igual profundidad.

In Área igualitaria modo de corte disminuye la profundidad en cada nivel. Es posible establecer Profundidad mínima de corte. Si la profundidad calculada se convierte en menor que este valor, entonces se utilizará la profundidad de corte mínima.

Para asegurar la limpieza de la última pasada de la superficie se realiza con un stock muy pequeño, y luego el suavizado del perfil terminado se realiza varias veces sin ningún stock. Finalizar la profundidad de paso el parámetro define el stock de pase de acabado, Conteo de pases de finalización el parámetro define el conteo de pases a lo largo del perfil listo, tomando con el pase de acabado.
