Ciclos de hilo de discusión

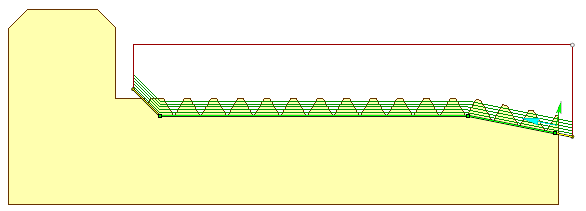

El ciclo Thread permite generar pases (un mineral más) para crear hilo con parámetros especificados.
Contour define el diámetro inferior del hilo (diámetro interior para el hilo exterior y diámetro exterior para el hilo interior). El segundo diámetro se calcula por el parámetro Profundidad. El tipo de hilo - interior o exterior - se especifica por el lado de mecanizado del contorno (flecha perpendicular cerca del punto de inicio del contorno). El tipo de hilo - izquierdo o derecho - se especifica por la dirección de mecanizado del contorno (flecha paralela cerca del punto de inicio del contorno) y la dirección de rotación del huso.

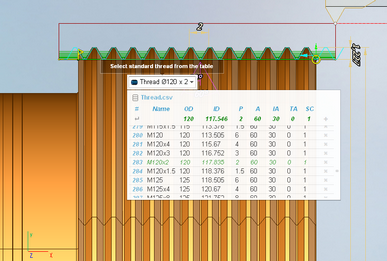

La visualización de los ciclos de roscado existe. La representación interactiva del hilo aparece en la pantalla justo después de añadir uno de los ciclos de roscado. Las dimensiones para el paso del hilo, la profundidad superior y los diámetros inferiores se pueden editar directamente en la pantalla gráfica.
.png)
La barra de acción emergente con el nombre de hilo permite abrir la tabla de hilos rápidamente y seleccionar uno de los hilos estándar. La lista de hilos se puede modificar en este panel intuitivamente.

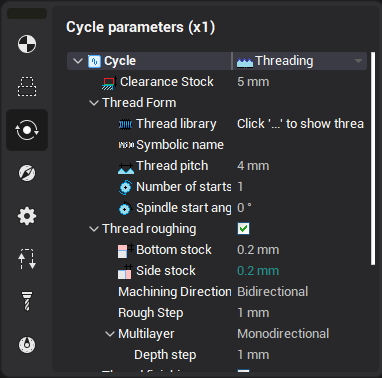

La ventana Propiedades para el elemento de asignación de trabajo tiene los siguientes parámetros.
Los Existencias de liquidación es la distancia desde el hilo hasta el nivel de transiciones. El ciclo pasa a través de este nivel mientras se mueve desde el final del paso anterior hasta el comienzo del siguiente.
Perfil de hilo se especifica por forma de herramienta, parámetros en grupo de forma de hilo y para un hilo de forma libre sólo que adicionalmente necesita especificar un Perfil de ranura roscado como un elemento separado de la asignación de trabajo.
Nombre simbólico es sólo una designación simbólica opcional del tipo de hilo y tamaño, M10 por ejemplo. Puede usarlo para buscar rápidamente el hilo en la tabla de hilos.
En el primer caso, el plomo se define como la distancia entre dos puntos iguales del perfil, situada en los hilos vecinos. En el segundo caso, el plomo se especifica por el recuento de giros por unidad de longitud.
La operación permite crear hilos multistart editando Número de inicios y parámetros de ángulo de inicio de Spindle. Varios tipos de ciclo usan Número de inicios de forma diferente. En ISO G76 los números de inicios se envían al ciclo como parámetro. Pero algunas máquinas no tienen este parámetro en ciclo. En este caso es posible crear hilos multistart haciendo el mismo ciclo con otro valor de parámetro de ángulo de inicio de Spindle. Otra forma es usando ISO G92 o ISO G32/33. En este caso la operación genera automáticamente pases con ángulos de inicio de husillo diferentes.
Parámetros en los grupos de secuencia, rugosidad y acabado definen el número y la disposición mutua de pases. Son diferentes para el tipo de perfil de hilo, por lo tanto, vea los temas relevantes:
El camino de la herramienta del hilo se puede generar en varios formatos de salida: Ciclo de roscas multipass (ISO G76), ciclo de roscas monopass ISO G92 o mecanizado de roscas avanzado (expandido).
