Ciclo de Zigzag

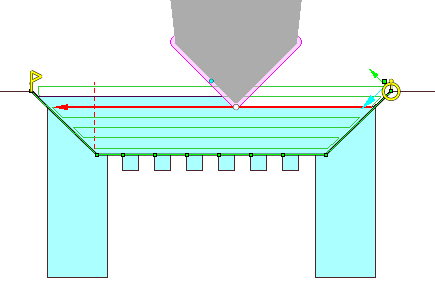

El ciclo del torno Zigzag genera un camino útil para el mecanizado de áreas que se cierran por ambos lados con una herramienta neutra. La herramienta se baja capa por capa y realiza movimientos horizontales con un cambio de dirección para cada capa.

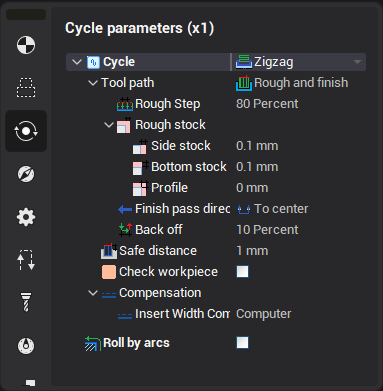

Parámetro común del ciclo

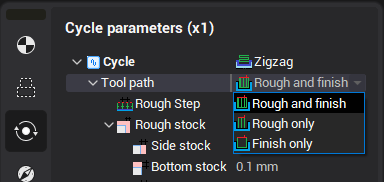

El ciclo Zigzag genera bruto y pasa el final. El parámetro path de la herramienta define lo que se debe generar.
Si solo se selecciona Finalizar, sólo se generará el pase final y el diálogo mostrará sólo los parámetros de la ruta de finalización. Si sólo se selecciona Rough, entonces se generará la ruta aproximada y el parámetro para el pase bruto sólo se mostrará en el diálogo. Si se selecciona Rough y final, se mostrarán todos los parámetros.
El parámetro distancia segura define la distancia desde la parte superior de la ranura hasta el nivel de los movimientos rápidos. Para editar la distancia segura es posible arrastrar el punto en la ventana gráfica o introducir el valor en el diálogo.
Parámetros de la trayectoria de meta

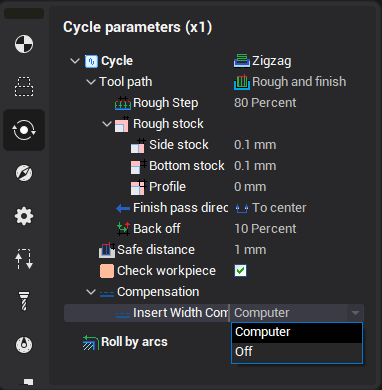

Insertar compensación de ancho define los correctores que utilizan.
El modo ordenador genera la ruta de la herramienta sólo para el primer corrector.
Parámetros de la trayectoria áspera
El paso áspero define la distancia entre los pasos en bruto. Se puede definir en los porcentajes del ancho de la herramienta o en las unidades de la longitud.
El stock bruto define el stock adicional para los pases en bruto.
La opción Comprobar pieza elimina todas las partes ociosas de los movimientos de trabajo que realmente no cortan la pieza.
