Torno de 4 ejes

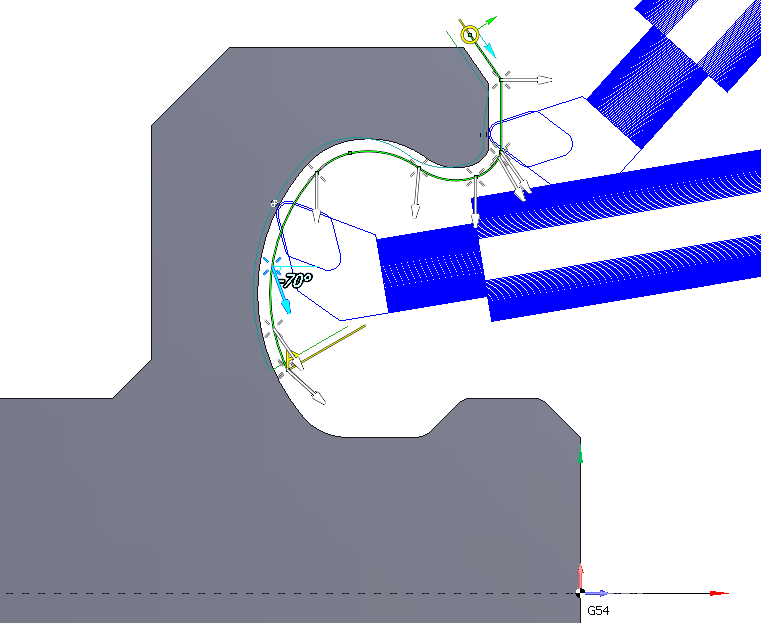

El ciclo de torneado de 4 ejes permite mecanizar áreas difíciles de alcanzar de una pieza con una sola operación cambiando continuamente el ángulo de inclinación de la herramienta en el proceso de moverse a lo largo de un contorno (utilizando el eje 4 de la máquina, si está disponible). Esto reduce el número de cambios de herramienta, aumentando así la productividad. Además de la geometría de contorno definida para calcular la información del camino de torneado sobre los ángulos de inclinación de la herramienta en algunos puntos del contorno también se utiliza. El usuario puede especificar cualquier número de ángulos de la herramienta, que se puede establecer en un punto arbitrario del contorno.

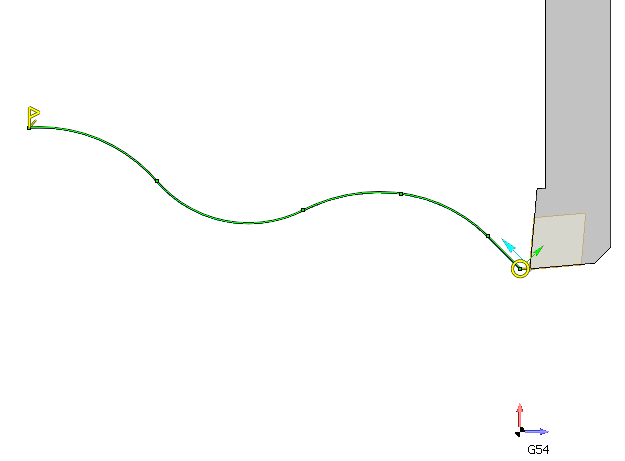

Casi todos los parámetros para este tipo de mecanizado se pueden especificar interactivamente en una ventana gráfica. Inmediatamente después de añadir el elemento "4-eje giratorio" con algún contorno sólo aparecerá el contorno especificado con los marcadores de inicio y final. No habrá vectores adicionales de inclinación visible de la herramienta. En este caso, después de calcular el ángulo del camino de herramientas de la herramienta seguirá siendo el mismo, por lo que, él especificó en el inspector de propiedades de estado inicial de la operación.

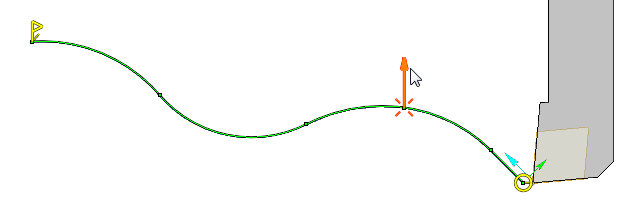

Sin embargo, si mueve el cursor del ratón en el área de los puntos nodales del contorno, se resaltarán los vectores de inclinación de la herramienta. Por defecto, son invisibles, porque el ángulo de la herramienta en estos puntos ya corresponde a estos vectores.

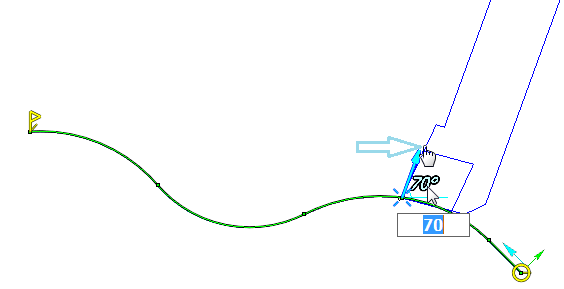

Si desea cambiar el ángulo de la herramienta en el punto resaltado, puede embragar y arrastrar el vector. En este caso, la pantalla mostrará la dimensión angular, que determina el ángulo de la herramienta en relación con el eje de rotación, así como el perfil de la herramienta. El ángulo deseado de la herramienta en un punto se puede lograr directamente arrastrando con el ratón o introduciendo un valor específico del ángulo en el campo que aparece cuando se hace clic en los dígitos de la dimensión.

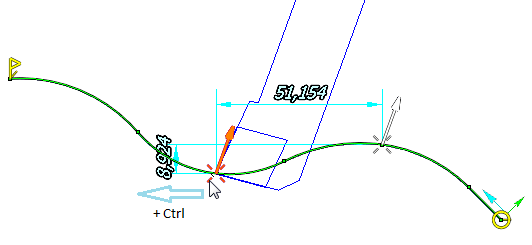

Ahora, si hace clic en cualquier parte de la pantalla, este vector se convierte en no seleccionado y permanecerá visible. De esta manera puede añadir nuevos vectores. Para definir el vector de inclinación en el punto intermedio no nodal del contorno, puede embragar la cruz en la parte inferior del vector y arrastrarlo. Vector se moverá detrás del puntero del ratón a lo largo del contorno. Si mantiene pulsada Ctrl en este momento, entonces se cambiará la copia del vector original.

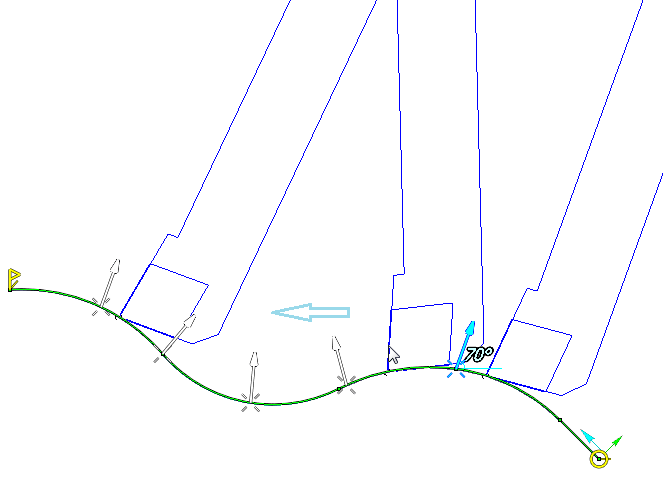

La pendiente entre dos vectores dados varía continuamente desde el primer vector hasta el segundo. Se puede comprobar mediante el embrague del perfil de la herramienta, que aparece cuando se selecciona un vector, y arrastrarlo a lo largo del contorno. La herramienta se moverá siguiendo el puntero del ratón a lo largo de todo el contorno. La pendiente de la herramienta, también variará continuamente, y se ajustará a la pendiente del vector en el punto actual. Así, Si se enciende la visibilidad de parte o pieza de trabajo, se puede controlar fácilmente la posición de la herramienta para la presencia de colisiones, así como para lograr un ángulo de corte óptimo.
Para eliminar vectores de inclinación no deseados de la herramienta puede seleccionarlos en la pantalla y presionar la tecla Del en el teclado.

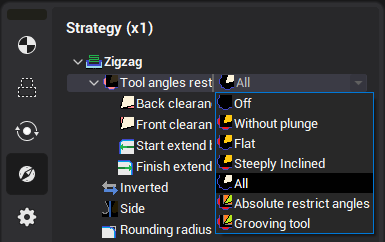

El resto Parámetros de mecanizado para el elemento "4-eje giratorio" no tiene diferencias con otros elementos de la asignación de trabajo de la operaciones de torno. Se pueden editar en la ventana de propiedades del elemento de asignación de trabajo.
