Cortar a chorro 4D
La operación de corte 4D le permite crear no sólo una ruta de herramientas puramente 2D cuando el eje de la herramienta está orientado verticalmente, así como una ruta de herramientas 4D más compleja cuando el eje de la herramienta está inclinado de acuerdo con el ángulo de pared de la geometría de trabajo. Al mismo tiempo, la punta de la herramienta siempre se coloca en el mismo plano, por lo que la coordenada Z permanece constante dentro del mismo contorno. Por lo tanto, la geometría procesada se puede definir como una curva plana (2D caso), ya sea dos curvas (superior e inferior, caso 4D), y la línea de sincronización también. Conectan estos contornos y determinan el ángulo de la herramienta en cada posición, como se muestra a continuación. La geometría de trabajo se especifica en la línea de sincronización. Ventana de asignación de trabajo.

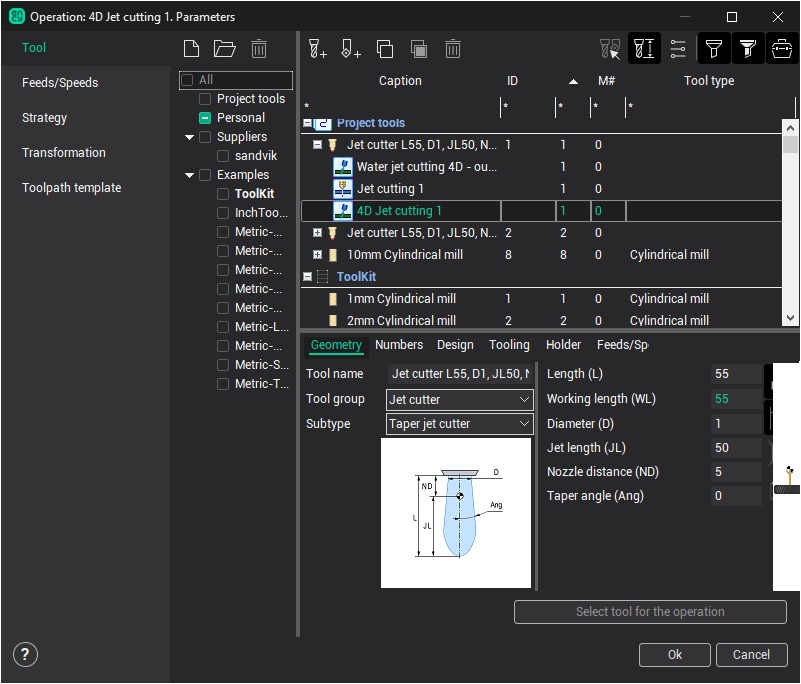

La herramienta de esta operación por defecto es un cortador Jet que tiene propiedades enumeradas a continuación.
Longitud del chorro - la longitud del chorro o haz que elimina el material en modo de simulación.
Diámetro - Diámetro del chorro o haz en el punto de salida de la boquilla.
Ángulo cónico, si tiene una disminución.
Distancia de la boquilla - distancia desde el borde inferior de la boquilla hasta el punto de contacto de la herramienta, es decir, un punto que se moverá en el nivel superior del contorno de trabajo definido en la asignación de trabajo. Por defecto, este punto es el mismo con el punto de ajuste de la herramienta, es decir, salida a un código NC.
Ventana de definición de condiciones de corte permite especificar los parámetros de cada pase de desplazamiento individualmente (si necesita más de un pase).
Tasa de alimentación
Código de las condiciones de corte
Distancia de compensación para el nivel exacto
Código de offset o número del corrector de radio.
En el Pestaña de estrategia de la ventana de parámetros puede establecer parámetros tales como optimización de orden y dirección, opciones de mecanizado de pases múltiples, puentes, etc.
