Condiciones de mecanizado de las operaciones EDM y Jet de corte 4D

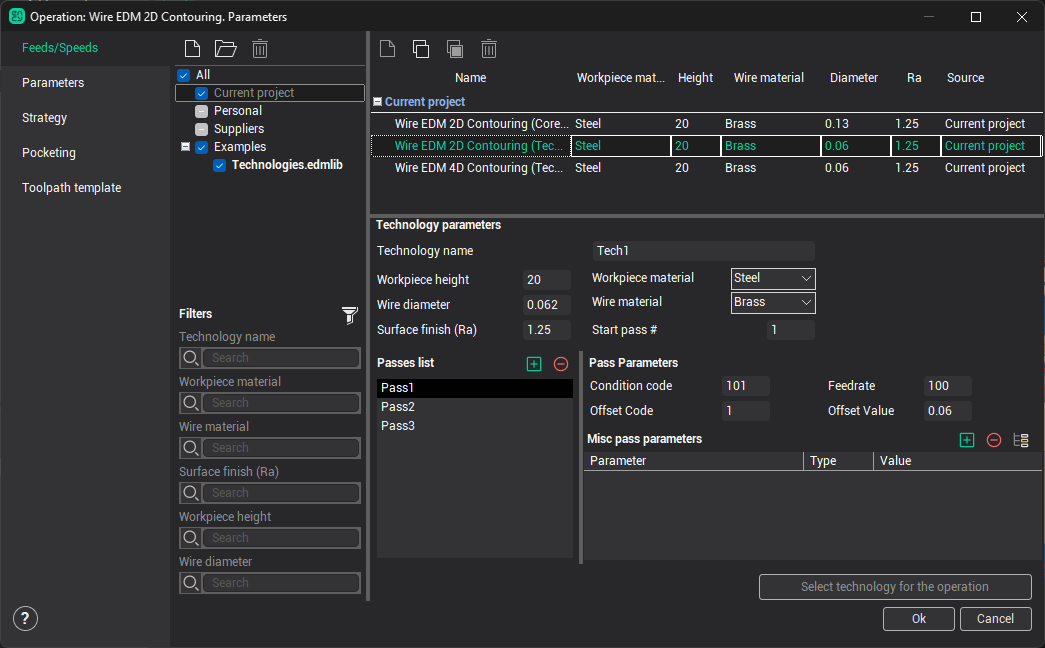

La página Feeds/Speeds de la ventana de parámetros de operación se puede utilizar para especificar las condiciones de mecanizado de la operación Wire EDM. También le permite trabajar con bibliotecas de condiciones.
El panel izquierdo de la página Feeds/speeds muestra la lista de almacenamientos para bibliotecas de edm. El almacenamiento es un archivo de biblioteca (*.edmlib) o el Proyecto actual.
Los almacenamientos agrupados en carpetas. Hay una casilla de verificación junto a cada elemento. Conmuta la visibilidad de este almacenamiento en el panel derecho.
La barra de herramientas superior contiene los siguientes botones.
Nueva biblioteca> – crea una nueva biblioteca. Muestra el diálogo Guardar archivo donde debe apuntar una ruta y nombre para el nuevo archivo *.edmlib. Debe colocar sus bibliotecas fuera de la carpeta Ejemplos o Proveedores, de lo contrario sólo se leerán.
Abrir biblioteca – añadir la biblioteca existente a la lista. Mostrará el diálogo de apertura de archivo estándar donde debe seleccionar un archivo *.edmlib. Todos los archivos *.edmlib colocados dentro de la carpeta estándar ($(COMMON_APPDATA)\Libraries\WireEDM) se añadirán a la lista automáticamente.
Eliminar biblioteca – elimina la biblioteca seleccionada de la lista. No se borrará del disco duro físicamente.
En la actualidad, los controles NC pueden soportar diversas asignaciones de condiciones de mecanizado, pero muchos de ellos están utilizando el algoritmo siguiente. Al mismo tiempo, existen muchos parámetros y definen condiciones específicas de mecanizado. Características de potencia definidas (frecuencia, fuerza de corriente, régimen de funcionamiento del generador, etc), velocidad de alimentación de alambre y desplazamiento de alambre se pueden asignar en sujeto a la altura y material de pieza de trabajo, diámetro y material de alambre y rugosidad de superficie. Por lo general, los productores de equipos ponen en NC controles ya definidos tabla de parámetros de proceso o da medios para rellenar esta tabla. Cada conjunto de parámetros se nombra por código definido. Luego, en los registros correspondientes pone fácilmente estos códigos cuando se construye código G. NC-control compara códigos con parámetros de proceso específicos automáticamente.

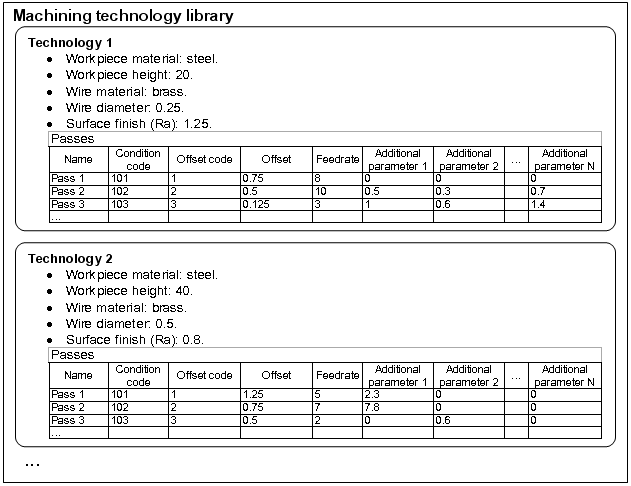

Un conjunto específico de condiciones de mecanizado (potencia, frecuencia, resistencia a la corriente, régimen de funcionamiento del generador, offsets, etc.) asociadas con parámetros definidos de pieza de trabajo y equipo (material de pieza de trabajo, altura, material de alambre y diámetro) que llamamos Tecnología de mecanizado.
La parte superior derecha de la ventana muestra la lista de tecnologías de mecanizado para almacenamientos seleccionados en el panel izquierdo. La parte inferior derecha contiene parámetros de la tecnología de mecanizado seleccionada. Cada biblioteca contiene la lista de tecnologías de mecanizado. El proyecto contiene la lista de operaciones, pero cada operación contiene tecnología de mecanizado única. Así que ambas tecnologías de bibliotecas y operaciones se pueden mostrar en una lista. La operación actual en la lista de tecnología se muestra en verde.
Para aplicar la tecnología seleccionada para la operación actual hay un botón grande en la esquina inferior derecha de la ventana. Copiará todo el contenido de la tecnología seleccionada en la tecnología de operación actual.
Puede utilizar botones en la barra de herramientas central superior de la ventana para manipular tecnologías.
-
Nueva tecnología – añade nueva tecnología a la lista. Puede ser invasible si los almacenamientos de sólo lectura seleccionados en la lista (Proyecto actual o biblioteca de la carpeta Examples). Cree su propia biblioteca en la carpeta personalizada para poder editarla.
Copia la tecnología al portapapeles – copia la tecnología al portapapeles para poder pegarla en cualquier otra biblioteca.
Pegar tecnología del portapapeles - permite pegar thechnology desde el portapapeles a la biblioteca seleccionada. La biblioteca no debe ser leída solamente.
Eliminar la tecnología seleccionada – elimina la tecnología activa de la lista.
Cada tecnología de mecanizado contiene las siguientes propiedades:
Nombre de la tecnología – identificador de texto único de la tecnología de procesos.
Altura de la pieza – altura de la pieza procesada.
Diámetro del alambre – diámetro del alambre para la tecnología seleccionada.
Acabado superficial (Ra) – rugosidad de la superficie, que será proporcionada por la tecnología seleccionada.
Material de pieza de trabajo – material de pieza de trabajo, para el que se asigna la tecnología seleccionada.
Material de alambre – material de alambre, por lo que el mecanizado se hace.
Iniciar paso # - el número de pase desde el que se debe iniciar el mecanizado. El valor predeterminado es 1. Sin embargo, pueden aparecer casos, cuando sea necesario para hacer el mecanizado por la tecnología seleccionada, pero no desde el principio. Por ejemplo, esta necesidad puede surgir en caso de cortar la separación de una sección de una parte a algunas operaciones. En ese caso en la estrategia de primera operación se define el número de pases menos que la tecnología tiene. En la siguiente operación el paso inicial se define diferente de 1. Se muestra la secuencia más cercana de pases con sus números en el Muestra la lista de pases panel de información en la pestaña <Estrategia> de la ventana de parámetros de operación.
Pass list / Pass Parámetros – lista de pases con parámetros de proceso para cada pase.
El término Paso es un pase, que el alambre se hace a lo largo del contorno.
botones para añadir o eliminar pases. Se asigna la siguiente lista de parámetros para cada pase.
Código de condición – es un valor, que es específico para cada máquina y corresponde al número de registro en NC-control. Su código define las condiciones del proceso. Usualmente se utiliza los registros C, E, S. Para más información sobre los códigos de condiciones del proceso ver manual de la máquina usada.
Código de offset – es un número de registro de offset de alambre (número de radio de compensación).
Valor de offset – es un valor de offset de alambre para el código de offset seleccionado. El valor tiene en cuenta el radio de alambre, el valor de sobrequema y el stock especial para cada pase. El valor se envía al postprocesador y se puede utilizar para la inicialización de registros, que es responsable de offset de alambre. Por lo general, estos registros son H y D. El valor de offset se utiliza para Indemnización modelar conjuntamente con el stock general.
Tasa de alimentación – es una tasa de alimentación de alambre. El valor se mide en mm por minuto o pulgada por minuto sujeto a configuración del sistema. Muchas de las máquinas EDM de alambre no se utiliza la tasa de alimentación, pero el valor está disponible si se necesita para el control NC específico. Este valor se utiliza también por el sistema para el cálculo del tiempo de corte.
Parámetros de paso misc – es un array de parámetros adicionales del pase. Cada parámetro se presenta por línea como Parámetro – Tipo – Valor. Allí Parámetro es la descripción de texto del mismo. El tipo es un tipo de parámetro, puede ser Integer o Float. El valor es un valor numérico del parámetro. Este array de parámetros y otros parámetros del pase se envía al postprocesador con el comando PPFUN WEDMConditions(56) y se puede utilizar para propósitos específicos en cada caso específico. La entrada de nombres y valores se realiza pulsando el ratón sobre la celda correspondiente.
<Add parameter> – añade una nueva línea a la tabla de parámetros adicionales de pase seleccionado.
<Quitar parámetro> – elimina la línea activa de la tabla de parámetros adicionales.
– copia la tabla de parámetros adicionales de pases seleccionados a todos los pases de tecnología activa.
Es posible importar tecnologías de fuentes externas y exportarlas fuera del sistema CAM. Para hacer esto basta con seleccionar las tecnologías deseadas en la lista y el clic "Exportar tecnologías seleccionadas a XML" elemento del menú emergente en el botón derecho del ratón. XML está estructurado formato textual que puede ser cambiado por cualquier editor de texto o procesado por cualquier otro programa. Después de que se puede importar este XML al sistema de nuevo utilizando el menú emergente correspondiente.
