Función EDM de cable

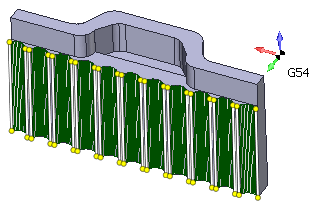

La función Wire EDM es una cadena de superficies gobernadas con bordes superiores e inferiores en planos horizontales. El sistema CAM reconoce automáticamente las curvas superior e inferior del elemento, también coloca líneas de sincronización en partes apropiadas de contornos.
Para una cómoda y rápida creación de una nueva operación Wire EDM para maquinar un modelo 3D, seleccione cualquiera de las caras que pertenecen a los elementos constructivos t que desea maquinar y cree una nueva operación seleccionándola en la lista desplegable del botón <New> . Auto del sistema CAM detecta los elementos constructivos que marcó, los añade a la asignación de trabajo y configura las propiedades de la operación de acuerdo con los parámetros de los elementos constructivos.
Para añadir un elemento constructivo a la operación existente, seleccione una superficie perteneciente al elemento constructivo en la ventana gráfica y pulse uno de los botones <Add cap> o <Add hole>. El sistema CAM configurará los parámetros de operación de acuerdo con las propiedades del elemento constructivo si la asignación del trabajo estaba vacía.
